Comprendre le rôle du manchon de raccord pour tube inox
Sur un voilier ou un bateau à moteur, le manchon de raccord pour tube inox est une pièce d’accastillage discrète mais essentielle. Il permet d’assembler deux sections de tube pour créer une structure continue et solide, par exemple pour une main courante pour voilier, un portique ou un balcon avant. Bien choisi et bien posé, ce composant contribue directement à la sécurité à bord, à la durabilité de l’installation et à la qualité de finition de votre bateau.
Au-delà de l’assemblage pur, le manchon inox aide aussi à résoudre des contraintes fréquentes en nautisme comme la longueur limitée des tubes disponibles, la nécessité de démontage partiel ou le passage de câbles à l’intérieur des structures. Comprendre ses fonctions permet de sélectionner la bonne solution et d’éviter des erreurs de montage qui peuvent fragiliser tout l’ensemble.
Les fonctions principales d’un manchon de raccord
Assembler des tubes inox de façon fiable
La première mission d’un manchon de raccord est d’assurer la continuité mécanique entre deux tubes inox. Le manchon agit comme une douille qui vient s’insérer dans les extrémités des tubes ou autour, selon le type de raccord. L’objectif est d’obtenir une jonction qui se comporte comme un tube unique, capable de supporter les efforts rencontrés à bord.
Dans le cadre de l’accastillage de pont, on le retrouve notamment sur les structures suivantes
- garde-corps et filières rigides
- main courante de cockpit ou de roof
- balcons avant et arrière
- portiques pour panneaux solaires ou antennes
- arches radar ou structures de bimini
Un raccord bien dimensionné permet de transmettre les efforts sans jeu excessif, ce qui limite les vibrations, le bruit parasite et la fatigue du métal dans le temps.
Faciliter la mise en œuvre à bord
Le manchon sert aussi à simplifier l’installation et la maintenance des tubes inox. Sur un bateau, il est rarement possible de manipuler un tube long de plusieurs mètres dans des espaces réduits ou encombrés. Découper la structure en sections plus courtes, reliées par des manchons, offre plusieurs avantages concrets
- transport et stockage plus simples des tubes
- montage progressif de la structure, section par section
- remplacement facilité d’un tronçon endommagé
- adaptation sur mesure aux contraintes du pont ou du roof
Pour les professionnels comme pour les amateurs avertis, ces raccords sont donc un levier d’optimisation du temps de travail et de réduction des coûts d’intervention sur l’accastillage inox.
Contribuer à l’étanchéité et à la protection des tubes
Selon la configuration, certains manchons peuvent participer à une meilleure protection des extrémités de tube. Sur des ensembles soumis aux projections d’eau de mer, limiter la stagnation d’eau dans les raccords diminue les risques de corrosion localisée, même sur de l’inox de qualité marine.
Une jonction propre et bien ajustée évite aussi les zones de rétention de sel ou de salissures difficiles à nettoyer. Sur des installations où passent des câbles à l’intérieur des tubes, un manchon approprié contribue à préserver les gaines et à maintenir un cheminement ordonné sans écrasement ni pincement.
Les différents types de manchons pour tube inox

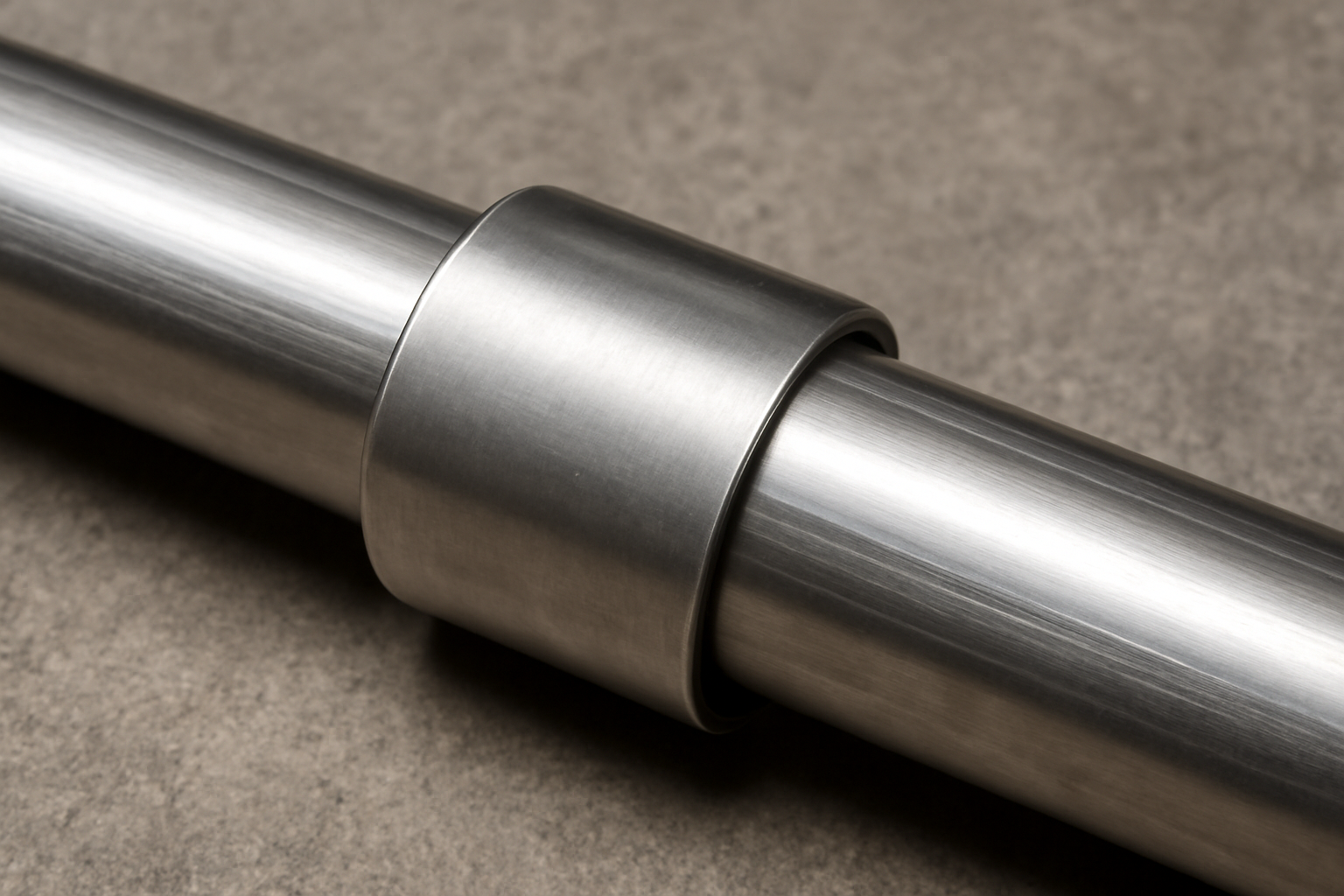

Manchon droit pour alignement simple
Le manchon droit est le modèle le plus courant. Il relie deux sections de tube sur un même axe pour créer une ligne continue. Il est idéal pour
- prolonger une main courante le long d’un pont
- augmenter la portée d’un arceau inox
- assembler plusieurs tronçons standard afin d’obtenir une longueur spécifique
On trouve des manchons droits à fixation par vis pointeau ou à collage spécifique sur inox. Les versions démontables sont appréciées pour les structures évolutives, tandis que les solutions plus permanentes privilégient la résistance à long terme.
Manchon coudé et articulé pour suivre la géométrie du bateau
Quand la ligne de tube doit changer de direction, on recourt à des manchons coudés ou articulés. Ils permettent d’épouser les formes du bateau sans recourir à des cintrages complexes, parfois difficiles à réaliser avec précision.
On distingue notamment
- manchons coudés à angle fixe, par exemple 45° ou 90°
- raccords articulés à angle variable pour ajustement fin à bord
- pièces en T ou en croix pour structures plus complexes
Ces éléments facilitent la réalisation de garde-corps enveloppants, de balcons avant harmonieux et de supports multi-branches pour équipements de pont. Ils offrent une grande liberté de conception tout en maintenant un bon niveau de rigidité.
Manchon manchonné ou soudable pour installations permanentes
Pour des structures destinées à rester en place de manière quasi définitive, le choix se porte souvent sur des manchons prévus pour être soudés. Ils assurent une continuité structurelle maximale et une finition très propre une fois polis.
Ce type de raccord se rencontre fréquemment sur
- portiques lourds pour équipements techniques
- arches de grande dimension
- garde-corps soumis à des efforts importants
La soudure doit être réalisée par un professionnel maîtrisant l’inox marin afin d’éviter les zones fragiles ou sensibles à la corrosion. Une passivation ou un traitement adapté de la zone soudée est fortement recommandé.
Critères de choix d’un manchon de raccord inox
Diamètre, épaisseur et compatibilité avec les tubes
Le premier critère est la correspondance exacte des dimensions entre le manchon et les tubes existants. Un jeu trop important crée des points de faiblesse et un manque de rigidité, tandis qu’un assemblage trop serré complique le montage et peut déformer l’inox.
Les points à vérifier
- diamètre extérieur et intérieur des tubes
- épaisseur de paroi des tubes
- tolérances dimensionnelles annoncées par le fabricant
- type de fixation prévu, vis, collage, soudure
Une bonne compatibilité garantit une répartition homogène des efforts sur la surface de contact et limite les risques de jeu au fil du temps.
Qualité de l’inox et environnement marin
Sur un bateau, le manchon de raccord doit impérativement être en inox de qualité marine, le plus souvent A4, inox 316. Ce grade offre une meilleure résistance à la corrosion en atmosphère saline que l’inox A2, inox 304, couramment utilisé dans le bâtiment mais moins adapté au nautisme.
Selon le type de navigation
| Type de navigation | Qualité d’inox conseillée | Remarque principale |
|---|---|---|
| Eaux intérieures | Inox 304 possible | Entretenir régulièrement pour éviter la corrosion superficielle |
| Côtes et mer ouverte | Inox 316 recommandé | Meilleure tenue aux embruns et au sel |
| Zones tropicales humides | Inox 316 de qualité marine | Redoubler d’attention sur le rinçage et le polissage |
Un inox de qualité, bien entretenu, prolonge la durée de vie du manchon et préserve l’esthétique de l’accastillage tout en évitant les points de corrosion qui peuvent fragiliser l’assemblage.
Type de fixation et contraintes de maintenance
Le système de fixation doit être choisi en fonction de l’usage et des opérations futures envisagées sur la structure. Trois grandes approches existent
- Fixation mécanique démontable par vis ou griffes, idéale pour les structures susceptibles d’évoluer ou d’être déposées hors saison
- Collage spécifique pour métaux qui offre un bon compromis entre résistance et simplicité de mise en œuvre, tout en restant parfois démontable avec les bons outils
- Soudure pour les ensembles permanents nécessitant une résistance maximale et une finition haut de gamme
Il est judicieux d’anticiper les besoins de démontage futur. Sur un voilier de voyage, pouvoir intervenir rapidement sur une main courante ou un arceau endommagé peut faire la différence lors d’une escale éloignée.
Bonnes pratiques d’installation sur un bateau
Préparation des tubes et du manchon
Une installation durable commence par une préparation soignée des surfaces. Les extrémités des tubes doivent être
- coupées bien d’équerre pour assurer un appui franc
- débarrassées des bavures et arêtes vives
- dégraissées et nettoyées pour permettre une bonne adhérence ou un serrage efficace
Le manchon doit lui aussi être propre, sans résidus métalliques ni particules abrasives à l’intérieur. Un contrôle à blanc, sans fixation définitive, permet de vérifier l’alignement général avant de procéder au montage final.
Respect de l’alignement et gestion des efforts
Sur un bateau en mouvement permanent, les structures inox subissent des efforts répétés. Les manchons doivent donc être posés en veillant à l’alignement parfait des tubes. Des désaxages créent des concentrations de contraintes qui peuvent conduire à des fissures ou à un desserrage prématuré.
Bonnes pratiques à garder en tête
- utiliser des gabarits ou des repères de pont pour aligner les sections
- éviter de provoquer des précontraintes excessives lors du serrage
- répartir les manchons de façon cohérente par rapport aux supports et pieds de fixation
- vérifier systématiquement l’absence de jeu après montage
Sur des installations importantes, un contrôle régulier après quelques sorties permet de s’assurer que tout reste en place et qu’aucun desserrage ne se produit sous l’effet des vibrations.
Entretien et inspections périodiques
Même si l’inox est réputé pour sa durabilité, un manchon de raccord nécessite une inspection régulière. Sur la saison, il est pertinent de programmer
- un contrôle visuel des jonctions, à la recherche de traces de rouille, de jeu ou de fissures
- un resserrage des vis éventuelles après les premières navigations puis une fois par an
- un rinçage à l’eau douce des assemblages après les périodes d’exposition intense aux embruns
Un léger polissage des zones marquées par le sel ou la pollution atmosphérique contribue à préserver la couche passive de l’inox, donc sa résistance à la corrosion. Des manchons bien entretenus restent fonctionnels et esthétiques pendant de nombreuses années.
Applications concrètes à bord d’un voilier
Main courante et sécurité des déplacements
Sur un voilier, la main courante constitue un élément de sécurité de premier plan pour les déplacements sur le pont ou sur le roof. Les manchons de raccord permettent d’adapter précisément la longueur et la forme de cette main courante à la configuration du bateau, tout en évitant les ruptures de continuité qui pourraient devenir dangereuses par mer formée.
En utilisant des manchons droits et coudés judicieusement positionnés, on peut suivre les décrochements du roof, contourner les hublots et offrir aux équipiers un appui sûr là où ils en ont le plus besoin.
Balcons, filières rigides et portiques
Les balcons avant et arrière, souvent soumis à des efforts importants lors des manœuvres de mouillage ou de récupération d’équipier, bénéficient d’assemblages renforcés par des manchons inox de qualité. Une bonne conception avec des raccords adaptés améliore la résistance globale du balcon sans alourdir excessivement la structure.
Sur les portiques supportant panneaux solaires, antennes ou radeaux, le manchon de raccord offre une réelle souplesse de conception. Il devient possible de créer des ensembles modulaires, évolutifs selon les besoins de l’armateur, tout en conservant un niveau élevé de robustesse.
Personnalisation et finition de l’accastillage
Enfin, le manchon de raccord pour tube inox est un outil précieux pour personnaliser l’accastillage à bord. Au lieu de se limiter aux structures standard, il permet d’imaginer des solutions sur mesure adaptées au programme de navigation, aux habitudes de l’équipage et au style recherché.
En combinant différents types de manchons, diamètres de tube et qualités d’inox, on obtient des installations à la fois fonctionnelles, durables et esthétiques, parfaitement intégrées à la ligne du bateau. C’est là tout l’intérêt de maîtriser le rôle et l’usage de cette pièce d’apparence simple mais essentielle à la qualité de l’accastillage moderne.
