Comment monter un loquet a came sur une trappe de bateau ?

Comprendre le fonctionnement d’un loquet à came pour trappe de bateau

Monter correctement un loquet à came sur une trappe de bateau garantit une fermeture fiable, silencieuse et durable. Avant de sortir les outils, il est essentiel de bien comprendre le rôle de ce composant d’accastillage, sa géométrie et ses contraintes spécifiques sur un pont ou dans un coffre technique. Si vous modernisez votre trappe ou remplacez un système existant, vous pouvez aussi en profiter pour harmoniser vos poignées pour bateau et organes de fermeture.

Rôle du loquet à came dans l’accastillage moderne

Un loquet à came est un système de fermeture qui transforme un simple mouvement de rotation en un verrouillage mécanique efficace. Sur un bateau, il permet de maintenir fermées les trappes de pont, planchers, coffres de rangement ou trappes d’accès aux zones techniques, même en cas de mer formée.

La came exerce une pression contrôlée sur un support fixe, ce qui assure une fermeté sans jeu. Cette action contribue à limiter les vibrations, les bruits parasites et les infiltrations d’eau sur les zones protégées par la trappe.

Les principaux éléments d’un loquet à came

Un loquet à came pour bateau se compose généralement des éléments suivants

• Un corps de loquet qui traverse la trappe et reçoit la poignée ou le bouton de manœuvre
• Une came mobile, droite ou coudée, qui vient prendre appui derrière un cadre ou une contre-plaque
• Un système de maintien souvent un écrou, une platine ou un contre-écrou pour bloquer le corps du loquet dans la trappe
• Une garniture d’étanchéité comme un joint ou une rondelle pour limiter les infiltrations
• Un dispositif de sécurité éventuel verrouillage par clé, par exemple

Le bon montage tient à la cohérence de l’ensemble corps, came, contrepartie, et non à un seul élément isolé.

Spécificités des loquets à came pour environnement marin

À bord, les loquets sont soumis au sel, aux UV, aux vibrations et aux variations de température. Il est donc recommandé de privilégier

• Un matériau résistant acier inoxydable A2 ou A4, parfois composite de qualité marine
• Une finition anti-corrosion polie ou brossée qui réduit l’accrochage du sel
• Un système de verrouillage simple à manœuvrer même avec les mains mouillées ou des gants
• Une conception affleurante pour limiter les risques d’accrochage de bouts ou de vêtements

Un loquet mal adapté à l’environnement marin peut rapidement se gripper ou se dégrader, ce qui compromet la sécurité et la facilité d’usage.

Préparer l’installation du loquet à came sur la trappe

La réussite du montage se joue en grande partie dans la préparation. Avant de percer, il faut vérifier la compatibilité de la trappe, du cadre et du loquet choisi, puis définir précisément l’implantation.

Analyser la trappe et son environnement

Commencez par inspecter la configuration existante. L’objectif est de choisir un emplacement qui garantisse à la fois une fermeture sûre et une manœuvre confortable.

• Identifiez l’épaisseur de la trappe bois, stratifié, aluminium, composite
• Repérez la présence éventuelle de renforts internes qui pourraient gêner le perçage
• Vérifiez la zone de contact entre la trappe et le cadre ou le plancher pour positionner la came
• Assurez-vous qu’aucun élément important câbles, durites, structure ne se trouve dans l’axe de perçage

Cette étape évite les mauvaises surprises lors du montage, en particulier sur les bateaux dont l’intérieur est difficilement accessible.

Choisir le bon modèle de loquet à came

Le choix du modèle conditionne la facilité d’installation. Quelques critères essentiels méritent une attention particulière

• Type de manœuvre bouton poussoir, poignée rabattable, clé, tournevis
• Longueur utile du corps adaptée à l’épaisseur de la trappe
• Forme de la came droite, coudée, à crochet pour s’adapter à la géométrie du cadre
• Angle de rotation nécessaire 90, 120 ou 180 degrés selon la cinématique de fermeture
• Niveau d’étanchéité souhaité joint intégré ou à ajouter

Un loquet bien dimensionné limite les adaptations et donne un résultat propre, proche d’une installation d’origine.

Outils et consommables nécessaires

Pour un montage soigné, préparez à l’avance les outils et produits adaptés

• Perceuse avec forets métal ou bois selon le matériau de la trappe
• Scie cloche ou fraise étagée si le loquet nécessite un perçage de grand diamètre
• Tournevis, clés plates ou douilles pour serrer l’écrou de maintien
• Crayon ou pointe à tracer pour le marquage précis
• Ruban adhésif de masquage pour limiter les éclats sur gelcoat ou peinture
• Produit d’étanchéité marine si recommandé par le fabricant joint silicone ou butyle

Prévoir dès le départ les bons outils permet de travailler avec précision et de réduire les risques de dommages sur la trappe et le pont.

Étapes détaillées pour monter un loquet à came

Le montage suit une logique simple marquage, perçage, installation, réglage. Chaque étape doit être menée sans précipitation pour garantir un résultat durable.

Reporter les cotes du loquet sur la trappe

Commencez par positionner le loquet là où sa manœuvre sera naturelle. Tenez compte de l’ergonomie à bord, en particulier si la trappe se trouve en zone de passage fréquent.

• Repérez le point de rotation souhaité du loquet
• Utilisez le gabarit de perçage fourni par le fabricant si disponible
• Tracez précisément le centre du trou principal et les éventuelles découpes complémentaires
• Contrôlez l’alignement visuel avec les autres ferrures poignées, charnières, taquets

Une fois le marquage réalisé, vérifiez par un dernier contrôle que la came trouvera bien un point d’appui solide sur le cadre ou la contre-plaque.

Réaliser le perçage proprement

Le perçage constitue une étape sensible, surtout sur les trappes en stratifié ou en aluminium peint. L’objectif est d’obtenir un trou net, sans éclats ni délamination.

• Protégez la zone à percer avec un adhésif de masquage
• Commencez par un petit foret de centrage pour guider la scie cloche ou le foret final
• Percez à vitesse modérée pour garder le contrôle et éviter l’échauffement
• Si l’accès le permet, maintenez un support en sous-face morceau de bois pour limiter les éclats
• Ébavurez soigneusement les bords pour éliminer les bavures coupantes

Sur les trappes épaisses, un perçage progressif par paliers peut être préférable, afin de conserver une parfaite maîtrise de l’alignement.

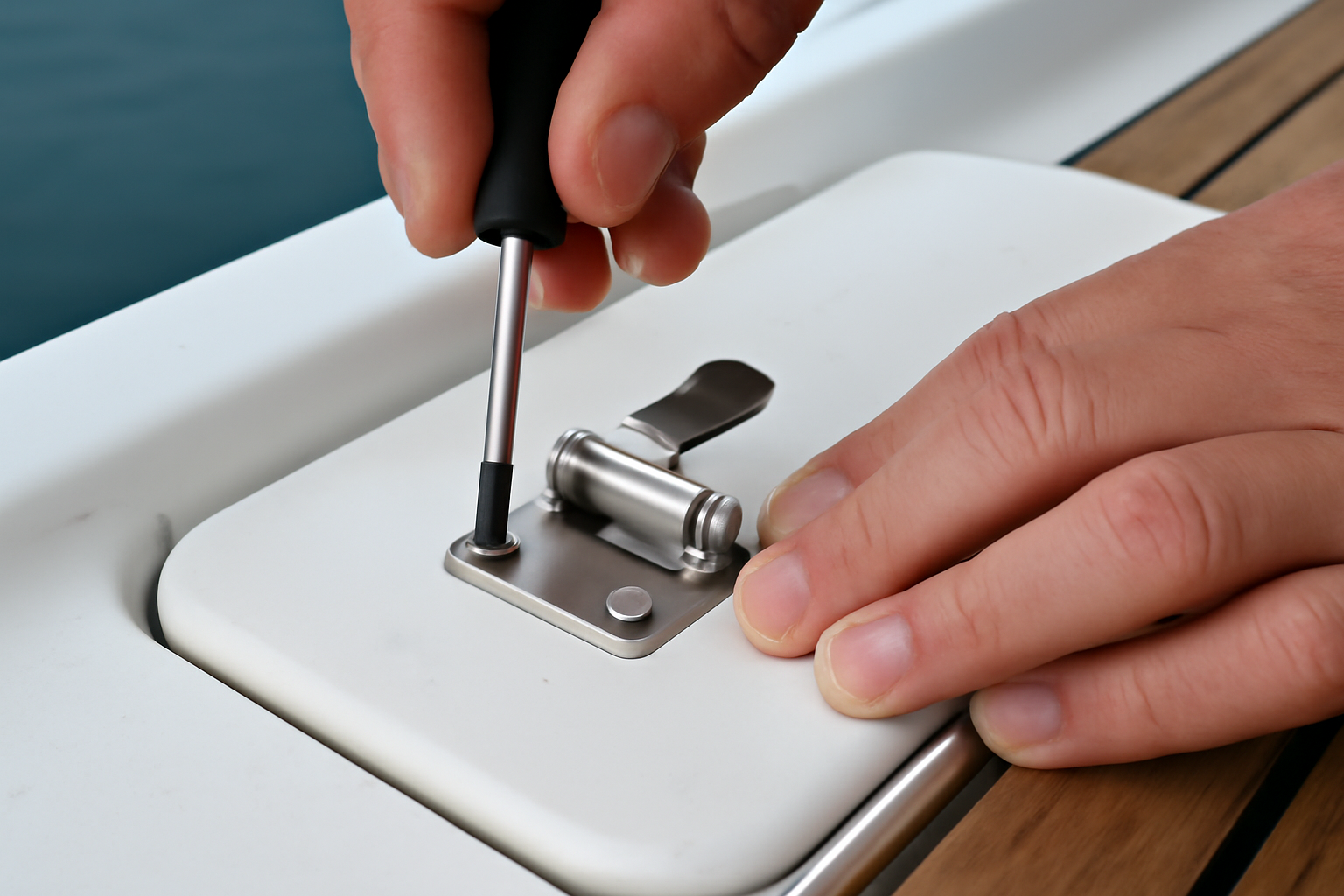

Positionner et fixer le corps du loquet

Présentez ensuite le loquet dans l’orifice pour contrôler l’ajustement. Le corps doit s’insérer sans forcer tout en restant bien guidé.

• Placez les rondelles et joints éventuels côté extérieur et intérieur
• Engagez le corps du loquet dans le trou depuis la face visible de la trappe
• Alignez la poignée ou la fente de manœuvre dans la position de repos souhaitée
• Vissez l’écrou ou la platine de serrage sans bloquer complètement au début

Conservez un léger jeu de réglage pour pouvoir ajuster ensuite l’orientation de la came et la tension de fermeture.

Monter et régler la came

La came assure la fonction clé de verrouillage. Son réglage conditionne la fermeté de fermeture et la longévité du système.

• Fixez la came sur l’axe du loquet selon la position recommandée par le fabricant
• Vérifiez qu’en position ouverte elle ne bute pas sur des éléments internes
• Appliquez une rotation manuelle pour visualiser le chemin de la came
• Ajustez sa position sur l’axe pour qu’en fin de course elle vienne plaquer fermement la trappe sur son cadre

Le bon réglage correspond à une fermeture franche mais sans contrainte excessive. Une came trop serrée risque d’endommager la trappe ou le mécanisme à la longue.

Serrer définitivement et contrôler la manœuvre

Une fois la came positionnée

• Serrez progressivement l’écrou ou la platine de maintien du loquet
• Contrôlez l’orientation de la poignée à chaque étape de serrage
• Effectuez plusieurs cycles ouverture fermeture pour vérifier la régularité du mouvement
• Assurez-vous que la trappe ne présente pas de déformation lors du verrouillage

À ce stade, l’ensemble doit fonctionner sans point dur. Si nécessaire, revenez légèrement en arrière sur le serrage ou la position de la came pour trouver le compromis idéal.

Assurer l’étanchéité, la sécurité et la longévité

Un loquet à came correctement monté doit rester fiable dans le temps, malgré l’exposition à l’eau, au sel et aux chocs. Quelques précautions complémentaires renforcent nettement la durabilité de l’installation.

Optimiser l’étanchéité autour du loquet

Selon la configuration de la trappe, l’étanchéité se traite à deux niveaux la zone de perçage et la ligne de contact trappe cadre.

• Utilisez un joint fourni ou une rondelle d’étanchéité sous la collerette du loquet
• Appliquez un cordon très fin de mastic d’étanchéité marine si nécessaire
• Évitez tout excès de produit qui nuirait à la finition ou gênerait la manœuvre
• Contrôlez après quelques jours que le serrage n’a pas écrasé exagérément les joints

Une bonne étanchéité limite non seulement les infiltrations d’eau mais aussi les entrées d’humidité dans les zones techniques ou de stockage.

Prendre en compte la sécurité à bord

Sur un bateau, certaines trappes donnent accès à des zones sensibles réservoirs, batteries, vannes. Pour ces accès, la sécurité doit être renforcée.

• Privilégiez les loquets à clé ou à outil spécifique pour limiter les ouvertures non autorisées
• Vérifiez que le système est compatible avec une ouverture rapide en cas d’urgence
• Assurez une bonne visibilité de la poignée même en faible luminosité
• Évitez toute saillie agressive qui pourrait blesser en cas de chute

Un bon compromis consiste à choisir un loquet à came affleurant, à verrouillage simple, dont la clé reste accessible à l’équipage responsable.

Entretenir le loquet dans le temps

Un entretien régulier prolonge la durée de vie du loquet et conserve une manœuvre fluide, même après plusieurs saisons.

• Rincez fréquemment à l’eau douce les zones exposées aux embruns
• Appliquez de temps en temps un lubrifiant adapté au milieu marin sur l’axe et la came
• Contrôlez le serrage de l’écrou de fixation à l’occasion des révisions annuelles
• Inspectez l’état des joints et remplacez-les en cas de craquelures ou de déformation

Une attention régulière évite la plupart des blocages soudains de loquet, souvent constatés après une période de non-utilisation.

Exemples de configurations et erreurs à éviter

Chaque bateau présente des particularités. S’inspirer de configurations courantes et connaître les pièges les plus fréquents aide à aboutir à un montage à la fois esthétique et fonctionnel.

Cas d’une trappe de pont affleurante

Sur une trappe de pont très visible, l’esthétique prend une place importante en plus de la fonctionnalité.

• Choisissez un loquet à came affleurant pour limiter les risques d’accrochage de bouts
• Alignez la poignée avec l’axe du bateau pour un rendu visuel cohérent
• Veillez à conserver une surface de marche la plus plane possible
• Soignez particulièrement l’étanchéité autour du corps du loquet

Une installation réussie offre une intégration quasi invisible, tout en restant facile à utiliser au quotidien.

Cas d’une trappe de coffre technique

Dans un coffre technique, la priorité repose souvent sur l’accessibilité et la robustesse.

• Optez pour une came suffisamment longue pour franchir d’éventuels jeux structurels
• Positionnez le loquet de façon à pouvoir l’actionner même lorsque le coffre est partiellement chargé
• Prévoyez un dégagement suffisant pour la rotation complète de la came
• Assurez un marquage clair de la trappe si elle commande un accès critique

Dans ce type de configuration, une fermeture trop serrée complique l’usage. Une légère tolérance de jeu peut être plus adaptée.

Erreurs fréquentes lors du montage

Certaines erreurs reviennent régulièrement lors de l’installation de loquets à came. Les anticiper permet de les éviter facilement.

• Perçage trop proche du bord, qui fragilise la trappe
• Choix d’un modèle avec corps trop court par rapport à l’épaisseur réelle
• Came mal orientée qui n’assure pas un appui optimal sur le cadre
• Serrage excessif qui déforme la surface ou écrase les joints
• Oubli de protection contre la corrosion sur les trappes métalliques

En cas de doute, il vaut mieux prendre le temps de vérifier une deuxième fois le positionnement et les cotes avant de percer définitivement.

Tableau récapitulatif des points clés

Étape	Objectif principal	Point de vigilance
Choix du loquet	Compatibilité trappe environnement	Matériau et longueur du corps
Marquage	Positionnement précis	Alignement et point d’appui de la came
Perçage	Trou propre et centré	Protection des surfaces fragiles
Montage	Installation stable	Orientation de la poignée et de la came
Réglage	Fermeture ferme sans contrainte	Course de la came et déformation de la trappe
Entretien	Durée de vie prolongée	Rinçage, lubrification, contrôle des joints
