Comprendre le rôle structurel d’une cadène sur la coque
Sur un voilier, la cadène est bien plus qu’un simple point d’ancrage pour le haubanage ou les étais. Elle transmet directement les efforts du gréement vers la coque et le pont. Un dimensionnement correct, associé à un Accastillage adapté, conditionne à la fois la performance et la sécurité du bateau.
Une cadène travaille principalement en traction, mais cette traction se répartit en plusieurs composantes. Comprendre ces vecteurs permet de mieux anticiper la manière dont la coque encaisse les charges et d’adapter la structure interne en conséquence.
Les composantes d’efforts générées par le gréement
Lorsque le vent charge les voiles, il engendre plusieurs types d’efforts sur la cadène. La résultante se décompose en trois grandes composantes. Elles se propagent ensuite dans le bordé, le pont et les renforts internes.
- Effort vertical qui tend à arracher la cadène vers le haut
- Effort latéral lié à l’angle du hauban ou de l’étai par rapport à l’axe du bateau
- Effort longitudinal vers l’avant ou vers l’arrière suivant le gréement concerné
Ces trois efforts combinés expliquent pourquoi une cadène ne doit jamais être fixée uniquement dans le pont, sans reprise sérieuse dans la coque ou la structure interne. La surface de contact doit être suffisante pour diffuser les charges au lieu de les concentrer sur un point unique.
Différences d’efforts selon le type de gréement
Les cadènes de haubans, de pataras, d’étais ou de bas-haubans ne travaillent pas de la même façon. Adapter la structure à chaque cas limite les déformations localisées.
- Haubans latéraux principalement chargés en efforts transversaux et verticaux
- Pataras avec une composante longitudinale marquée qui influe sur le tableau arrière
- Étai qui transmet vers l’avant des efforts combinés aux charges du guindeau et de l’ancre
- Bas-haubans influençant plus directement le vrillage du mât et le flambage local
Sur les bateaux modernes, la finesse des coques et des ponts exige une répartition plus large des charges. Plus la coque est légère, plus la structure sous les cadènes doit être soignée.
Matériaux de coque et comportement mécanique
La manière dont les efforts se diffusent dépend aussi du matériau de la coque et du pont. Chaque matériau possède un mode spécifique de déformation et de rupture.
| Matériau de coque | Comportement sous effort de cadène | Points de vigilance |
|---|---|---|
| Polyester + fibre de verre | Bon compromis rigidité / souplesse | Écrasement local et délaminage possibles |
| Sandwich mousse ou balsa | Très rigide pour un poids réduit | Risque d’écrasement du noyau si charge mal répartie |
| Aluminium | Déformation progressive, bonne ductilité | Concentration de contraintes autour des soudures |
| Acier | Très robuste, peu de déformation apparente | Corrosion et fatigue autour des perçages |
| Bois ou contreplaqué | Bonne capacité à diffuser les efforts | Compression locale et pourrissement si infiltrations |
Selon le matériau, le choix de contreplaqués, de plats inox, de renforts composites ou de varangues supplémentaires sera différent. Adapter le support à la nature de la coque est indispensable.
Répartition interne des efforts sous une cadène
La fixation d’une cadène ne se résume pas au nombre de boulons. La question cruciale reste la manière dont la structure interne reprend et diffuse la charge. Un montage robuste répartit les efforts sur une large zone, plutôt que sur quelques points d’appui isolés.
Plats de répartition et contreplaqués
Les rondelles standard, même larges, suffisent rarement pour les cadènes fortement sollicitées. Il est préférable d’utiliser des éléments de répartition internes plus conséquents, formant un véritable système de contreplaquage structurel.
- Plats inox ou alu de grande longueur suivant l’axe principal de traction
- Contreplaqués marins stratifiés collés au pont ou à la coque
- Renforts locaux en tissu de verre ou carbone imprégné de résine
L’idée majeure rester augmenter la surface qui reçoit la charge afin de réduire la pression locale. Moins la pression est élevée, plus la structure vieillit bien et conserve sa rigidité.
Connexion pont coque et cadènes
Sur beaucoup de voiliers, les cadènes latérales sont positionnées à proximité de la liaison pont coque. Cette zone concentre déjà des efforts importants liés à la torsion générale du bateau.
Un schéma de montage cohérent tient compte des points suivants
- Positionner la cadène au plus près d’un cloisonnement ou d’une varangue
- Relier mécaniquement la cadène à la liaison pont coque via un plat ou un renfort composite
- Éviter les fixations uniquement dans le sandwich de pont sans liaison vers la coque
En reliant la cadène à la liaison pont coque, on transforme un point de charge concentrée en portion de structure sollicitée, ce qui diminue les risques de fissuration et de délaminage local.
Varangues, raidisseurs et cloisons porteuses
Pour les cadènes d’étais et de pataras, la reprise d’efforts peut aller bien au-delà du simple renfort local. Sur les unités performantes, le chemin des charges est conçu comme un véritable squelette interne.
- Varangues longitudinales alignées avec la direction principale des haubans
- Cloisons stratifiées au pont et au bordé pour encaisser les poussées verticales
- Raidisseurs transversaux qui évitent les flambages locaux de coque
Chaque cadène devrait “parler” à une structure porteuse. Lorsqu’une cadène tombe dans une zone de panneau de coque non raidie, les risques de déformation et de fissure augmentent fortement.
Choix et dimensionnement de la cadène
La bonne répartition des efforts commence dès le choix de la cadène elle-même. Un modèle inadapté au type de charge ou sous-dimensionné aura tendance à reporter brutalement les efforts sur la coque en cas de déformation ou de rupture partielle.
Sections, matériaux et géométrie
Les cadènes existent sous différentes formes. Plats inox, cadènes pliées, modèles sur platine, pontets renforcés. Chaque géométrie modifie la manière dont la charge est transmise.
- Inox A4 ou 316L privilégié pour sa résistance à la corrosion marine
- Épaisseur suffisante pour éviter les concentrations de contraintes aux perçages
- Rayons de courbure généreux aux changements de direction du métal
Une cadène trop fine ou trop rigide peut agir comme une lame. Elle concentre les contraintes au niveau du bord de perçage ou du coude. Une géométrie douce prolonge la durée de vie de l’ensemble coque cadène.
Nombre de fixations et entraxes
Le nombre de boulons et leur répartition jouent un rôle majeur dans la diffusion des efforts. Multiplier les points d’ancrage permet de répartir la charge, mais seulement si la structure sous-jacente suit.
- Éviter deux boulons trop proches qui écrasent le stratifié entre les perçages
- Privilégier des entraxes suffisants pour que chaque boulon travaille réellement
- Adapter le diamètre de la visserie à la fois à la charge et à l’épaisseur disponible
Un montage équilibré associe une surface de plat interne, un nombre de fixations cohérent et un matériau de support apte à recevoir la compression. Sur un sandwich, cela implique souvent de remplacer le noyau par un massif.
Cadènes spécifiques et solutions de répartition intégrées

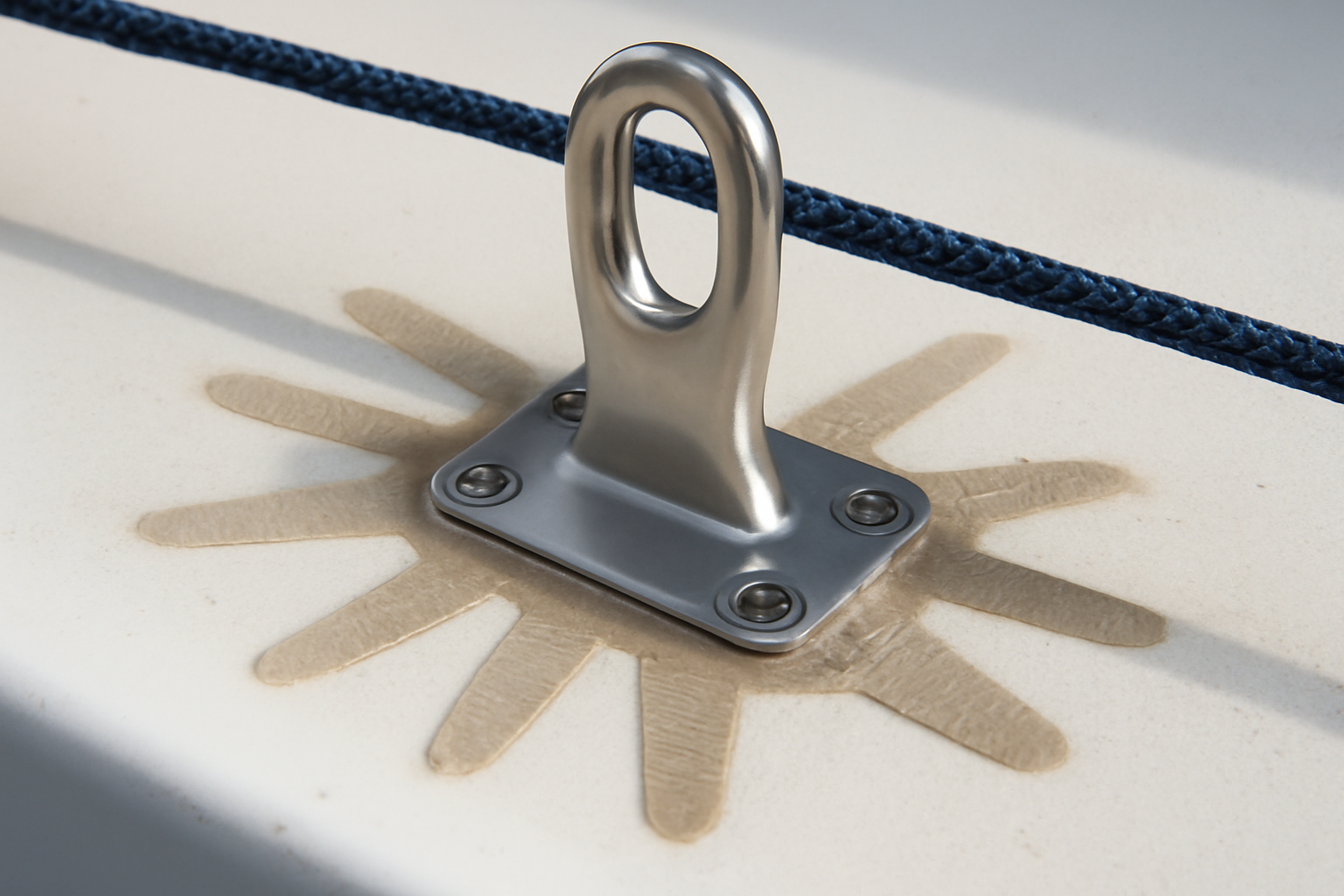

Certaines cadènes modernes sont livrées avec une platine large ou des systèmes de répartition intégrés. Ces modèles sont particulièrement adaptés quand on souhaite limiter les travaux de stratification.
- Platine longue à boulons multiples répartis sur plusieurs couples
- Cadènes intégrées dans un renfort composite préfabriqué
- Solutions sur barre d’écartement reliée à deux points de coque
Ces dispositifs transforment la traction localisée en charge linéaire le long d’un plat ou d’une barre. La coque ne reçoit plus un point de traction mais un étirement réparti, beaucoup plus facile à encaisser.
Techniques pratiques pour mieux répartir les efforts sur la coque
Sur un bateau existant, on cherche souvent à améliorer une installation vieillissante ou douteuse. Plusieurs interventions relativement simples permettent de sécuriser la répartition des efforts sans tout refaire.
Création de massifs sous cadènes sur sandwich
Lorsque la cadène est fixée sur un pont sandwich, l’un des points critiques reste l’écrasement du noyau. Une méthode courante consiste à créer un massif plein autour de chaque perçage.
- Délimiter la zone et retirer localement la mousse ou le balsa
- Remplir avec un mélange chargé ou un insert massif stratifié
- Repercer une fois le massif totalement polymérisé
Cette opération transforme une zone fragile en bloc structurel capable de reprendre la compression des rondelles ou des plats sans s’affaisser avec le temps.
Ajout de contreplaqués stratifiés internes
Dans bien des cas, l’ajout d’un simple contreplaqué marin stratifié en sous-face du pont ou contre la coque suffit à améliorer considérablement la diffusion des charges.
- Collage époxy du contreplaqué sur le support existant
- Stratification par bandes de tissu de verre reliant le renfort à la coque
- Perçage au diamètre des boulons, avec rondelles ou petits plats supplémentaires
Le contreplaqué agit comme une plaque de répartition semi rigide, capable d’épouser légèrement les courbures de la coque tout en augmentant fortement la surface portante.
Renforts orientés dans l’axe des charges
Pour optimiser la répartition des efforts, l’orientation des renforts internes doit suivre l’axe principal de traction de la cadène. On évite ainsi les changements brusques de direction dans le chemin des charges.
- Plats ou raidisseurs alignés avec le hauban
- Bandes de stratification disposées dans le sens de l’effort
- Liaison du renfort à un élément porteur existant, cloison ou varangue
Moins il y a de ruptures de trajectoire, plus les efforts se propagent harmonieusement dans la coque. Cette logique simple réduit les concentrations de contraintes à l’origine des fissures.
Contrôle, entretien et signes d’alerte
La meilleure répartition des efforts reste théorique si elle n’est pas vérifiée et entretenue régulièrement. Une installation correcte au départ peut se dégrader avec le temps, l’usage intensif ou les chocs ponctuels.
Indices visuels à surveiller autour des cadènes
Certaines marques doivent alerter le propriétaire ou le professionnel. Elles traduisent souvent un déséquilibre dans la répartition des efforts ou une faiblesse structurelle.
- Microfissures radiales dans le gelcoat autour de la cadène
- Bosse ou creux localisé du pont ou du bordé
- Jeu perceptible lorsqu’on met en tension le hauban
- Traces de rouille ou d’humidité s’infiltrant autour de la fixation
Ces signes indiquent que la zone travaille trop ou de manière non homogène. Une inspection interne de la structure s’impose alors, avec démontage si nécessaire.
Contrôles internes et tests en charge
À l’intérieur, l’inspection des plats, contreplaqués et stratifications permet de vérifier l’état réel de la structure. On recherche les déformations, fissures, zones décollées ou compressées.
- Vérification du serrage de la visserie, sans aller jusqu’à l’écrasement du support
- Test en charge en observant les mouvements du pont ou de la coque
- Contrôle par percussion légère pour détecter les décollements de stratifié
En cas de doute, un renforcement préventif coûte souvent moins cher qu’une réparation majeure après rupture. Anticiper les faiblesses structurelles prolonge la vie du gréement et de la coque.
Adapter les renforts aux évolutions du gréement
Lorsqu’on modifie la voilure, la tension de gréement ou l’implantation des haubans, il faut impérativement reconsidérer la répartition des efforts. Une cadène qui tenait sans problème avec un gréement souple peut devenir sous dimensionnée avec un mât plus rigide ou des voiles plus puissantes.
- Recalcul des charges approximatives transmises aux cadènes
- Vérification de la cohérence entre les nouvelles tensions et les renforts existants
- Ajout de structures secondaires si les marges de sécurité deviennent trop faibles
La cohérence globale entre gréement, cadènes et coque reste l’enjeu central. En veillant à la bonne diffusion des efforts dans la structure, on sécurise le bateau, on évite les déformations à long terme et on profite pleinement des performances de l’accastillage installé.
