Comment se mesure le diametre d’une manille ?

Pourquoi le diamètre d’une manille est si important en accastillage

Sur un bateau, la manille est un maillon essentiel de la chaîne de sécurité. Que vous choisissiez une manille inox pour bateau ou un modèle galvanisé, le diamètre conditionne directement la résistance mécanique, la compatibilité avec les éléments d’accastillage et la longévité de l’ensemble. Comprendre comment se mesure ce diamètre permet d’éviter les erreurs de dimensionnement qui peuvent entraîner usure prématurée, déformations ou rupture.

Dans l’accastillage moderne, les fabricants normalisent de plus en plus les dimensions, mais il reste des variations selon les marques. Savoir mesurer soi-même une manille devient donc indispensable pour adapter un nouvel équipement sur un bateau existant, contrôler une installation ou comparer différents modèles.

Les bases de la mesure du diamètre d’une manille

Le terme « diamètre d’une manille » peut sembler simple, mais il recouvre plusieurs réalités possibles selon qu’on parle de l’anse, du corps du boulon ou de l’ouverture utile. La première étape consiste à identifier clairement quelle partie vous souhaitez mesurer en fonction de l’usage recherché.

Éléments qui composent une manille

Pour bien mesurer, il faut d’abord distinguer les différentes zones d’une manille

L’anse la partie en forme d’arc, en U ou en lyre, qui relie les deux joues
Les joues les deux côtés parallèles qui reçoivent le boulon ou l’axe
Le boulon ou axe partie amovible vissée ou goupillée qui ferme la manille
L’ouverture interne l’espace utile dans lequel vient se loger un câble, une cosse, un émerillon ou un anneau

Chaque zone possède une dimension clé, mais pour le choix et la résistance, c’est le diamètre de la section métallique de l’anse ou de l’axe qui sert de référence.

Outils adaptés pour mesurer le diamètre

Pour obtenir une mesure fiable, certains outils sont nettement plus précis que d’autres

Pied à coulisse idéal pour mesurer au dixième de millimètre près, en externe comme en interne
Micromètre utile pour les très petits diamètres ou les contrôles de précision en atelier
Réglette métallique ou mètre ruban suffisant pour un contrôle rapide sur des manilles de grande taille, mais moins précis

Dans un environnement nautique, un pied à coulisse inox ou composite résistant à la corrosion reste l’outil le plus pertinent pour mesurer efficacement le diamètre d’une manille.

Comment mesurer précisément le diamètre d’une manille

La méthodologie doit être rigoureuse pour éviter les erreurs de lecture. Une manille un peu oxydée, déformée ou peinte peut fausser la mesure si l’on ne prend pas certaines précautions.

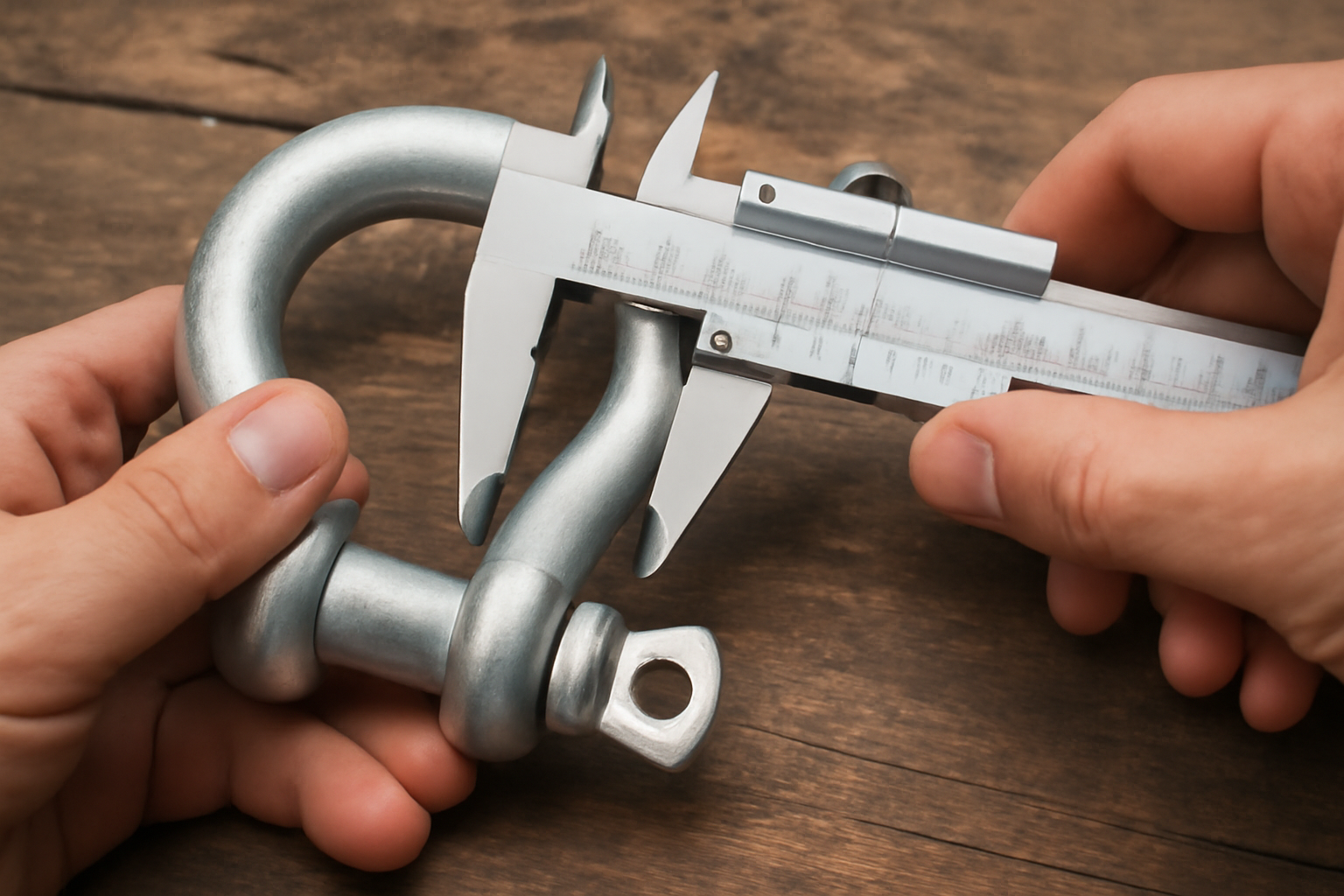

Mesurer le diamètre de l’anse

Le diamètre de l’anse correspond à la section ronde du corps de la manille

Nettoyer la zone à mesurer retirer sel, graisse, peinture ou rouille superficielle
Positionner le pied à coulisse perpendiculairement aux génératrices de l’anse
Fermer doucement les becs sans écraser ni marquer le métal
Lire la valeur sur le vernier ou l’affichage numérique

Sur les fiches techniques, cette valeur est en général exprimée en millimètres et constitue la dimension de référence « diamètre de la manille ». Une manille dite 8 mm ou 12 mm se réfère le plus souvent à ce diamètre d’anse.

Mesurer le diamètre du boulon ou de l’axe

Le boulon supporte une partie importante des efforts de traction et de cisaillement. Son diamètre réel doit être vérifié dès que l’on remplace un axe ou qu’on mélange des marques différentes.

Dévisser complètement le boulon de la manille
Mesurer la partie lisse ou filetée là où l’axe travaille réellement en charge
Placer le pied à coulisse au milieu de la longueur utile plutôt qu’aux extrémités
Comparer ensuite avec le diamètre de l’anse et les données du fabricant

Une différence trop importante entre diamètre d’anse et diamètre de boulon peut être le signe d’une manille sous-dimensionnée ou d’un axe inadapté.

Mesurer l’ouverture utile interne

Il ne suffit pas que la manille soit résistante, elle doit aussi laisser passer les éléments à connecter. L’ouverture utile se mesure en deux directions

Largeur interne distance entre les deux joues, à l’endroit le plus étroit
Hauteur interne distance entre l’intrados de l’anse et le dessus du boulon fermé

Pour ces mesures internes, on utilise les becs intérieurs du pied à coulisse. Ce sont ces dimensions qui garantissent la compatibilité avec les cosse-câble, chaînes, émerillons, manilles textiles ou boucles.

Diamètre, charge de travail et sécurité à bord

En accastillage, le diamètre n’est pas un simple repère de taille. Il est directement lié à la charge de travail admissible et au coefficient de sécurité appliqué par le fabricant. Une mauvaise interprétation peut conduire à un montage dangereux, surtout sur les bateaux de croisière hauturière ou les unités professionnelles.

Relation entre diamètre et résistance mécanique

La résistance en traction d’une manille dépend essentiellement

De la section métallique liée au diamètre
Du type d’acier inoxydable, allié, galvanisé à chaud
De la qualité de fabrication forgerie, usinage, soudure éventuelle

En règle générale, un diamètre plus important augmente la charge de rupture, mais la progression n’est pas strictement proportionnelle. Les tableaux du fabricant restent la seule référence fiable.

Comprendre les valeurs de charge sur les fiches produits

Deux notions importantes figurent fréquemment sur les manilles modernes

CMU ou WLL charge maximale d’utilisation valeur recommandée en service courant
Charge de rupture minimale valeur à partir de laquelle la manille doit théoriquement rompre ou se déformer fortement

Entre ces deux valeurs, un coefficient de sécurité est appliqué. Il varie souvent entre 4 et 6 dans le domaine nautique. Par exemple

Diamètre nominal	Charge de travail indicative	Charge de rupture indicative
6 mm	250 à 400 kg	1 à 1,5 t
8 mm	500 à 800 kg	2 à 3 t
10 mm	800 à 1200 kg	3 à 4,5 t

Ces valeurs restent des ordres de grandeur. Il faut toujours se référer aux données du fabricant pour le modèle précis de manille.

Adapter le diamètre au type d’usage

Le diamètre choisi doit prendre en compte les efforts réels subis à bord

Ancre et ligne de mouillage privilégier une manille dont le diamètre est au moins égal à celui de la chaîne
Accastillage de pont cadènes, poulies, taquets choisir un diamètre cohérent avec la charge de rupture des cordages
Gréement courant et dormant drisses, bastaques, pataras tenir compte des surcharges dues aux rafales et aux chocs dynamiques

Dans le doute, il est préférable d’augmenter légèrement le diamètre plutôt que de travailler en limite de capacité, à condition de rester compatible avec les pièces voisines.

Cas particuliers et bonnes pratiques de mesure

Selon la forme de la manille et son matériau, la façon de mesurer peut changer légèrement. Certaines configurations à bord imposent également des vérifications supplémentaires.

Manilles droites, lyre, longues ou captives

Les principales familles de manilles présentent chacune des particularités

Manille droite anse rectiligne, souvent utilisée pour des assemblages en ligne
Manille lyre anse arrondie plus large, meilleure liberté de mouvement pour plusieurs éléments
Manille longue anse étirée offrant une plus grande hauteur interne
Manille captive axe retenu dans l’anse pour éviter la perte du boulon

Dans tous les cas, le diamètre nominal fait référence à la section de l’anse. Cependant, l’ouverture interne utile peut varier fortement à diamètre égal entre une manille droite et une manille lyre, ce qui doit être vérifié avec soin lors de la mesure.

Manilles inox par rapport aux manilles galvanisées

Pour les applications marines, les manilles inox sont privilégiées pour leur résistance à la corrosion. Les modèles galvanisés restent toutefois fréquents sur les lignes de mouillage traditionnelles.

Deux points méritent une attention particulière lors de la mesure

Épaisseur du revêtement la galvanisation ajoute une légère surépaisseur qui peut fausser les mesures très précises
Usure et corrosion sur une manille ancienne, le diamètre réel peut être inférieur au diamètre nominal par abrasion

Pour une manille inox récente, la mesure au pied à coulisse est généralement très proche du diamètre annoncé. Sur un modèle galvanisé ancien, il est prudent de vérifier plusieurs points de l’anse afin de détecter des zones affaiblies.

Bonnes pratiques pour contrôler régulièrement ses manilles

Au-delà de la simple mesure initiale, une routine de contrôle contribue largement à la sécurité

Inspecter visuellement fissures, déformations, filets abîmés, corrosion localisée
Mesurer le diamètre sur les manilles très sollicitées mouillage, gréement, remorquage
Comparer au diamètre nominal toute perte significative de section justifie le remplacement
Vérifier le jeu entre axe et joues pour éviter les points d’usure anormaux

Sur les bateaux naviguant régulièrement, un contrôle annuel détaillé des manilles les plus critiques reste une habitude de maintenance particulièrement pertinente.

Choisir le bon diamètre de manille selon son projet

La mesure du diamètre n’a de sens que si elle s’intègre dans une démarche globale de choix cohérent de l’accastillage. L’objectif est de conserver une continuité de résistance entre tous les éléments de la chaîne de charge.

Assurer la cohérence avec les autres composants

Une manille ne travaille jamais seule. Elle s’insère dans un ensemble où se trouvent

Chaînes ou câbles
Émerillons ou mousquetons
Anneaux d’ancre ou cadènes
Manilles textiles ou boucles de sangle

Pour chaque point de liaison, il est recommandé de

Mesurer le diamètre des pièces à relier cosse-câble, maillon de chaîne, axe d’émerillon
Vérifier les charges de travail pour éviter que la manille ne soit l’élément faible non maîtrisé
Contrôler l’angle de travail certains modèles perdent de la résistance en cas de traction non axiale

Un diamètre correct mais une géométrie inadaptée peuvent conduire à des efforts mal répartis et à des déformations prématurées.

Prendre en compte les contraintes de montage et de démontage

Sur un bateau, la facilité de montage et de démontage compte autant que la résistance, surtout pour les éléments manipulés fréquemment.

Accès réduit préférer des manilles de diamètre suffisant pour être manipulées avec des gants
Réglages fréquents privilégier les axes à cosse ou à vis rapide, tout en gardant un diamètre cohérent
Environnement agressif sel, sable, UV favoriser l’inox marin et contrôler régulièrement le filetage

En résumé, bien mesurer le diamètre d’une manille permet de choisir un produit à la fois compatible, solide et durable. Dans le contexte exigeant de la navigation, cette rigueur de mesure fait partie intégrante d’une démarche de sécurité et de fiabilité à bord.
