Peut-on enchainer deux manilles l’une dans l’autre ?

Comprendre le principe des manilles et des charges en traction

Sur un bateau, les manilles pour bateau font partie des pièces d’accastillage les plus sollicitées. Elles assurent la liaison entre un point fixe et un cordage, une chaîne ou un accessoire. Chaque manille est conçue pour travailler principalement en traction dans l’axe, avec une charge de travail donnée par le fabricant. Enchainer deux manilles l’une dans l’autre vient modifier cette logique de fonctionnement et peut rapidement poser problème.

Une manille standard se compose d’un corps en forme de U ou de lyre, fermé par un axe vissé ou goupillé. La résistance mécanique dépend à la fois du diamètre, de la qualité de l’inox ou de l’acier et de la forme. En usage normal, la charge se répartit de manière relativement uniforme dans le corps de la manille, ce qui limite les concentrations de contraintes.

En faisant travailler deux manilles directement l’une dans l’autre, on change fortement les zones de contact et donc la répartition des efforts. Dans certains cas précis, cela peut rester acceptable, mais dans bien d’autres, cela crée des sollicitations imprévues que le produit n’est pas censé supporter durablement.

Manille droite et manille lyre différences d’usage

La manille droite est conçue pour des efforts bien alignés. Elle convient aux assemblages où les charges restent dans le même axe, comme sur un bout de mouillage ou un palonnier réglé précisément.

La manille lyre, plus arrondie, accepte mieux les petits écarts d’alignement et peut accueillir plusieurs éléments dans son ventre. Toutefois, même avec une manille lyre, multiplier les articulations métalliques a tendance à dégrader la tenue globale de l’assemblage.

Charge de travail et coefficient de sécurité

Chaque manille de qualité marine affiche une charge de travail sécurisée et parfois une charge de rupture indicative. Ces valeurs sont calculées dans des conditions contrôlées, en traction bien axiale. En situation réelle, les chocs, les angles et l’usure viennent réduire cette marge de sécurité.

Lorsque l’on enchaine deux manilles, on introduit fréquemment des efforts de flexion, de cisaillement ou de torsion. Ces sollicitations ne sont pas prévues dans le calcul de la charge de travail. Le résultat est simple la marge de sécurité fond rapidement, même si, sur le papier, chaque manille est correctement dimensionnée.

Les risques concrets lorsqu’on enchâsse deux manilles

Mettre deux manilles l’une dans l’autre peut sembler pratique pour rallonger un montage ou s’adapter vite fait à un diamètre différent. Pourtant, cette habitude engendre plusieurs risques structurels, souvent sous-estimés, qui peuvent aller jusqu’à la rupture en charge.

Points d’appui ponctuels et déformation

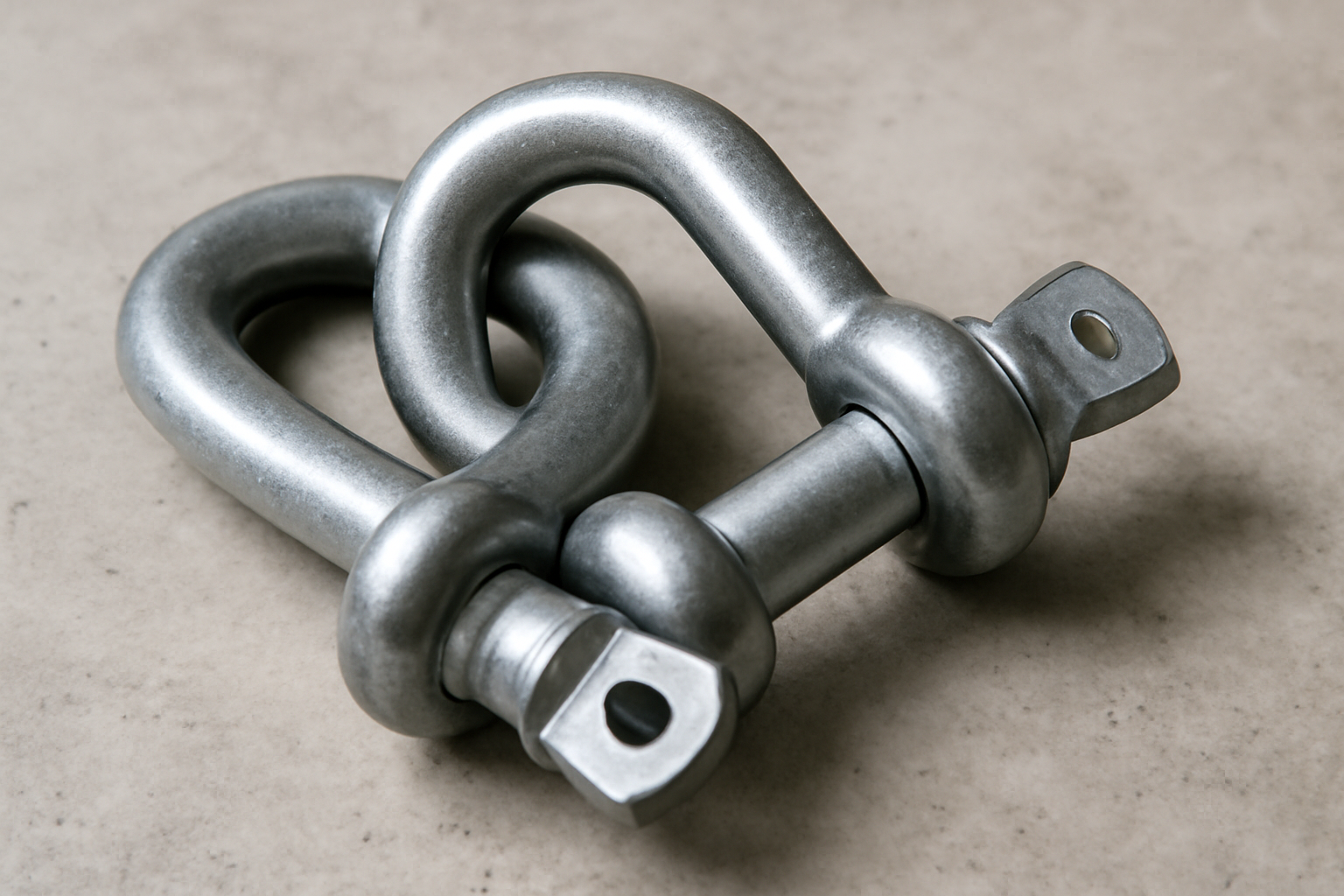

Deux manilles accrochées ensemble créent des points de contact très localisés, généralement entre l’axe de l’une et l’intérieur du coude de l’autre. Sous forte charge, ces petites surfaces d’appui concentrent énormément de contraintes.

On observe alors

Un écrasement progressif des zones de contact
Une possible déformation de la manille la moins robuste
Des marques profondes pouvant devenir des amorces de fissures

Une manille légèrement déformée perd sa géométrie d’origine et donc ses capacités mécaniques. La fatigue du métal s’accélère, surtout lorsque le bateau évolue dans une mer formée avec des chocs répétés sur le mouillage.

Angles de travail défavorables

Un autre problème majeur vient des angles mal maîtrisés. Deux manilles rarement restent parfaitement alignées en charge, surtout si des cordages ou chaînes tirent de biais. On obtient alors

Des efforts transversaux sur les axes
Un travail en porte-à-faux du corps de la manille
Des rotations imprévues qui aggravent les coups de bélier

Au lieu d’une traction dans l’axe, la manille se retrouve à encaisser une combinaison de traction et de flexion. La charge de travail réelle doit alors être revue nettement à la baisse, même si le montage semble robuste au premier coup d’œil.

Usure prématurée par frottement métal contre métal

Enchainer deux manilles multiplie les contacts métal contre métal. Sous l’effet des vibrations et des mouvements du bateau, ces surfaces frottent en permanence. On constate alors

Un polissage localisé qui enlève la couche passive de l’inox
Des rayures profondes qui retiennent le sel et l’humidité
Une corrosion plus rapide dans les zones marquées

Sur un bateau qui navigue souvent, surtout en mouillage prolongé, la durée de vie globale de l’accastillage baisse sensiblement lorsque les manilles ne sont pas utilisées dans un montage propre et direct.

Quand peut-on tolérer deux manilles l’une dans l’autre

Il existe des situations particulières où l’on peut être tenté d’enchainer deux manilles. Certaines restent acceptables, sous réserve de respecter des règles strictes de dimensionnement et de contrôle. L’idée clé reste la suivante réserver cette pratique aux cas d’appoint ou faiblement sollicités.

Usage ponctuel et faible charge

Dans un montage temporaire, pour des charges bien en dessous de la capacité de chaque manille, on peut envisager cette solution, à condition d’être très conservateur. Quelques exemples typiques

Fixation provisoire d’un taud sur un point d’ancrage éloigné
Montage de fortune pour tracter doucement un petit annexe
Assemblage de sangle et de cordage pour un bricolage à quai

Dans ces cas, on reste sur des charges modérées et bien maîtrisées. Il faut toutefois surveiller régulièrement l’état des manilles et ne pas prolonger dans le temps un montage pensé au départ comme provisoire.

Cas particulier du mouillage à faible tirant d’eau

Sur certains mouillages légers, pour une petite unité et par météo clémente, certains plaisanciers empilent les solutions de facilité afin d’adapter une chaîne à un ancrage existant. Par exemple, une manille reliant la chaîne, puis une autre en bout pour fixer une liaison textile.

Cela peut rester tolérable uniquement si

La deuxième manille est nettement surdimensionnée par rapport aux efforts prévus
Le mouillage est utilisé dans des zones abritées
Le montage est contrôlé très régulièrement

Dès que le bateau sort dans des conditions plus musclées ou qu’il reste éloigné de son propriétaire, il devient préférable d’opter pour une solution dédiée et plus simple.

Comparaison des configurations de base

Pour visualiser les différences entre les montages, le tableau suivant donne un aperçu simplifié

Type de montage	Niveau de sécurité	Usure attendue	Usage recommandé
Une seule manille en ligne	Élevé si bien dimensionnée	Faible	Mouillage principal, gréement courant
Deux manilles enchaînées alignées	Moyen	Moyenne	Montage d’appoint sous faible charge
Deux manilles avec angle marqué	Faible	Forte	À éviter sur les montages critiques

Bonnes pratiques pour éviter d’enchainer les manilles

Sur un bateau, la fiabilité vient souvent de la simplicité des assemblages. Moins il y a de pièces, moins il y a de risques de jeu, de desserrage ou de rupture. En pratique, on cherchera donc autant que possible à remplacer deux manilles successives par une solution unique et adaptée.

Choisir la bonne longueur et le bon modèle

Avant de recourir à deux manilles, il est souvent plus malin de choisir d’emblée

Une manille plus longue ou de forme lyre pour gagner de l’angle
Une manille à émerillon intégrant déjà une articulation
Un modèle textile ou une cosse en bout de cordage

Avec un minimum d’anticipation lors de l’achat de l’accastillage, on évite la plupart des montages hasardeux que l’on finit par tolérer par manque de matériel adapté à bord.

Privilégier les liaisons textile ou les épissures

Dès que possible, remplacer une articulation métal contre métal par une liaison textile bien réalisée améliore la souplesse et répartit mieux les contraintes. Cela peut passer par

Une épissure sur cosse pour relier un cordage à une manille unique
Une manille textile haute résistance à la place de deux manilles inox
Un bout de liaison entre la chaîne et un organeau, limitant les chocs

Ces solutions offrent l’avantage d’une adaptation naturelle aux angles et aux mouvements, avec moins de points de friction agressifs pour le métal.

Adapter les diamètres chaîne manille cordage

Beaucoup de montages avec deux manilles naissent d’un simple problème de compatibilité de diamètres. Par exemple, une chaîne de gros calibre et une manille trop petite pour passer dans l’organeau. Dans ce cas, il est préférable de

Choisir une manille calibrée pour la chaîne, correspondant au diamètre des maillons
Prévoir un organeau ou un anneau de pont adapté au diamètre réel
Éviter absolument la succession d’adaptateurs improvisés

Une seule manille correctement dimensionnée reste presque toujours plus sûre que deux manilles montées en série, même si le montage semble plus massif visuellement.

Contrôler et entretenir les manilles sur le long terme

Quel que soit le type de montage retenu, la surveillance régulière des manilles est indispensable pour garder un niveau de sécurité cohérent avec l’usage du bateau. Les enchainements de manilles, lorsqu’ils existent encore à bord, doivent être particulièrement suivis.

Points de contrôle visuels prioritaires

Lors de chaque inspection d’accastillage, il est utile de vérifier

L’absence de déformation visible ou d’ovalisation des corps
Les marques profondes dues aux frottements ou aux chocs
L’état des filetages et le bon serrage des axes
La présence éventuelle de piqûres de corrosion dans les zones de contact

Sur un montage où deux manilles travaillent ensemble, ces contrôles doivent être encore plus rigoureux. À la moindre déformation ou marque importante, le remplacement s’impose, même si la manille n’a pas encore montré de faiblesse en charge.

Renouvellement préventif sur les zones critiques

Les manilles de mouillage, de pataras réglables ou de palonniers soumis à de fortes variations de charge méritent un renouvellement anticipé. Il est souvent économique à long terme de

Remplacer un assemblage douteux par un montage simplifié
Surdimensionner légèrement les manilles clés
Éliminer progressivement les solutions à base de double manille

Cette approche préventive permet de limiter les incidents d’accastillage qui surviennent toujours au mauvais moment, généralement lorsque la météo se dégrade ou lors d’une manœuvre délicate.

Documenter ses montages pour éviter les dérives

Pour les professionnels comme pour les plaisanciers organisés, il peut être utile de consigner les principaux montages d’accastillage, notamment ceux qui concernent le mouillage ou les points d’amarrage. Cette documentation simple aide à

Garder en mémoire les choix de dimensionnement
Identifier rapidement les montages temporaires devenus permanents
Programmer les remplacements avant l’apparition de défauts graves

En rationalisant ainsi les montages, on limite la tentation de rajouter une manille de plus pour dépanner, et on préserve la logique un point d’ancrage, un accastillage adapté.
