Comprendre l’entraxe entre deux supports de main courante
L’entraxe entre deux supports de main courante est un réglage essentiel pour garantir à la fois la sécurité à bord, le confort de prise en main et la longévité de l’installation. Sur un voilier ou un bateau à moteur, une main courante pour voilier mal dimensionnée, avec des supports trop espacés ou mal positionnés, peut vibrer, se déformer voire s’arracher sous l’effort.

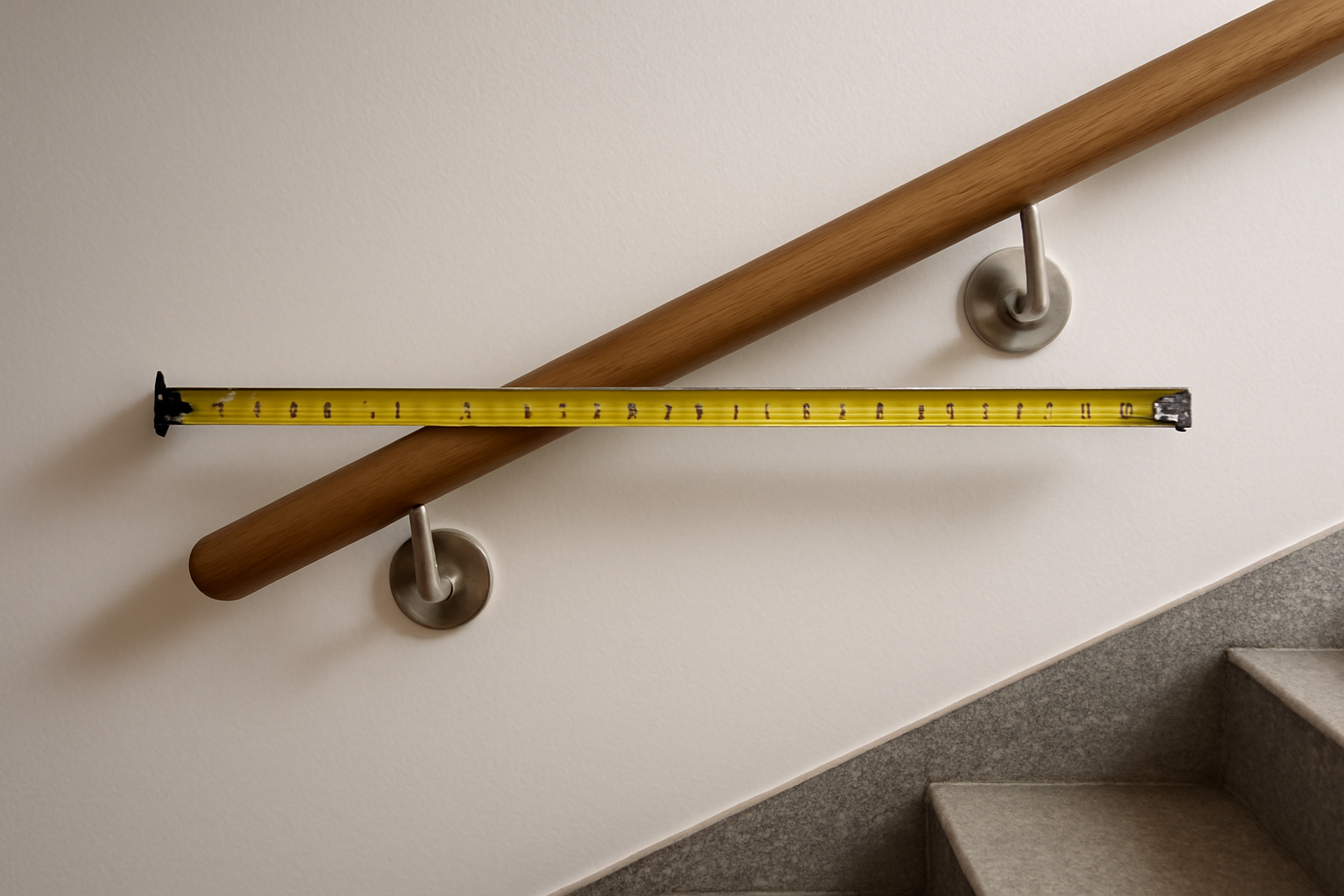

On appelle entraxe la distance mesurée de centre à centre entre deux supports de main courante. Ce paramètre sert autant au choix du modèle de main courante qu’au perçage du pont ou du roof. Un bon entraxe doit tenir compte du matériau, de la forme de la main courante, du type de bateau et de l’usage prévu navigation côtière, hauturière ou professionnelle.
Pour les amateurs comme pour les professionnels, respecter des repères simples permet de concevoir une main courante fiable tout en conservant une esthétique harmonieuse à bord. L’objectif est d’obtenir une ligne continue solide qui accompagne les déplacements, sans zones de faiblesse ni segments trop flexibles.
Normes, recommandations et contraintes propres au bateau
Ce que disent normes et bonnes pratiques de l’accastillage
Il n’existe pas toujours une valeur unique imposée pour l’entraxe, mais on retrouve des recommandations cohérentes dans les guides de conception nautique et les catalogues de fabricants. Pour des mains courantes classiques en inox ou en aluminium, l’on considère généralement que l’entraxe doit rester compris entre 600 mm et 1000 mm selon la rigidité de l’ensemble.
Sur les bateaux soumis à des conditions sévères mer formée, usage professionnel, navigation hauturière il est prudent d’opter pour des entraxes plus courts afin de limiter la flexion. On se rapproche alors plutôt de 600 à 800 mm. À l’inverse, sur des unités plus grandes avec des profilés très rigides, un entraxe allant jusqu’à 1000 mm peut rester acceptable sans perte notable de confort ni de sécurité.
Contraintes structurelles du pont et du roof
L’entraxe théorique doit toujours être confronté à la réalité de la structure. Sur un voilier de série, certains points de fixation solides varangues, renforts, raidisseurs ne sont pas toujours exactement à l’endroit idéal. Il convient donc de trouver un compromis entre répartition régulière des supports et recherche de zones suffisamment renforcées.
Quand le pont est en sandwich avec âme en mousse ou en balsa, l’usage de contreplaques et de renforts internes est souvent indispensable. Dans ce cas, réduire un peu l’entraxe peut aider à mieux répartir les efforts et à diminuer le moment de flexion sur chaque fixation. Il est préférable de multiplier les supports plutôt que de tenter de compenser des entraxes trop longs par un simple surdimensionnement de la visserie.
Considérations liées à la sécurité des équipiers
La main courante doit rester facilement préhensible sur toute sa longueur. Un entraxe trop large peut entraîner une sensation de flottement ou de rebond quand on se rattrape brusquement. Cela devient critique en navigation de nuit ou par mer formée. Une règle pragmatique consiste à dimensionner l’entraxe de façon à ce que le fléchissement au centre du segment reste très faible lorsque l’on applique le poids d’un adulte.
Il est aussi important de considérer l’ergonomie déplacements fréquents, présence d’enfants ou de personnes âgées, zones souvent mouillées. Multiplier légèrement les supports dans les passages sensibles permet de créer une ligne de préhension continue, sans sections trop longues où la main pourrait perdre son appui.
Entaxe conseillé selon le type de main courante et de matériau
Main courante rigide en inox ou aluminium
Les mains courantes rigides en tube inox ou aluminium sont très répandues pour leur robustesse et leur facilité d’entretien. Pour ces modèles, l’entraxe dépend surtout du diamètre et de l’épaisseur du tube ainsi que de la qualité des supports de fixation. À titre indicatif pour un usage plaisance on peut retenir les valeurs suivantes
| Type de main courante | Diamètre du tube | Entaxe conseillé | Usage typique |
|---|---|---|---|
| Inox tube léger | 20 à 22 mm | 600 à 700 mm | Petits voiliers, timoniers |
| Inox tube standard | 25 mm | 700 à 900 mm | Voiliers de croisière |
| Aluminium renforcé | 25 à 30 mm | 800 à 1000 mm | Bateaux à moteur, grandes unités |
Lorsque l’on se situe en haut de la fourchette d’entraxe, il est recommandé d’utiliser des supports de qualité marine platines larges, visserie inox A4, contreplaques internes. Cela limite le risque d’arrachement ponctuel en cas de charge importante lors d’un rattrapage violent.
Main courante en bois massif ou lamellé
Les mains courantes en bois apportent un confort de prise en main et une esthétique très appréciés sur les voiliers classiques ou les unités de charme. En revanche, le bois est plus sensible au vieillissement et aux variations d’humidité, ce qui peut entraîner un léger jeu dans le temps. Il est donc prudent de prévoir un entraxe plus court qu’avec un tube métallique.
Pour une main courante en teck ou en acajou, on retient fréquemment un entraxe situé entre 500 et 700 mm. Plus la section est fine, plus il est conseillé de réduire l’écartement. Cela limite la flexion et le risque de fissure au niveau des perçages. Une répartition régulière des supports contribue aussi à une usure homogène du vernis ou de l’huile de protection.
Profilés spécifiques et systèmes modulaires
Certains fabricants proposent des mains courantes modulaires avec supports coulissants sur rail ou profilés extrudés. Dans ce cas, l’entraxe minimal et maximal est généralement indiqué par le constructeur. Il est judicieux de rester dans la plage recommandée, et même de viser le milieu de cette plage pour éviter les configurations limites.
Pour ces systèmes, l’entraxe se définit souvent en fonction de la longueur totale de la main courante. On peut par exemple prévoir un support tous les 700 à 800 mm, puis ajuster légèrement pour tomber juste sur les points d’ancrage disponibles dans le pont ou le roof. La modularité permet de compenser les contraintes de structure tout en conservant un espacement cohérent.
Comment calculer et implanter l’entraxe sur votre bateau
Définir la longueur utile et le nombre de supports
La première étape consiste à mesurer précisément la zone de préhension souhaitée, c’est à dire la longueur réellement utile pour accompagner les déplacements. Il est déconseillé de se limiter à la seule longueur disponible sur le roof sans tenir compte des zones de passage. Une fois la longueur utile définie, on choisit un entraxe cible adapté au matériau et à l’usage, puis on en déduit le nombre de supports.
Par exemple, pour une longueur utile de 2,8 m et un entraxe cible de 700 mm, on obtient 2800 divisé par 700 soit 4 intervalles donc 5 supports. Il est ensuite possible de faire varier légèrement l’entraxe pour tomber sur des valeurs de perçage pratiques tout en restant proche du repère initial.
Répartir les supports de manière harmonieuse
Une répartition harmonieuse des supports améliore autant l’esthétique que la robustesse. Il est préférable d’éviter un entraxe très différent entre les deux extrémités et le centre, sauf contraintes structurelles fortes. Pour simplifier, on peut procéder de la façon suivante
- placer les deux supports extrêmes à une distance identique des rebords ou des obstacles
- calculer la distance restante entre ces deux supports
- diviser cette distance par le nombre d’intervalles souhaité
- reporter cette valeur pour marquer l’implantation des supports intermédiaires
Cette méthode garantit des intervalles réguliers et visuellement cohérents. En cas de renfort interne mal positionné, il vaut mieux ajuster légèrement tous les entraxes plutôt que de créer un seul intervalle très différent qui deviendrait un point faible.
Tenir compte des courbures et du galbe du roof
Sur de nombreux voiliers, la main courante suit une zone légèrement bombée ou galbée. L’entraxe doit alors être mesuré en projection sur la courbure réelle, et non en ligne droite. Cela évite de créer des tensions inutiles dans la main courante lors du montage.
Une astuce consiste à utiliser un gabarit souple ou un ruban de masquage collé le long du futur tracé de la main courante. On marque ensuite les entraxes sur ce ruban en suivant le galbe. Cette technique aide à visualiser la répartition et limite les erreurs de perçage irréversibles sur le pont.
Erreurs fréquentes et bonnes pratiques pour un entraxe durable
Erreurs courantes lors du choix de l’entraxe
Plusieurs erreurs reviennent souvent lors de la pose de mains courantes, notamment
- un entraxe trop long sur une main courante en bois ou en tube léger
- une adaptation improvisée de l’entraxe indiqué par le fabricant sans recalcul global
- l’alignement des supports uniquement sur l’esthétique sans vérifier la présence de renforts sous le pont
- l’absence de contreplaques lorsque l’entraxe est important et que les efforts sont conséquents
Ces erreurs entraînent une déformation progressive de la main courante, des infiltrations d’eau par les perçages ou des arrachements locaux lors d’appuis brutaux. Corriger ces problèmes après coup est souvent plus long et plus coûteux que de bien dimensionner l’entraxe dès le départ.
Bonnes pratiques de montage et de maintenance
Pour garantir la durabilité de l’installation, quelques bonnes pratiques complètent le choix d’un entraxe adapté
- utiliser une visserie inox A4 avec rondelles larges et contreplaques quand l’accès est possible
- poser un joint d’étanchéité de qualité marine sous les platines et autour des perçages
- resserrer régulièrement la visserie, surtout après les premières navigations
- inspecter le comportement de la main courante sous charge et ajuster si nécessaire
Un entraxe bien étudié, associé à un montage soigné, offre une prise sûre pour toute l’équipage et réduit les risques de réparations structurelles liées à des infiltrations ou à des arrachements. Il est utile de consigner les entraxes retenus dans un carnet d’entretien du bateau, afin de faciliter toute évolution ultérieure rallonge de main courante, remplacement, ajout de supports.
En prenant le temps de dimensionner précisément l’entraxe entre deux supports de main courante, vous valorisez votre bateau tout en renforçant sécurité, confort et longévité de l’accastillage. Une approche méthodique reste le meilleur allié d’une circulation fluide et rassurante à bord, quelles que soient les conditions de mer.
