Définition et usages de la manille large
La manille large est un élément d’accastillage indispensable pour relier solidement deux équipements sur un bateau. Ce type de manille pour bateau se distingue par un étrier plus ouvert que celui d’une manille standard, ce qui offre davantage de liberté de mouvement aux pièces qu’elle relie. Elle est très utilisée en mouillage, en gréement, mais aussi pour des montages spécifiques sur les ponts de bateaux de plaisance ou professionnels.

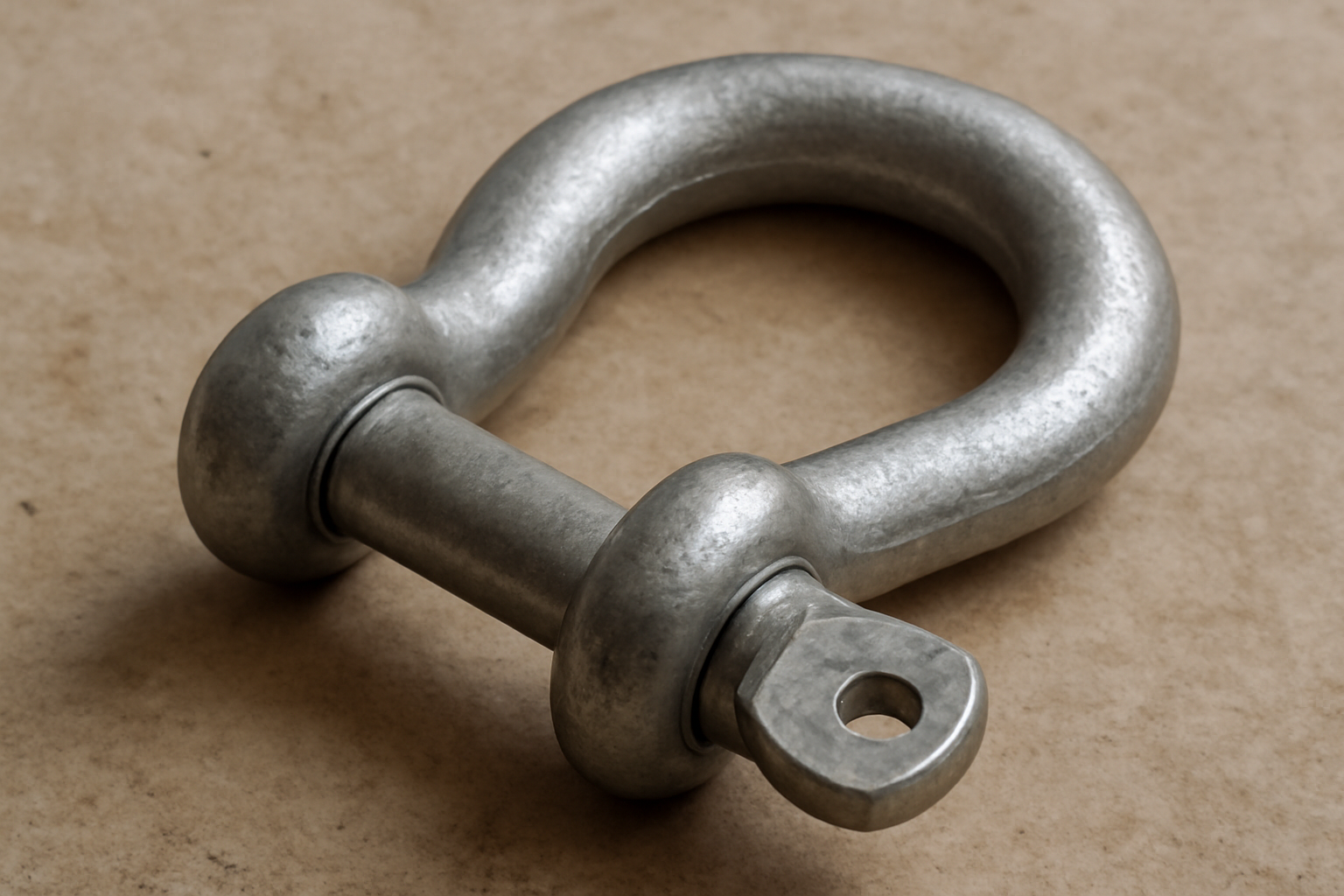

Une manille large se présente généralement sous la forme d’un étrier en U ou en lyre, fermé par un axe fileté ou un axe à goupille. Sa particularité réside dans la largeur intérieure de l’étrier, plus importante que sur une manille droite classique. Cette géométrie lui permet d’accueillir des sangles, des chaînes de gros diamètre, ou encore plusieurs éléments d’accastillage réunis au même point d’ancrage.
Sur un voilier comme sur un bateau à moteur, la manille large joue un rôle de maillon sécurisé dans la chaîne de traction. Elle encaisse les efforts de traction, parfois dynamiques, tout en limitant les risques de coincement, d’usure prématurée ou de déformation des éléments reliés.
Différence entre manille large et manille standard
La différence essentielle se trouve dans le rapport largeur utile / diamètre de la manille. Une manille standard privilégie un chemin de charge bien aligné, alors qu’une manille large offre un espace supplémentaire pour loger des connexions plus volumineuses.
- Manille standard adaptée aux connexions simples entre deux éléments de même taille
- Manille large conçue pour les connections multiples ou les éléments de forte section comme les sangles de remorquage ou les chaînes de mouillage lourdes
En pratique, la manille large améliore la liberté d’orientation des éléments reliés, ce qui diminue les contraintes de torsion et les points de friction excessifs.
Principaux usages à bord
Les manilles larges sont couramment utilisées pour plusieurs applications critiques à bord d’un bateau.
- Mouillage liaison entre chaîne et organeau d’ancre, ou entre chaîne et émerillon
- Remorquage raccord entre sangle de remorque et anneau de pont ou de tableau arrière
- Gréement courant fixation de poulies ou de palans sur des points d’ancrage larges
- Sécurité connexion de lignes de vie ou de systèmes d’amarrage renforcés
Dans tous ces usages, la géométrie large permet d’éviter que la manille ne travaille de travers, ce qui pourrait entraîner une perte de résistance mécanique.
Caractéristiques techniques d’une manille large
Pour bien choisir une manille large, il est important de connaître les paramètres techniques qui conditionnent sa résistance et son adaptation à votre bateau. Une manille mal dimensionnée peut devenir un point faible dans l’installation, avec un risque de rupture ou de déformation sous charge.
Matériaux les plus répandus
Le matériau de la manille large détermine en grande partie sa durabilité en environnement marin. Les plus courants sont les suivants.
- Inox A4 ou 316 excellente résistance à la corrosion en eau salée, aspect soigné, adapté à la plaisance et aux bateaux professionnels
- Galvanisé à chaud bon compromis coût / résistance mécanique, très utilisé en mouillage lourd, mais sensiblement moins durable en ambiance très corrosive
- Inox haute résistance destiné aux usages intensifs, avec une charge de travail et une charge de rupture supérieures, souvent privilégié en régate ou sur les unités fortement sollicitées
Pour un bateau de plaisance soumis à un hivernage prolongé en mer, une manille large en inox A4 reste généralement le choix le plus pertinent, grâce à une résistance à la corrosion supérieure et un entretien réduit.
Charges de travail et de rupture
Chaque manille large est donnée pour une charge de travail maximale et une charge de rupture. Il est essentiel de comprendre ces données avant installation.
- Charge de travail charge maximale recommandée en service normal pour garantir une marge de sécurité suffisante
- Charge de rupture charge à laquelle la manille casse lors d’un essai statique en laboratoire
Une règle prudente consiste à ne jamais dépasser environ un tiers de la charge de rupture annoncée. Cela permet d’intégrer les effets dynamiques, les à-coups de houle et l’usure au fil du temps.
| Diamètre manille | Charge de travail typique | Charge de rupture typique |
|---|---|---|
| 6 mm | 250 à 350 kg | 800 à 1000 kg |
| 8 mm | 500 à 700 kg | 1500 à 2000 kg |
| 10 mm | 800 à 1200 kg | 2500 à 3500 kg |
| 12 mm | 1200 à 1800 kg | 4000 à 5000 kg |
Ces valeurs sont données à titre indicatif. Il est toujours recommandé de se référer aux fiches techniques du fabricant avant installation.
Formes et systèmes de fermeture
Les manilles larges existent en plusieurs formes et avec différents types d’axes. Ce choix influence non seulement la sécurité, mais aussi la praticité à bord.
- Forme lyre large idéale pour accueillir plusieurs éléments ou des sangles
- Forme en U large plus compacte, souvent utilisée pour les connexions chaîne ancre
- Axe à vis serrage manuel, possibilité de sécuriser au frein filet marin ou au fil inox
- Axe avec goupille verrouillage mécanique plus sûr, recommandé pour les montages permanents de mouillage
Pour les montages soumis à de fortes vibrations, une manille large avec axe à goupille ou vis percée sécurisée par un fil d’inox constitue une solution plus fiable qu’un simple axe vissé sans blocage.
Avantages pratiques d’une manille large à bord
Au-delà de la simple résistance mécanique, la manille large offre plusieurs avantages pratiques, particulièrement appréciés en usage intensif ou en navigation hauturière. Sa géométrie spécifique contribue à prolonger la durée de vie de l’ensemble de la ligne de mouillage et des accessoires de pont.
Répartition des efforts et liberté de mouvement
Grâce à sa largeur, la manille large permet une meilleure répartition des efforts sur la pièce connectée. L’angle de travail est plus ouvert, ce qui limite les contraintes de flexion sur les maillons de chaîne ou sur les sangles.
Cette meilleure liberté de mouvement apporte plusieurs bénéfices.
- Moins de pincements des maillons de chaîne à l’entrée de la manille
- Réduction de l’usure sur les sangles textiles et les cordages techniques
- Moins de coincements lors des variations d’angle dues au clapot ou à la rotation du bateau au mouillage
En pratique, cela se traduit par un fonctionnement plus fluide du guindeau et des manœuvres de mouillage plus sereines, surtout lorsque le vent et le courant se combinent.
Compatibilité avec des accessoires volumineux
De nombreux accessoires modernes présentent des formes généreuses, en particulier les émerillons de mouillage, les crochets de sécurité ou les manilles textiles. Une manille standard peut vite se révéler trop étroite pour accueillir ces éléments sans forcer.
La manille large offre la solution.
- Connexion facile avec des émerillons d’ancre de forte section
- Accueil de plusieurs éléments sur le même point d’ancrage, tout en conservant de la mobilité
- Adaptation aux manilles textiles de gros diamètre, de plus en plus utilisées sur les voiliers performants
Cette compatibilité accrue permet de conserver une ligne de mouillage homogène, sans bricolages ni adaptateurs fragiles.
Sécurité renforcée en conditions difficiles
En situation de forte houle ou de coup de vent, chaque maillon de la chaîne de mouillage est sollicité. Une manille trop étroite ou sous-dimensionnée peut se déformer, voire se rompre lors d’un choc violent. La manille large, bien choisie, apporte une marge de sécurité supplémentaire.
Ses atouts en matière de sécurité se résument ainsi.
- Moins de risque de travail en biais qui fragilise les axes filetés
- Meilleure tolérance aux à-coups grâce à la mobilité accrue des éléments reliés
- Moins de points de concentration de contraintes sur la chaîne et sur l’organeau d’ancre
Pour les plaisanciers qui mouillent fréquemment dans des zones exposées, investir dans des manilles larges de qualité est une manière simple d’améliorer la sécurité globale du bateau.
Bien choisir une manille large pour son bateau
Le choix d’une manille large ne se limite pas au diamètre de l’axe. Il doit tenir compte à la fois du type de bateau, des conditions de navigation habituelles et de la configuration de la ligne de mouillage ou de l’accastillage concerné.
Adapter le diamètre à la chaîne et à l’ancre
Le premier critère est la compatibilité de la manille avec la chaîne de mouillage. Le diamètre de l’axe et la largeur intérieure de l’étrier doivent permettre un passage fluide du maillon, sans jeu excessif ni pincement.
- Chaîne de 6 mm manille large de 8 mm généralement adaptée
- Chaîne de 8 mm manille large de 10 mm recommandée
- Chaîne de 10 mm manille large de 12 mm ou plus selon l’ancre
Il est également important de vérifier que l’axe de la manille passe librement dans l’organeau de l’ancre ou dans l’anneau de pont choisi. Une manille trop serrée limite le mouvement et peut créer un bras de levier défavorable en cas de choc.
Tenir compte du type de navigation
La nature des sorties influe directement sur le niveau d’exigence à adopter pour l’accastillage. Selon les usages, les priorités ne sont pas les mêmes.
- Navigation côtière occasionnelle manilles larges en inox standard, correctement dimensionnées, suffisent souvent
- Croisière hauturière privilégier des manilles larges à charge de travail élevée, issues de fabricants reconnus
- Usage professionnel prévoir une marge de sécurité plus importante, avec un plan de maintenance et de remplacement régulier
Dans tous les cas, il est judicieux de considérer l’ensemble de la chaîne de mouillage et pas seulement la manille. Une manille large très robuste reliée à une chaîne fatiguée ne règle pas le problème de fond.
Vérifier la compatibilité avec le guindeau
Sur les bateaux équipés d’un guindeau, la manille large doit s’intégrer correctement au barbotin et au davier. Un ensemble mal adapté peut entraîner des blocages lors de la remontée de l’ancre ou une mauvaise assise de celle-ci sur le davier.
Quelques points à contrôler
- Passage fluide de la manille sur le davier sans frottement excessif
- Positionnement stable de l’ancre une fois rangée, la manille ne doit pas gêner la fermeture éventuelle d’un taquet d’étrave
- Équilibre de la ligne de mouillage la manille ne doit pas créer un point de blocage lors de la remontée au guindeau
Une vérification à quai, en conditions réelles de manœuvre, permet d’anticiper ces problèmes avant la première sortie.
Installation, entretien et erreurs à éviter
Une manille large, même très robuste, peut devenir un point faible si elle est mal installée ou insuffisamment contrôlée. Un minimum de rigueur lors du montage et de l’entretien prolonge nettement sa durée de vie et renforce la sécurité à bord.
Bonnes pratiques de montage
Lors de l’installation, plusieurs précautions simples permettent de sécuriser la manille large.
- Serrer l’axe à fond puis desserrer très légèrement pour éviter le grippage sous charge
- Sécuriser le filetage avec un frein filet adapté au milieu marin ou un fil d’inox sur les vis percées
- Orienter la manille de manière à ce que l’axe travaille dans l’axe de la traction principale autant que possible
Il est préférable de ne jamais croiser deux chaînes dans une seule manille large si cela entraîne un travail en biais prononcé. Dans ce cas, mieux vaut utiliser un émerillon ou plusieurs manilles judicieusement réparties.
Contrôle périodique et entretien
Une inspection régulière des manilles larges fait partie des gestes d’entretien élémentaires sur un bateau. Même l’inox de qualité peut présenter des signes de fatigue ou de corrosion localisée, notamment au niveau des filets de vis.
Les points à surveiller sont les suivants.
- Présence de piqûres de corrosion surtout autour des zones filetées
- Jeu anormal entre l’axe et l’étrier, signe d’usure ou de déformation
- Traces de torsion ou d’allongement visibles sur l’étrier
Un rinçage à l’eau douce après les sorties intensives, en particulier lorsque le bateau a séjourné dans des eaux très salées ou chargées en sable, aide à préserver les manilles et l’ensemble de l’accastillage.
Erreurs fréquentes à éviter
Certaines erreurs de choix ou d’utilisation reviennent régulièrement à bord des bateaux, parfois avec des conséquences graves.
- Utiliser une manille sous-dimensionnée par rapport au déplacement du bateau et aux conditions de mouillage envisagées
- Mélanger inox et acier galvanisé sans précautions, ce qui peut accélérer la corrosion d’un des deux métaux
- Négliger la sécurisation de l’axe lors des montages permanents, en se contentant d’un simple serrage à la main
- Remplacer une manille large par un modèle standard plus étroit dans une configuration conçue pour une grande liberté de mouvement
En prenant le temps de choisir, d’installer et de contrôler soigneusement chaque manille large, vous renforcez l’ensemble de votre ligne de mouillage et réduisez considérablement les risques de mauvaises surprises en mer.
