Comprendre les contraintes sur un roof trop fin
Sur de nombreux voiliers et bateaux à moteur, le roof est fabriqué en stratifié polyester ou en sandwich mousse. Lorsque ce roof est trop mince, fixer une main courante devient délicat car la zone ne supporte pas bien les efforts de traction et d’arrachement. Une main cournate marine mal fixée peut se transformer en point de faiblesse structurelle.
Une main courante subit des efforts importants lors des déplacements par mer formée. Le poids du corps se reporte sur quelques points de fixation seulement, ce qui crée des contraintes de cisaillement sur les vis et une traction locale sur le roof. Si l’épaisseur est faible, le matériau risque de se fissurer ou de se délaminer.
La problématique est double. D’une part, il faut garantir la sécurité des personnes en assurant une fixation fiable de la main courante. D’autre part, il faut préserver l’intégrité du roof en évitant les concentrations de contraintes et les points d’infiltration d’eau. Un renforcement adapté permet de répondre à ces deux objectifs.
Renforcer un roof trop fin demande donc de réfléchir à la répartition des efforts plutôt qu’à la seule résistance d’une vis. L’idée maîtresse consiste à transformer une série de points de fixation ponctuels en une zone d’appui plus large, mieux connectée à la structure du bateau. Plusieurs solutions existent, allant du simple contre‑plaquage intérieur aux renforts stratifiés complets.
Diagnostiquer l’épaisseur réelle et la structure du roof
Avant toute intervention, il est essentiel de connaître précisément la composition du roof. Un roof mince peut être soit un stratifié plein très fin, soit un sandwich avec âme légère. Selon le cas, la stratégie de renforcement et le choix des fixations ne seront pas identiques.
Identifier le type de construction
On distingue généralement trois configurations de roof dans la plaisance
- Stratifié plein en polyester et mat de verre
- Sandwich avec âme en mousse ou en balsa
- Stratifié fin avec raidisseurs internes localisés
Une méthode simple consiste à observer les découpes existantes autour des panneaux de pont, capots ou passe‑coques intérieurs. On peut alors voir l’épaisseur du stratifié et repérer la présence ou non d’une âme. Un roof en sandwich nécessite une attention particulière puisque écraser l’âme avec un serrage excessif peut créer des zones de faiblesse et favoriser les infiltrations.
Mesurer la zone prévue pour la main courante
Il est recommandé d’effectuer une mesure de l’épaisseur au droit des points de fixation prévus pour la main courante. Plusieurs solutions existent
- Contrôle visuel via une découpe existante proche
- Mesure indirecte à la perceuse et jauge d’épaisseur
- Inspection endoscopique si un accès intérieur est limité
Si l’épaisseur totale, âme comprise, est faible ou hétérogène, la priorité doit être donnée à une répartition des charges sur une surface plus large. Fixer directement une main courante métallique avec de simples rondelles standard devient alors insuffisant.
Repérer les renforts structurels existants
Avant d’ajouter de nouveaux renforts, il faut localiser les barrots, varangues et raidisseurs déjà présents. S’appuyer sur un renfort existant est souvent la solution la plus efficace pour une main courante, à condition de bien aligner les points de fixation. Une inspection visuelle depuis l’intérieur du bateau permet souvent d’identifier
- Les membrures transversales sous le roof
- Les cloisons structurelles verticales
- Les zones déjà épaissies par le chantier
Lorsque cela est possible, placer les vis de main courante en correspondance avec ces renforts renforce la tenue mécanique tout en limitant les travaux de stratification supplémentaire. Si ce n’est pas possible, il faudra créer un renfort dédié.
Solutions de renforcement intérieur pour main courante
Le renforcement intérieur est la méthode la plus courante lorsque le roof est accessible depuis la cabine. Elle consiste à ajouter, à l’intérieur, une pièce qui va jouer le rôle de contre‑plaque et augmenter la surface d’appui. Bien exécutée, cette approche est rapide et réversible tout en offrant une résistance satisfaisante.
Contre‑plaques larges et matériaux recommandés
Pour un roof mince, les petites rondelles inox fournies avec certaines mains courantes sont clairement insuffisantes. Il faut privilégier des contre‑plaques qui couvrent plusieurs centimètres de longueur autour de chaque point de fixation. Les matériaux usuels sont
- Inox marin de forte épaisseur
- Aluminium marin anodisé
- Contreplaqué marine stratifié à l’époxy
Une bonne pratique consiste à dimensionner chaque contre‑plaque de manière à couvrir au moins quatre à cinq fois le diamètre de la vis dans chaque direction. Plus la surface de contact est grande, plus les efforts sont diffusés, ce qui limite les risques d’arrachement ou de fissuration du stratifié.
| Diamètre de vis | Surface minimale conseillée | Type de contre‑plaque |
|---|---|---|
| M6 | 30 × 60 mm | Inox ou alu 3 mm |
| M8 | 40 × 80 mm | Inox 3 à 4 mm |
| M10 | 50 × 100 mm | Inox 4 mm |
L’utilisation de contre‑plaques continues reliant plusieurs fixations de la main courante renforce encore l’ensemble. Les efforts se partagent alors entre plusieurs vis au lieu de se concentrer sur un seul point.
Mise en place avec étanchéité et compression maîtrisée
Une fois les contre‑plaques dimensionnées, il est indispensable de soigner la mise en place. Pour un roof trop fin, la notion de compression contrôlée est essentielle. On cherche à serrer suffisamment pour immobiliser la main courante sans écraser le sandwich ni déformer le stratifié.
La séquence typique de montage est la suivante
- Préperçage du roof à diamètre ajusté, puis chanfrein léger en surface
- Application d’un mastic d’étanchéité adapté autour des perçages
- Positionnement de la main courante avec ses embases
- Mise en place des contre‑plaques intérieures et des écrous
- Serrage progressif en croisant les points de fixation
Le chanfrein crée une petite gorge où le mastic peut s’écraser sans être expulsé, ce qui améliore l’étanchéité à long terme. Un serrage trop fort risque de provoquer à terme une fissuration du gelcoat ou un écrasement local de l’âme, surtout sur un roof trop fin.
Renforcement par stratification et ajout de raidisseurs
Lorsque la structure du roof est très mince ou déjà fragilisée, un simple contre‑plaquage peut ne pas suffire. Dans ce cas, un renforcement par stratification est recommandé pour créer une zone plus rigide et mieux connectée au reste du bateau. Cette solution est plus technique mais apporte un gain de sécurité considérable pour la main courante.
Création d’un bossage renforcé sous la main courante
Le principe consiste à stratifier plusieurs couches de tissu de verre et de résine à l’intérieur du roof, en forme de bande sous la ligne de la main courante. Ce bossage devient alors la nouvelle zone porteuse. Sa réalisation suit généralement ces étapes
- Dégraissage et ponçage agressif du stratifié existant jusqu’à un support sain
- Découpe de tissus de verre en augmentant progressivement la surface de chaque couche
- Mise en place de la résine polyester ou époxy selon la construction d’origine
- Démoulage, ébavurage et ponçage après polymérisation
Une fois le bossage formé, on perce au travers pour fixer la main courante, en complétant éventuellement par des contre‑plaques plus modestes. La rigidité locale est alors nettement améliorée, ce qui réduit les déformations et les efforts sur le gelcoat extérieur.
Ajout de raidisseurs longitudinaux
Pour les mains courantes longues, notamment sur les grands voiliers, il peut être pertinent d’ajouter un ou plusieurs raidisseurs longitudinaux sous le roof. Ces raidisseurs, en profilé composite ou en bois stratifié, aident à reprendre les efforts générés par les mains courantes sur toute leur longueur.
Quelques recommandations pour ces raidisseurs
- Suivre au plus près la ligne de fixation prévue de la main courante
- Prévoir une hauteur suffisante pour gagner en inertie sans gêner l’aménagement intérieur
- Les solidariser au roof par un collage et une stratification continue
Avec ce type de renfort, la main courante n’est plus simplement posée sur un roof trop fin mais véritablement connectée à un élément structurel interne. Les charges de traction se diffusent alors dans le raidisseur plutôt que de concentrer leurs effets au niveau d’une seule couche de stratifié.
Choisir la bonne main courante et assurer la durabilité
Renforcer un roof trop fin ne se résume pas au travail sur la coque. Le choix de la main courante elle‑même joue un rôle déterminant, autant pour le confort que pour la tenue mécanique. Une main courante bien dimensionnée, avec des embases adaptées, permettra d’exploiter pleinement les renforts installés.
Critères de choix pour la main courante
Quelques critères importants à prendre en compte lors du choix d’une main courante pour un roof délicat

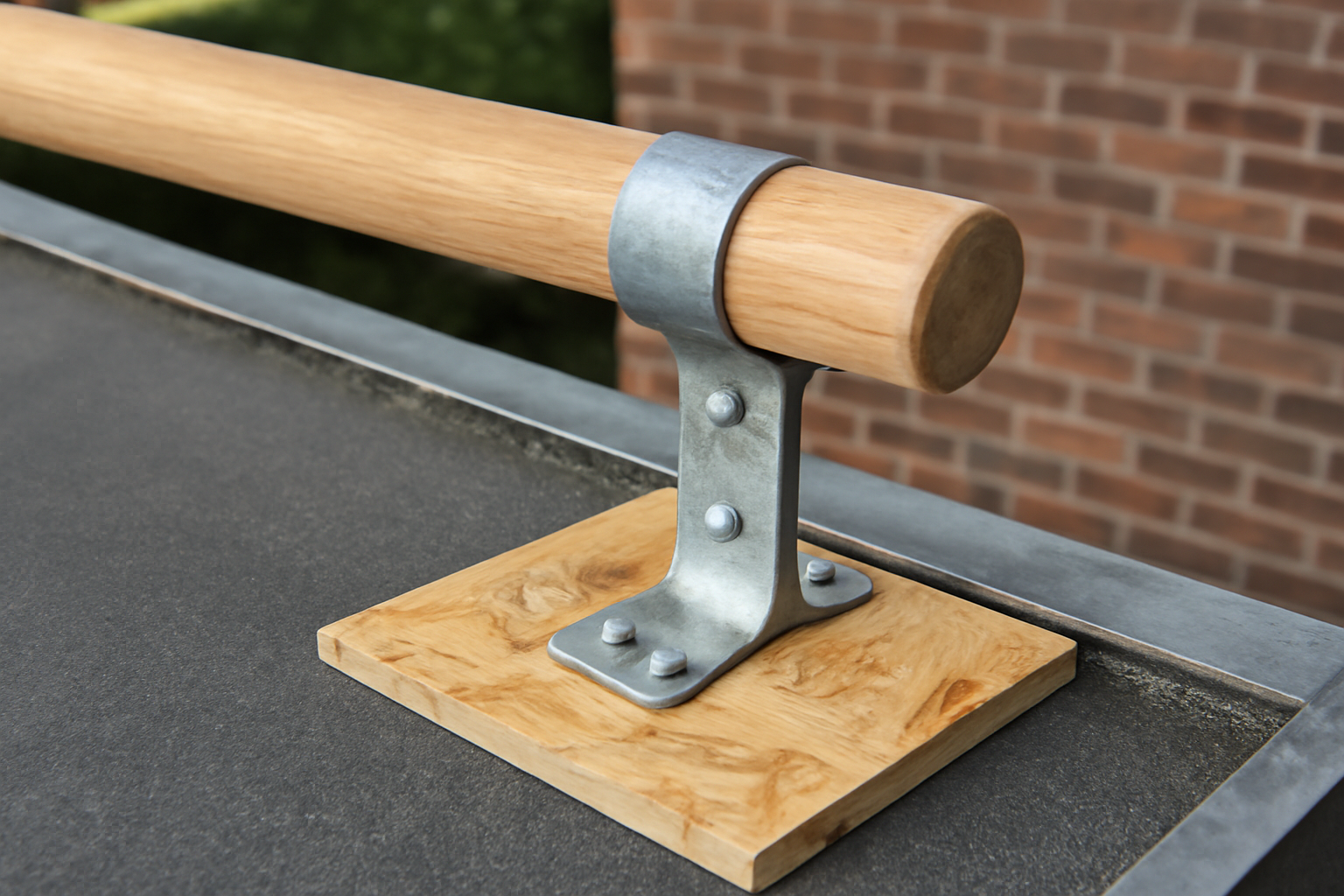

- Surface et forme des embases pour limiter la pression ponctuelle
- Nombre de points de fixation afin de répartir les efforts
- Matériau inox, bois, aluminium avec traitement adapté au milieu marin
- Diamètre de préhension confortable et antidérapant
Une main courante lourde et massive sur un roof très mince peut ne pas être la meilleure option. Il peut être plus judicieux de privilégier un modèle allégé, mais bien appuyé sur des renforts intérieurs ou sur un bossage stratifié, afin de limiter les contraintes permanentes sur la structure.
Prévenir les infiltrations et l’usure dans le temps
Une fois la main courante installée, la durabilité de l’ensemble dépend de l’étanchéité et de la maintenance. Les infiltrations d’eau sont l’ennemi principal des roofs en sandwich, car elles peuvent dégrader l’âme et diminuer considérablement la résistance. Pour limiter ce risque, il est conseillé de
- Utiliser un mastic adapté au support, compatible avec le gelcoat
- Vérifier régulièrement l’absence de jeu dans la main courante
- Inspecter l’intérieur du roof à la recherche de traces d’humidité
Une légère reprise de serrage peut être nécessaire après les premières navigations, lorsque les matériaux se mettent en place. Toutefois, il faut éviter de retendre de manière excessive, sous peine de créer de nouvelles tensions sur un roof déjà mince.
En combinant un diagnostic précis de la structure, des contre‑plaques correctement dimensionnées, des renforts stratifiés lorsque nécessaire et une main courante bien choisie, il devient possible de sécuriser efficacement un roof jugé trop fin. La main courante devient alors un véritable élément de sécurité au quotidien, sans fragiliser le bateau et en préservant la longévité du roof et de ses aménagements.
