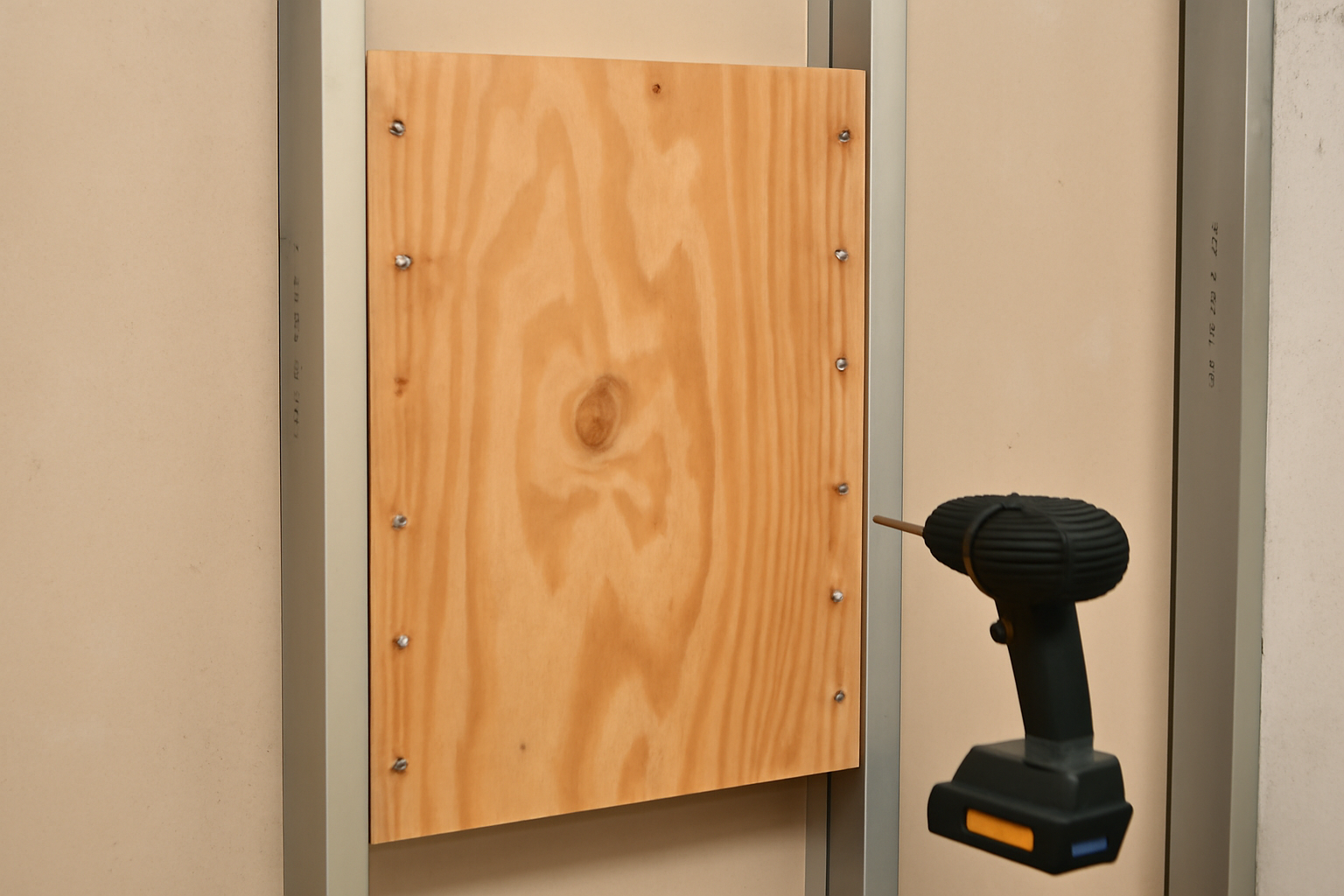

Rôle d’une contreplaque de renfort dans l’accastillage moderne
Sur un bateau, chaque point de fixation soumis aux efforts doit être soigneusement pensé pour rester fiable dans le temps. C’est particulièrement vrai pour la main courante de bateaux, les chandeliers, les taquets ou encore les cadènes. Dans tous ces cas, la contreplaque de renfort joue un rôle essentiel pour assurer la sécurité de l’équipage et la durabilité de la coque.
Une contreplaque de renfort est une pièce, souvent métallique ou en matériau composite, placée à l’intérieur du bateau, sous ou derrière un équipement vissé ou boulonné. Elle a pour mission de répartir les charges sur une surface plus large afin d’éviter les arrachements, fissures ou délaminages sur la coque ou le pont. Sans cette pièce, de nombreux points d’accastillage seraient nettement plus fragiles, même si au premier abord la fixation paraît solide.
Comprendre comment fonctionne ce simple élément de renfort permet de réaliser des montages plus sûrs et plus durables, aussi bien sur un voilier de croisière que sur un semi-rigide ou une unité professionnelle. Une installation bien conçue repose presque toujours sur l’association platine extérieure et contreplaque intérieure.
Fonctionnement et bénéfices principaux d’une contreplaque
Répartition des efforts mécaniques
Le rôle premier d’une contreplaque est la répartition des efforts mécaniques générés par l’accastillage. Lors d’un effort de traction, de torsion ou de cisaillement, la contreplaque évite que toute la contrainte ne se concentre autour d’un simple trou de boulon dans le stratifié ou dans le bois.
- Surface d’appui augmentée la force est diffusée sur une zone plus large
- Moindre contrainte locale réduction du risque de fissures ou d’écrasement
- Comportement plus progressif les charges sont mieux absorbées lors des à-coups
Sur un voilier soumis à des rafales, un chandelier sans contreplaque travaille de façon brutale sur un point minuscule du pont. Avec une contreplaque correctement dimensionnée, les efforts se répartissent sur toute sa surface, ce qui préserve la structure.
Protection de la coque et du pont
Au-delà des efforts, la contreplaque protège la matière sur laquelle elle est installée. Les supports fréquents pont sandwich, stratifié polyester, contreplaqué, aluminium ou acier ont chacun leurs limites mécaniques et nécessitent un appui adapté.
- Sur un pont sandwich la contreplaque évite d’écraser la mousse ou le balsa
- Sur du bois elle limite l’écrasement des fibres et le flambage local
- Sur du métal elle réduit les risques de déformation ponctuelle
Une fixation sans renfort peut sembler correcte au montage mais se détériorer rapidement avec les chocs, les vibrations et les variations de température. La contreplaque prolonge la durée de vie de la structure et de l’équipement lui-même.
Amélioration de la sécurité à bord
La contreplaque offre surtout un bénéfice clé pour les navigateurs la sécurité à bord. Sur un pont glissant ou en conditions difficiles, l’équipage se tient spontanément aux chandeliers, filières et mains courantes. En cas de chute ou de dérapage, les efforts transmis à ces équipements peuvent être considérables.
Grâce à une contreplaque dimensionnée de manière cohérente avec l’usage, on réduit fortement le risque d’arrachement qui pourrait provoquer une chute par-dessus bord ou un accident grave. Le même principe s’applique aux taquets d’amarrage, soumis aux surcharges et aux rafales, notamment lors des coups de vent au port.
Situations où il est indispensable de poser une contreplaque
Fixation des mains courantes et accastillage de sécurité
La pose d’une contreplaque est indispensable pour tous les éléments destinés à être saisis par l’équipage ou à retenir une personne en déséquilibre. Cela concerne notamment
- Les mains courantes de cockpit et de roof
- Les chandeliers et leurs bases
- Les filères de sécurité et points d’ancrage
- Les balcons avant et arrière
Sur ces équipements, les charges peuvent être dynamiques et imprévisibles. Une simple chute d’un équipier sur une main courante peut provoquer un effort équivalent à plusieurs centaines de kilos. Sans contreplaque, le risque d’arrachement local est réel, même avec un matériau de coque de bonne qualité.
Taquets d’amarrage, chaumards et ancrages de mouillage
Les points fixes liés à l’amarrage et au mouillage font partie des zones les plus sollicitées à bord. Un taquet peut subir à la fois la traction du bateau sur son amarre et les chocs répétés liés au clapot, au vent et aux mouvements des autres unités.
Une contreplaque de renfort est donc fortement recommandée pour
- Taquets d’amarrage de pont, de pavois ou de franc-bord
- Chaumards et passes-amarres qui guident les efforts
- Point d’ancrage de mouillage notamment sur les petits bateaux
- Anneaux de remorquage ou d’amarrage avant
Lorsque le bateau tire fort sur ses aussières, ce n’est plus uniquement la résistance des vis qui compte, mais la capacité de la structure à encaisser les efforts sans se déformer. La contreplaque transforme un point faible potentiel en ensemble robuste.
Accastillage de voile et gréement courant
Sur un voilier, de nombreux points d’accastillage sont soumis à de fortes charges, souvent répétées et variables selon les allures. La contreplaque y est un élément clé pour la fiabilité du système.
- Cadènes de haubans et bastaques
- Rail d’écoute de grand-voile ou de génois
- Bloqueurs, winchs, organizers fortement chargés
- Poulies de renvoi de drisses et bosses de ris
Sur ces pièces, l’absence de renfort peut conduire à un arrachement net, avec des conséquences potentiellement graves pour le mât, les voiles et la sécurité de l’équipage. Une contreplaque bien dimensionnée participe directement à la fiabilité du gréement courant et dormant.
Choisir le bon type de contreplaque
Matériaux les plus courants
Le choix du matériau de la contreplaque dépend du support, de l’environnement et du niveau de charge attendu. Les options les plus utilisées sont
| Matériau | Avantages | Limites |
|---|---|---|
| Inox A4 | Très bonne résistance mécanique, excellente tenue à la corrosion | Plus lourd, nécessite un outillage adapté pour la découpe |
| Aluminium | Léger, facile à travailler, bon compromis rigidité poids | Corrosion galvanique à surveiller au contact de l’inox |
| Composite stratifié | Pas de corrosion, bon comportement en fatigue | Moins rigide que le métal à épaisseur identique |
| Contreplaqué marine | Économique, facile à percer et à ajuster | Sensible à l’humidité si mal protégée |
Pour la plupart des montages exposés et fortement chargés, l’inox A4 reste une référence. Sur des zones plus abritées ou pour des charges moyennes, l’aluminium ou un composite bien dimensionné peuvent constituer une alternative intéressante.
Épaisseur et surface de la plaque
Deux paramètres conditionnent l’efficacité de la contreplaque l’épaisseur et la surface d’appui. Leur choix doit être cohérent avec les efforts attendus, mais aussi avec la géométrie disponible à l’intérieur du bateau.
- Une épaisseur trop faible peut entraîner une flexion excessive et déformer le support
- Une surface trop réduite limite la répartition des efforts et perd l’intérêt du renfort
- Une plaque bien dimensionnée reste suffisamment rigide tout en épousant au mieux la zone de fixation
En pratique, on cherche souvent à couvrir la zone qui encadre les perçages, avec une marge périphérique confortable. Sur un taquet ou une main courante, on privilégie une contreplaque d’une longueur équivalente ou supérieure à l’espacement des vis d’extrémité pour assurer une bonne reprise des efforts.
Compatibilité avec le support
Le choix de la contreplaque doit prendre en compte la nature du support. Par exemple, sur un pont sandwich, il est conseillé de combiner contreplaque et injection de résine autour des perçages afin d’éviter tout écrasement du noyau.
Sur de l’aluminium ou de l’acier, il peut être judicieux d’utiliser un matériau de même nature pour la contreplaque, ou de prévoir une isolation entre métaux pour éviter la corrosion galvanique lorsque l’on mélange l’inox et l’alu. Dans tous les cas, la plaque doit être parfaitement ajustée pour garantir un contact homogène avec le support.
Méthode pour poser une contreplaque de renfort
Préparation du support et traçage
Une pose fiable commence par une préparation rigoureuse du support. La surface doit être propre, dégraissée et exempte de revêtements mal adhérents. Un ponçage léger peut améliorer l’adhérence du joint d’étanchéité et optimiser le contact entre la contreplaque et le matériau de base.
Le traçage des perçages se fait généralement depuis la platine extérieure de l’accastillage, en reportant précisément les entraxes sur la face intérieure. L’objectif est d’obtenir un alignement parfait entre la pièce, les vis, le joint et la contreplaque, sans contrainte parasite.
Perçage, ajustement et traitement des trous
Le perçage doit être réalisé avec des forets bien affûtés et adaptés au matériau, en veillant à limiter les éclats sur les stratifiés. Pour un pont sandwich, il est souvent recommandé de
- Surpercer légèrement le noyau
- Évider ou décompactiser la mousse autour du trou
- Remplir à la résine époxy chargée puis repercer au diamètre des vis
Cette technique crée une zone pleine autour du perçage, qui supporte mieux les efforts sans écrasement ni infiltration. Côté contreplaque, les trous doivent être ajustés juste au diamètre des vis ou boulons pour assurer un bon guidage et une répartition homogène des charges.
Mise en place, serrage et contrôles
Lors du montage définitif, l’emploi d’un joint d’étanchéité adapté au milieu marin est incontournable pour éviter toute infiltration d’eau. Le serrage doit être progressif et croisé, surtout sur les pièces allongées comme les mains courantes ou les rails.
- Présenter la pièce extérieure avec son joint
- Mettre en place la contreplaque et les rondelles éventuelles
- Serrer progressivement en contrôlant la répartition du mastic
Un contrôle visuel depuis l’intérieur permet de vérifier que la contreplaque appuie bien sur toute sa surface, sans défaut ni jeu. Après quelques navigations, un resserrage léger peut être utile pour compenser la mise en place des matériaux et garantir une tenue optimale dans la durée.
