Pourquoi utiliser une cadène articulée pour un étai largable

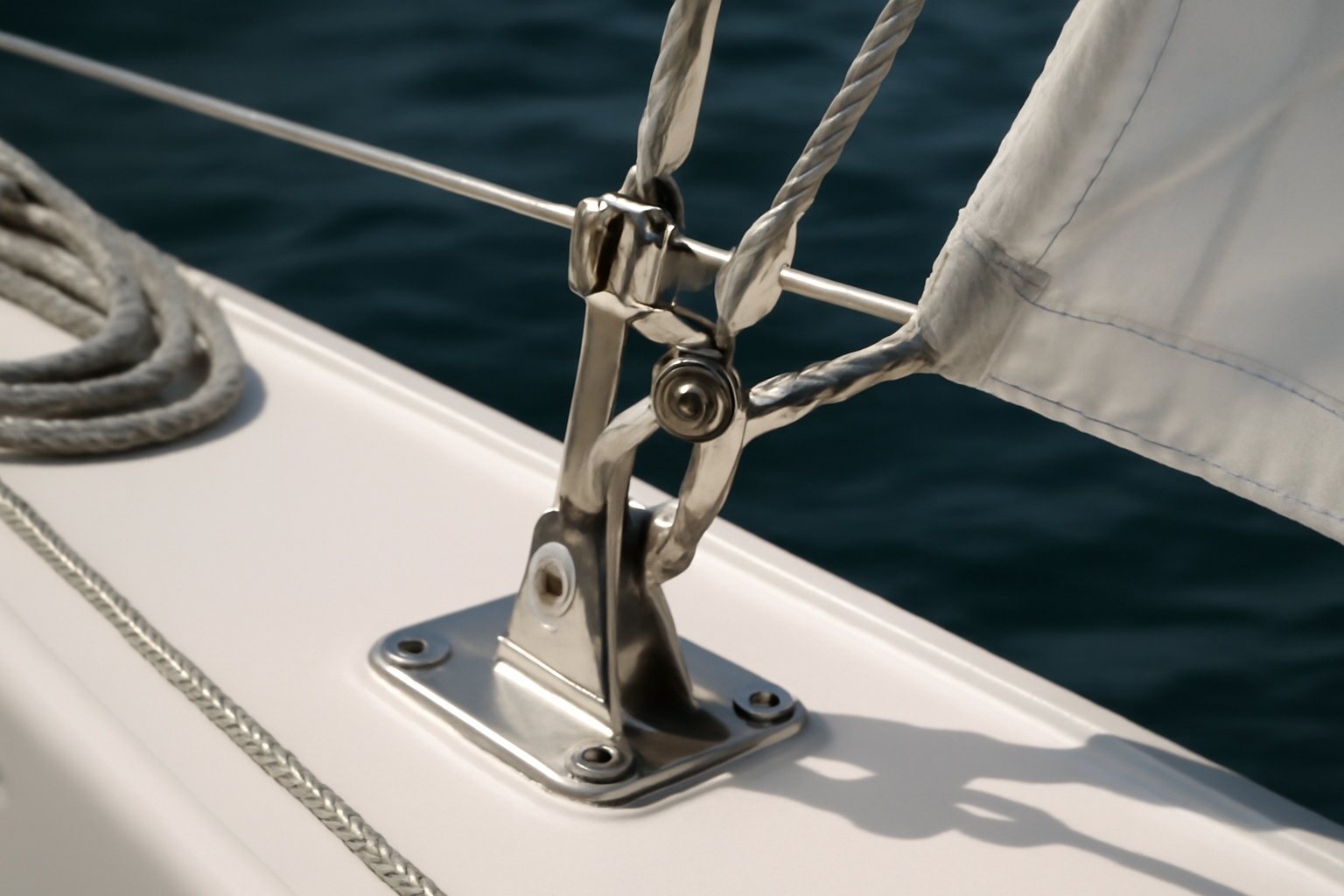

Sur un voilier moderne, l’étai largable joue un rôle essentiel pour adapter la voilure aux conditions de mer. Pour l’exploiter en toute sécurité, la cadène articulée devient un élément clé de l’Accastillage du pont. Elle permet de reprendre les fortes charges générées par le gréement tout en offrant un minimum de souplesse angulaire, indispensable lorsque l’étai n’est pas parfaitement dans l’axe ou que le bateau travaille dans la mer formée.
Contrairement à une cadène fixe, la version articulée limite les contraintes de cisaillement et de torsion sur le pont comme sur les ferrures de coque. Elle est donc particulièrement appréciée pour un étai largable que l’on monte et démonte régulièrement. Bien choisir, positionner et utiliser cette cadène conditionne la tenue du gréement, le confort de manœuvre et la longévité du bateau.
Que vous soyez plaisancier occasionnel ou professionnel du nautisme, comprendre le fonctionnement d’une cadène articulée aide à fiabiliser votre montage d’étai largable et à éviter des efforts parasites dangereux pour le mât et la structure.
Principes de l’étai largable et rôle spécifique de la cadène
Fonction d’un étai largable sur un voilier
L’étai largable est un câble ou un cordage haute performance que l’on fixe à la demande à l’avant du bateau, en général en retrait du bout-dehors ou de l’étai de génois. Il sert à établir une voile de brise, un tourmentin ou un foc de travail lorsque le vent se renforce. Son intérêt principal réside dans la modularité du plan de voilure sans modifier le gréement permanent.
Lorsque le vent est faible, l’étai largable est frappé en tête de mât mais rangé sur le côté, souvent lové le long du balcon avant. Quand les conditions se dégradent, on le met en tension sur sa cadène pour étarquer le foc de brise et réduire la toile tout en conservant un bon équilibre sous voiles.
Pourquoi une cadène articulée plutôt que fixe
Un étai largable travaille selon des angles variables suivant
- la forme de la voile utilisée
- la position du point d’amure sur le pont
- la gîte du bateau
- les mouvements de tangage et de pilonnement dans la vague
Une cadène fixe impose un alignement strict des efforts. Dès que l’étai se décale, des contraintes de flexion et de torsion apparaissent sur la ferrure et sur le pont. À l’inverse, une cadène articulée suit naturellement le mouvement de l’étai grâce à son axe ou son cardan, ce qui réduit les pics de charge et les risques de rupture prématurée.
Ce type de cadène est donc recommandé pour les gréements évolutifs, notamment les étai largables, bas-étais et pataras fractionnés mobiles.
Les contraintes mécaniques à prendre en compte
L’étai largable transmet deux grandes familles d’efforts à la cadène articulée
- Traction axiale très élevée lors de la tension de l’étai avec un palan ou un ridoir
- Efforts alternés créés par les surventes, le clapot et les mouvements de mât
Ces efforts se répercutent ensuite sur
- la platine de la cadène et ses boulons
- la structure de pont ou de coque à laquelle elle est ancrée
- les renforts internes, contre-plaques et varangues
Une cadène articulée bien dimensionnée permet de canaliser ces charges en traction plutôt qu’en flexion. C’est l’axe d’articulation qui absorbe les variations d’angle, tandis que la platine travaille principalement dans son plan, ce qui est beaucoup plus favorable pour la tenue mécanique du montage.
Choisir la bonne cadène articulée pour son étai largable
Matériaux et qualité de fabrication
La majorité des cadènes articulées dédiées aux étais largables sont en inox 316L haute résistance, parfois poli miroir pour une meilleure tenue à la corrosion. Sur certains bateaux de grande croisière ou de régate au large, on rencontre aussi des modèles usinés dans des inox spéciaux, voire des alliages titane, mais ces solutions restent plus rares et coûteuses.
Pour un usage plaisance avancée, privilégiez
- un inox 316L ou équivalent avec certificat matière
- une finition sans arrêtes vives pour préserver les manilles et terminaisons de câbles
- un axe d’articulation conséquent, démontable et goupillé
- un jeu contrôlé dans l’articulation pour éviter les chocs et martèlements
Un usinage propre, sans piqûres ni soudures grossières est un bon indicateur de qualité. Les pièces d’accastillage structurel ne doivent jamais être choisies uniquement sur le critère du prix.
Dimensionnement par rapport au plan de voilure
Le dimensionnement de la cadène articulée doit tenir compte
- de la surface du foc ou tourmentin prévu sur l’étai largable
- du déplacement du bateau et de son programme (côtier, hauturier, régate)
- du matériau de mât et du type de gréement (fractionné, en tête)
Les fabricants d’accastillage indiquent généralement une charge de travail (SWL) et une charge de rupture. Pour un étai largable, il est prudent d’adopter une marge de sécurité confortable, surtout si l’on envisage la navigation hauturière et les mers formées. L’objectif est que la cadène soit dimensionnée au moins comme l’étai permanent principal, souvent un peu au-dessus.
| Type de voilier | Surface foc de brise | Cadène articulée recommandée |
|---|---|---|
| Croisière 30 pieds | 10 à 15 m² | SWL ≥ 2 t, axe ≥ 10 mm |
| Croisière 40 pieds | 15 à 25 m² | SWL ≥ 3,5 t, axe ≥ 12 mm |
| Voyage 45-50 pieds | 20 à 30 m² | SWL ≥ 5 t, axe ≥ 14 mm |
Ces valeurs restent indicatives. La règle de base reste de s’aligner sur le dimensionnement du reste du gréement, et de consulter un gréeur en cas de doute.
Compatibilité avec ridoirs, manilles et systèmes de tension
La cadène articulée doit s’intégrer au système complet de l’étai largable
- type de terminaison en bas d’étai (ridoir, palan textile, mousqueton HR)
- diamètre et longueur utile de manille ou de manille lyre
- présence éventuelle d’un enrouleur de foc de brise
Il est important de vérifier
- le diamètre de l’axe de cadène par rapport au diamètre de la manille
- la liberté de mouvement une fois le système monté sous tension
- l’absence de frottement direct entre les filets de ridoir et la platine de cadène
Un montage cohérent permet de garder l’articulation fonctionnelle tout en offrant un alignement correct de l’étai et des moyens de tension.
Positionnement et montage d’une cadène articulée d’étai largable
Choix de l’emplacement sur le pont
La position de la cadène articulée conditionne à la fois la géométrie de la voile et les efforts structurels. On cherche un compromis entre
- performance de la voile (angle avec le mât, recouvrement, centre de poussée)
- structure du bateau (cloisons, varangues, renforts, collision bulkhead)
Les points à vérifier
- alignement approximatif de la cadène avec la tête de mât où est frappé l’étai largable
- possibilité d’installer en dessous une contre-plaque ou un renfort conséquent
- absence d’interférence avec l’ancre, le davier ou un enrouleur de génois
Sur beaucoup de voiliers de croisière, on positionne l’étai largable sensiblement en arrière de l’étrave, au droit d’une cloison étanche ou d’un puits d’ancre renforcé. Une étude structurelle même simple permet de valider que la zone supportera les efforts répétés de l’étai.
Renforts, contre-plaques et étanchéité
Le montage d’une cadène articulée ne se limite pas à la fixation par quelques boulons. Pour un étai largable, il est recommandé de prévoir
- une contre-plaque inox ou aluminium épais à l’intérieur
- si possible, un reliage à une cloison ou une varangue par barres ou tirants
- une stratification locale pour épaissir le pont dans la zone sollicitée
Du point de vue étanchéité, on utilisera un mastic adapté à l’accastillage structurel, compatible avec l’inox et les stratifiés polyester ou époxy. Un serrage progressif et contrôlé des boulons, effectué après polymérisation partielle du mastic, garantit un bon écrasement sans tout chasser.
À l’intérieur, veillez à ce que les écrous et rondelles soient facilement inspectables, sans risque de corrosion cachée. L’accès doit permettre un contrôle régulier, surtout après les premières sorties sous forte tension de l’étai.
Réglage de l’axe et liberté d’articulation
L’efficacité d’une cadène articulée dépend de la liberté de mouvement de son axe. Lors du montage
- vérifiez que l’axe est correctement goupillé ou freiné
- contrôlez que l’articulation bascule facilement dans le plan de traction de l’étai
- assurez-vous qu’aucun élément de pont ou de ralingue de voile ne vient en butée
Une fois l’étai sous tension, il doit être possible d’observer un léger mouvement d’accompagnement lorsque le bateau gîte ou travaille dans la vague. Si la cadène semble contrainte, ou si la charge fait fléchir le ridoir de façon anormale, c’est que l’angle de travail n’est pas idéal ou que l’articulation est insuffisamment libre.
Utilisation au quotidien, entretien et contrôles de sécurité
Mettre en tension et larguer l’étai en sécurité
L’étai largable articulé se manipule selon un protocole simple mais rigoureux
- frapper d’abord l’étai en tête de mât ou sur son point fixe
- présenter ensuite la terminaison basse sur l’axe de la cadène articulée
- installer la manille ou le connecteur en prenant soin de bien engager toute la largeur
- mettre en tension progressivement au palan ou ridoir, en surveillant la déformation éventuelle du pont
Pour le largage, on procède en sens inverse, en relâchant la tension à l’aide du système prévu, puis en retirant la manille de la cadène. Lors de ces opérations, il est important de ne jamais se placer dans l’axe de l’étai ou du palan sous tension, afin d’éviter tout risque de retour violent en cas de rupture.
Inspection régulière de la cadène articulée
Comme tout accastillage structurel, la cadène articulée doit faire l’objet de contrôles visuels fréquents
- recherche de traces de corrosion, piqûres, fendillements
- vérification du jeu de l’axe d’articulation (ni trop serré, ni excessivement lâche)
- contrôle de serrage des boulons et de l’état du mastic d’étanchéité
Un examen plus complet est recommandé avant un grand départ ou en début de saison. Il peut inclure
- le démontage de l’axe pour inspection
- le nettoyage et le polissage léger des zones en contact avec les manilles
- l’inspection de la contre-plaque intérieure et des renforts
Dès le moindre doute sur une fissure ou une déformation, la pièce doit être remplacée. On ne répare pas une cadène articulée structurelle, on la change par un modèle équivalent ou renforcé.
Bonnes pratiques pour prolonger la durée de vie
Quelques habitudes simples permettent d’augmenter significativement la durée de vie d’une cadène articulée d’étai largable
- rincer régulièrement à l’eau douce après les navigations salées ou sablonneuses
- éviter les manilles ou ridoirs de qualité inférieure qui marquent l’inox de la cadène
- proscrire les mélanges de métaux incompatibles sans isolation adéquate
- limiter les chocs répétés lorsque l’étai est stocké ou non tendu
En respectant ces points, la cadène travaillera dans des conditions maîtrisées et conservera longtemps ses propriétés mécaniques. La sécurité globale du gréement en dépend directement.
