Comprendre le rôle décisif de la cadène sur un bateau
Sur un voilier, la cadène fait partie des pièces d’Accastillage les plus sollicitées, car elle relie le gréement dormant à la structure du bateau. Une mauvaise configuration ou un mauvais choix entre cadène fixe et cadène articulée peut entraîner un vieillissement prématuré du mât, du pont ou des liaisons de structure. Comprendre les différences mécaniques, les contraintes et les usages typiques permet de sécuriser le gréement et d’optimiser les performances.
La cadène doit transmettre des charges parfois considérables sans se déformer ni arracher ses points d’ancrage. Le type de cadène influence la façon dont ces charges sont réparties, la tolérance aux variations d’angle et la facilité d’installation. Le choix ne se résume donc pas à une question de budget, il impacte directement la durabilité du bateau et sa marge de sécurité.
Avant de comparer fixe et articulée, il est utile de rappeler le rôle de la cadène dans l’architecture globale. Elle crée le lien entre le hauban, le bas-hauban ou l’étai et la structure porteuse. Elle travaille principalement en traction, mais des efforts de cisaillement et de flexion apparaissent dès que le plan de traction s’écarte de son axe idéal. C’est précisément à ce niveau que le choix du type de cadène devient crucial.

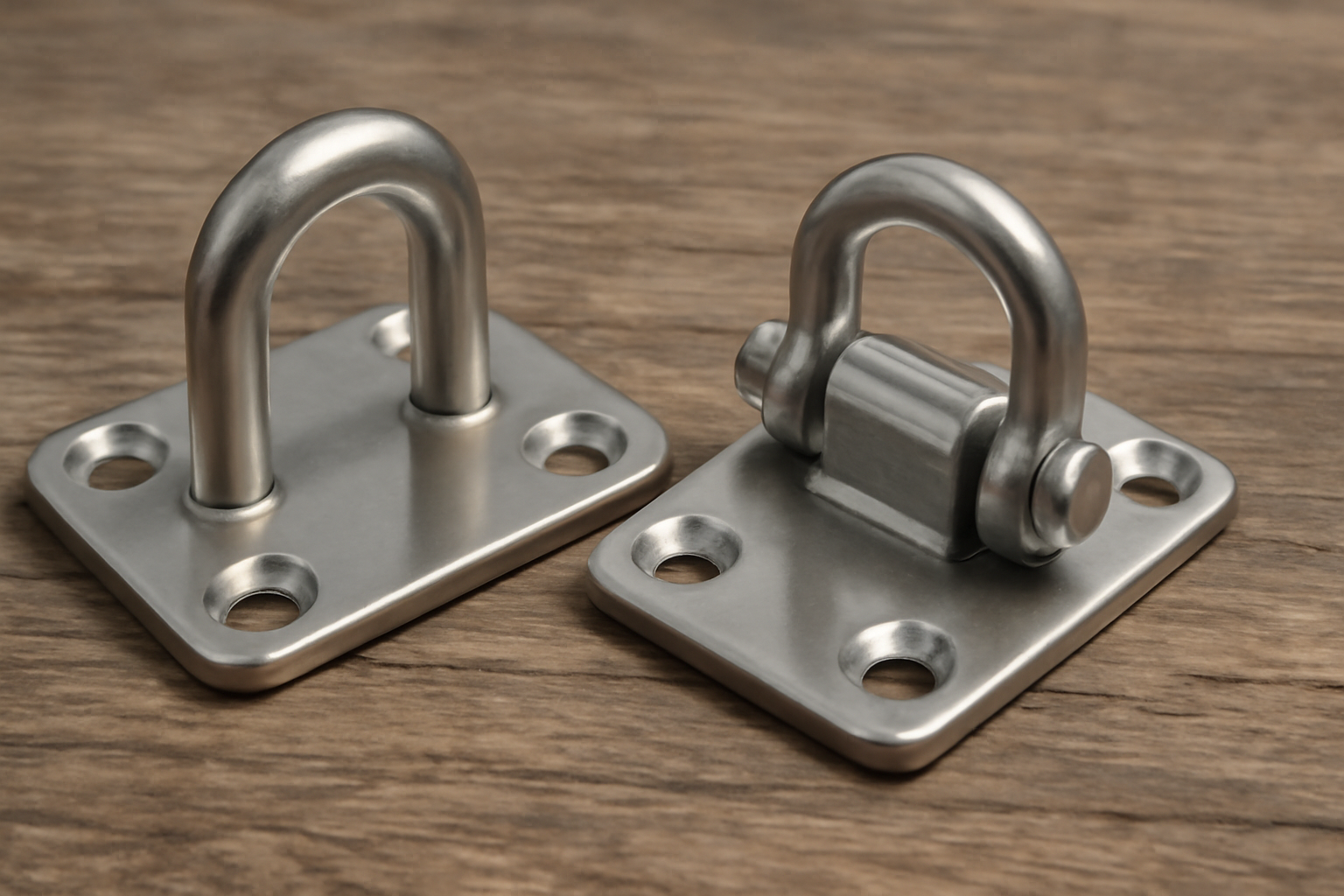

Cadène fixe atouts, limites et usages recommandés
La cadène fixe est la configuration la plus simple. Il s’agit généralement d’une platine ou d’une patte inox soudée ou usinée, boulonnée au pont ou à la coque. Elle présente une orientation définie par le concepteur et n’autorise pas ou très peu de mouvement en service. Ce caractère rigide offre des avantages de précision, tout en imposant des contraintes sur la pose et le réglage.
Principaux avantages de la cadène fixe
Le premier atout de la cadène fixe réside dans sa grande rigidité. Les efforts passent directement dans l’axe prévu, sans jeu mécanique. Cette absence de mobilité assure un maintien très précis du plan de voilure et du calage du mât. Sur un voilier de régate ou un croiseur très toilé, cet aspect peut contribuer à la régularité des réglages.
La conception fixe simplifie aussi la structure. Moins de pièces mobiles signifie moins de risques d’usure par frottement, de jeu qui se crée dans le temps ou de pertes de charge. L’inspection est aisée, car les points critiques sont visibles autour de la platine, des boulons de fixation et des zones de stratification d’ancrage. Une cadène fixe bien posée se comporte souvent comme un élément quasi monolithique du bateau.
Autre avantage, le coût reste souvent plus contenu à résistance équivalente. Les cadènes fixes sont disponibles dans une grande variété de formes, de l’œil de pont discret au rail de cadène plus élaboré, ce qui facilite la recherche d’une solution adaptée aux bateaux de série comme aux unités custom.
Limites et risques d’une cadène non articulée
La principale limite tient au fait qu’une cadène fixe tolère mal les écarts d’alignement. Si le hauban ne travaille pas parfaitement dans l’axe prévu, la cadène, le ridoir ou la terminaison peuvent subir des contraintes de flexion ou de torsion. Cela se produit par exemple quand le bateau gîte fortement, quand le gréement est légèrement décalé ou lorsque le mât pompe dans la mer formée.
Ces efforts parasites peuvent provoquer à long terme
- un ovalisation des perçages dans le pont
- une fissuration de la stratification d’ancrage
- un début de coude ou de marquage sur la cadène elle-même
- un vieillissement accéléré des embouts de haubans ou des ridoirs
Autre inconvénient, la cadène fixe laisse moins de marge de manœuvre en cas de modification du plan de voilure ou de changement de type de gréement. Sur un bateau destiné à évoluer, par exemple lors d’un passage de gréement 7/8 à un plan plus toilé, une solution rigide impose parfois des travaux de structure plus lourds.
Situations où privilégier une cadène fixe
Une cadène fixe est particulièrement adaptée quand les conditions suivantes sont réunies
- géométrie de gréement bien définie, sans variation importante d’angle
- voilier plutôt orienté performance, où la précision des réglages prime
- structure de pont ou de coque suffisamment rigide pour limiter les déformations
- navigation principalement côtière ou hauturière modérée, avec une mer généralement maîtrisable
Sur un croiseur de taille moyenne à grand tirant d’air, bien conçu et correctement rigidifié, une série de cadènes fixes correctement dimensionnées assure un excellent compromis entre simplicité, robustesse et efficacité. Le point clé reste le soin apporté à la pose et au contrôle périodique.
Cadène articulée fonctionnement, sécurités et champs d’application
Contrairement au modèle fixe, la cadène articulée intègre un axe ou une chape qui permet un mouvement contrôlé. Ce principe offre une liberté angulaire, afin que le hauban, l’étai ou une autre liaison puisse rester aligné avec son axe d’effort, même lorsque le bateau gîte, pompe ou subit de fortes contraintes dynamiques.
Pourquoi l’articulation apporte une sécurité supplémentaire
L’intérêt premier d’une cadène articulée repose sur la réduction des efforts de flexion au niveau de la terminaison de hauban. En permettant au point de fixation de s’orienter dans le plan de traction, on conserve des efforts principalement axiaux, ce qui préserve autant la cadène que les ridoirs, les axes et les sertissages.
Ce principe augmente la tolérance à plusieurs phénomènes
- gîtes importantes et répétées
- pompage du mât dans la houle longue
- légers défauts d’alignement entre cadène et embout de hauban
- variations d’angle sur des gréements fractionnés ou complexes
En pratique, une articulation correctement dimensionnée diminue le risque de casse brutale par fatigue ou par choc. Elle agit comme un petit amortisseur géométrique, en absorbant les écarts d’orientation au lieu de les renvoyer dans la structure ou les terminaisons métalliques.
Contraintes et points de vigilance des cadènes articulées
Ce gain de tolérance s’accompagne malgré tout de contraintes spécifiques. Une cadène articulée comporte plus de pièces donc plus de surfaces de contact, de goupilles, d’axes, de rondelles et parfois de bagues. Chaque liaison supplémentaire représente un point d’usure potentiel qui doit être inspecté régulièrement.
Les jeux qui apparaissent au fil du temps peuvent générer
- des chocs répétés entre pièces métalliques
- un martèlement des axes et des trous de chape
- du bruit et des vibrations parasites dans le gréement
- une corrosion plus insidieuse aux zones de frottement
Il est aussi nécessaire de rester attentif au sens de travail de l’articulation. Une chape conçue pour travailler dans un plan précis ne doit pas être sollicitée en torsion. Une mauvaise sélection de modèle, par exemple une articulation qui ne couvre pas suffisamment l’angle réel, peut annuler le bénéfice recherché et générer un point faible.
Typologies de bateaux et d’usages favorables à l’articulation
Les cadènes articulées se révèlent particulièrement pertinentes pour
- les voiliers de grande croisière soumis à de longues traversées
- les unités naviguant souvent dans des mers croisées ou agitées
- les gréements fractionnés avec bas-haubans multiples ou outriggers
- les bateaux où le pont présente des déformations notables en charge
Sur un bateau de voyage chargé en équipements et en vivres, où la structure travaille davantage, l’articulation accepte mieux les petits mouvements relatifs entre mât et coque. Ce type d’installation offre une marge d’erreur précieuse pour le plaisancier qui ne souhaite pas être au dixième de tour de ridoir en permanence.
Comparatif cadène fixe ou articulée critères de choix pratiques
Pour décider entre cadène fixe et articulée, il convient de mettre en balance plusieurs critères, liés autant au bateau lui-même qu’à son programme de navigation et à l’expérience de l’équipage. La question n’est pas seulement technique, elle touche aussi au confort d’entretien et à la marge de sécurité recherchée.
Performance, précision et stabilité du gréement
Un gréement très pointu, cherchant à maintenir une régularité maximale de la géométrie, pourra tirer profit d’une solution fixe, surtout lorsque le pont et la coque sont rigides et peu sujets à la déformation. L’absence de jeu dans la liaison permet une lecture plus directe des tensions de haubans et un calage fin du cintre de mât.
À l’inverse, une cadène articulée introduit une petite liberté qui rend les réactions du gréement légèrement plus souples. Pour un usage de croisière, ce comportement peut être jugé plus tolérant. L’écart de performance pure reste généralement modeste sur la plupart des voiliers de série, surtout lorsque les articulations sont de bonne qualité et correctement dimensionnées.
Maintenance, inspection et longévité
Sur le plan de l’entretien, la cadène fixe offre un schéma simple. Les zones critiques se limitent aux points suivants
- boulons de fixation et éventuelles rondelles larges
- étanchéité de pont ou de coque autour de la cadène
- stratification ou renforts internes
- corrosion éventuelle sur la surface accessible de la platine
Une cadène articulée ajoute à ces points les éléments suivants
- axes de chape et goupilles de sécurité
- usure des perçages dans les pièces mobiles
- corrosion localisée dans les zones de frottement
- évolution des jeux dans le temps
Pour un propriétaire prêt à consacrer du temps à l’inspection systématique et au remplacement préventif de petites pièces, la solution articulée reste fiable. Pour un bateau laissé longtemps sans surveillance ou utilisé de façon saisonnière avec peu de contrôle, une cadène fixe bien dimensionnée peut se révéler plus rassurante.
Tableau de synthèse des usages typiques
| Profil de bateau | Cadène fixe | Cadène articulée |
|---|---|---|
| Voilier de régate légère | Recommandée pour la rigidité | Possible mais moins courante |
| Croiseur côtier | Très adaptée si bonne structure | Intéressante en mer formée |
| Grand voyage et transocéan | OK si parfaitement dimensionnée | Souvent préférable pour la tolérance |
| Bateau ancien structure souple | À surveiller de près | Apporte une marge de sécurité |
Conseils d’installation et de contrôle pour un gréement plus sûr
Que vous optiez pour une cadène fixe ou articulée, la sécurité repose avant tout sur la qualité de la pose et sur la régularité des inspections. Une pièce surdimensionnée mais mal installée restera fragile, alors qu’un composant correctement calculé et intégré pourra traverser des années de navigation exigeante.
Bonnes pratiques à l’installation
Quelques points clés à respecter lors de l’installation ou du remplacement
- vérifier l’alignement réel entre cadène et terminaison de hauban
- adapter les renforts internes à la charge attendue, avec une répartition large
- soigner l’étanchéité pour éviter les infiltrations d’eau dans les âmes de pont
- utiliser des boulons, rondelles et contre-plaques de qualité marine
- respecter les couples de serrage pour ne pas écraser les matériaux sandwich
Sur une cadène articulée, il est essentiel de choisir des axes en inox marin adaptés au diamètre des embouts de haubans, sans jeu excessif mais sans serrage bloquant. Une articulation trop comprimée travaille mal et peut se gripper, perdant tout son intérêt.
Rythme et méthode de contrôle
Un contrôle visuel régulier permet d’anticiper la plupart des problèmes. Il est recommandé de vérifier au minimum
- à chaque début de saison, l’état général des cadènes et de leurs fixations
- après un gros coup de vent ou une traversée exigeante
- lors de tout réglage significatif du gréement
Les signes d’alerte à prendre au sérieux incluent
- fissures ou microfissures dans le gelcoat autour de la cadène
- traces de rouille ou de coulure brunâtre au droit des fixations
- jeu anormal dans une articulation ou un axe
- déformation visible de la platine ou de la chape
En cas de doute, une dépose partielle pour inspection interne apporte une confirmation. La prévention consiste aussi à remplacer périodiquement les petites pièces de liaison, en particulier sur les cadènes articulées, afin de prévenir l’usure discrète qui précède souvent les ruptures brutales.
En définitive, le choix entre cadène fixe ou articulée doit se faire en fonction du bateau, du programme de navigation et du niveau de vigilance souhaité sur l’entretien. En comprenant précisément le rôle de chaque type et en appliquant des pratiques d’installation rigoureuses, il est possible de bénéficier d’un gréement à la fois fiable, durable et adapté à vos navigations.
