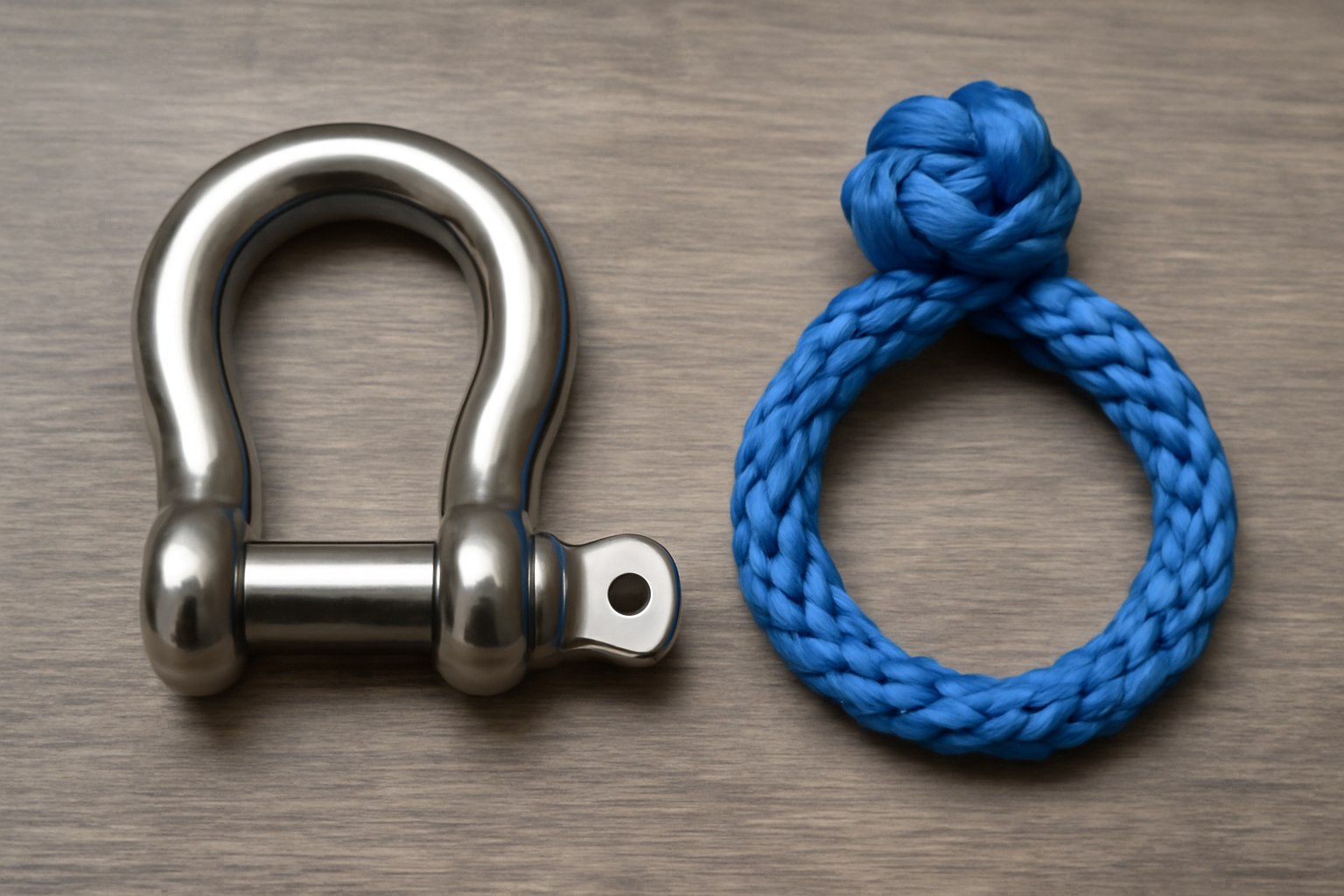

Comprendre les différences entre manille inox et manille textile
Choisir entre une manille inox et une manille textile n’est pas anodin pour la sécurité et la performance d’un bateau. Parmi l’accastillage essentiel, ces manilles pour bateau jouent un rôle clé dans la liaison entre cordages, chaînes, poulies et points fixes du pont. Comprendre leurs spécificités permet d’éviter les erreurs de montage, les casses prématurées et les mauvaises surprises en navigation.
Une manille est un connecteur mécanique ou souple qui sert à assembler deux éléments différents, par exemple une ancre et sa chaîne, un palan et son point d’amarrage, ou encore une écoute avec une poulie. On distingue deux grandes familles de produits, les manilles en inox, rigides et métalliques, et les manilles textiles, souples et fabriquées à partir de fibres techniques. Chaque type présente des avantages et des limites qui vont impacter la fiabilité, la durabilité et la facilité d’utilisation à bord.
Manille inox définition et caractéristiques clés
La manille inox est un connecteur métallique en acier inoxydable, généralement en A4 ou AISI 316 pour l’environnement marin. Elle se compose d’un corps en forme de U ou de lyre et d’un axe vissé ou goupillé. Sa principale qualité réside dans sa très grande résistance mécanique et sa bonne tenue à la corrosion en milieu salin, à condition de choisir un inox marin de qualité.
Les principaux types de manilles inox se classent selon la forme et le système de fermeture
- Manille droite pour alignement des charges
- Manille lyre pour plus de liberté de mouvement et d’angles de travail
- Manille longue pour décaler ou allonger une liaison
- Manille à axe imperdable pour sécuriser les montages soumis aux vibrations
- Manille lyre haute résistance pour usages techniques exigeants
La forme influe sur la répartition des efforts et sur la façon dont les éléments s’orientent sous charge, d’où l’importance de bien choisir le modèle en fonction de l’application réelle à bord.
Manille textile définition et principe
La manille textile est un connecteur souple réalisé en cordelette de haute technologie, souvent en dyneema ou fibre UHMWPE. Elle fonctionne comme une boucle fermée par un nœud ou un système de bouton textile. Sa force réside dans son rapport résistance poids exceptionnel, avec une résistance mécanique parfois supérieure à celle de l’inox pour un encombrement et une masse nettement inférieurs.
Une manille textile travaille principalement en traction. La charge se répartit sur l’ensemble des brins de la boucle, ce qui limite les points de concentration d’effort. En contrepartie, elle reste sensible aux agressions mécaniques, aux arêtes vives et à l’abrasion. La qualité de la fibre, du tressage et du montage est décisive pour garantir la sécurité.
Avantages et limites de la manille inox
La manille inox constitue encore le standard dans de nombreuses applications d’accastillage. Elle rassure par sa robustesse visible et par sa durabilité éprouvée. Toutefois, son utilisation comporte des inconvénients qu’il faut connaître pour adapter ses choix d’équipement et de montage.
Forces de la manille inox en navigation
Les atouts majeurs de la manille inox pour bateau sont bien identifiés
- Résistance mécanique élevée à la traction et au cisaillement
- Faible allongement sous charge pour des réglages précis
- Comportement prévisible même en surcharge modérée
- Durabilité face aux UV et au sel avec un inox marin de qualité
- Compatibilité universelle avec chaînes, élingues, poulies et cadènes
La manille inox accepte relativement bien les chocs ponctuels, les charges dynamiques et les petits chocs contre le pont ou les ferrures. Elle reste aussi appréciée pour les montages permanents, par exemple sur mouillage ou sur gréement fixe, où l’on recherche une solution stable et peu sensible au vieillissement.
Limites et risques spécifiques de la manille inox
Malgré ses qualités, la manille inox comporte quelques limites importantes à prendre en compte
- Poids non négligeable sur les parties hautes du gréement
- Risque de blessures ou de chocs pour l’équipage en cas de mouvement brusque
- Bruits et martèlements sur le pont ou les rails
- Corrosion possible en cas d’inox bas de gamme ou de pollution galvanique
- Risque de desserrage de l’axe si non sécurisé par goupille ou frein fileté
Il faut aussi surveiller les phénomènes d’usure par frottement, en particulier lorsque la manille inox travaille en rotation contre une cosse, une manille concurrente ou un anneau fixe. Cette usure peut réduire la section utile du métal sans être immédiatement visible, d’où la nécessité d’inspections régulières.
Situations où la manille inox reste incontournable
Certains usages plaident clairement en faveur de la manille inox
- Mouillage principal sur chaîne acier
- Liaisons structurelles ou de sécurité critique
- Environnements très abrasifs pour les fibres textiles
- Zones exposées à la chaleur ou aux frottements répétitifs
- Montages nécessitant un serrage contrôlé avec couple connu
Pour ces applications, le caractère rigide, la résistance à long terme et la facilité d’inspection visuelle de l’inox procurent un niveau de sécurité difficile à égaler avec des solutions textiles, surtout lorsque le bateau reste à l’eau toute l’année.
Avantages et limites de la manille textile
La manille textile connaît un essor important sur les bateaux modernes, aussi bien en croisière rapide qu’en régate. Son développement découle directement des progrès des fibres haut module, capables de rivaliser avec l’acier en résistance linéaire tout en étant beaucoup plus légères.
Les bénéfices concrets à bord
Installer des manilles textiles apporte plusieurs avantages sensibles au quotidien
- Allègement significatif du gréement courant et des renvois de pont
- Absence de pièces métalliques qui cognent sur le mât ou le pont
- Manutention plus sûre pour l’équipage, sans arêtes dures
- Souplesse de montage sur des points d’accroche difficiles d’accès
- Excellente résistance à la fatigue en flexion lorsqu’elles sont bien dimensionnées
La capacité d’une manille textile à épouser la forme des pièces auxquelles elle se connecte limite les points durs et les concentrations de charge. Elle devient aussi très intéressante pour réaliser des montages temporaires, ajustables et faciles à démonter, par exemple pour des réglages de voiles d’avant, des barber haulers ou des palans additionnels.
Contraintes d’utilisation et d’entretien
L’usage des manilles textiles impose une certaine rigueur afin de conserver un bon niveau de sécurité
- Éviter les arêtes vives ou angles agressifs
- Protéger les zones de frottement par gaines ou renforts
- Contrôler régulièrement l’état des fibres et des épissures
- Rincer à l’eau douce après de longues navigations
- Écarter les sources de chaleur ou de solvants agressifs
Une manille textile doit être remplacée dès que l’on observe des signes d’usure avancée, notamment des brins cassés, un peluchage prononcé ou un affinement local. L’apparente souplesse ne doit pas masquer la réalité mécanique, la sécurité repose sur l’intégrité complète de la fibre sur toute la section de travail.
Applications typiques des manilles textiles
On retrouve particulièrement les manilles textiles dans les usages suivants
- Connexions d’écoutes de spi et de gennaker
- Liaisons poulies sur rails de fargue ou cadènes de pont
- Poulies textiles avec manille intégrée
- Points d’amure réglables ou barber haulers
- Montages temporaires pour essais de réglages ou d’équipement
Sur un voilier orienté performance, la généralisation des manilles textiles sur tout le gréement courant permet de réduire le poids en tête et de supprimer une grande partie des bruits parasites liés à l’accastillage métallique, ce qui améliore à la fois la vitesse et le confort.
Comparatif manille inox et manille textile selon les usages
Plutôt que d’opposer manille inox et manille textile, il est pertinent de réfléchir en fonction de l’usage et des contraintes mécaniques. Chaque technologie trouve sa place dans un schéma d’accastillage global cohérent, où l’on combine robustesse, légèreté et sécurité.
Tableau récapitulatif des principaux critères
| Critère | Manille inox | Manille textile |
|---|---|---|
| Résistance mécanique | Très élevée en traction et cisaillement | Très élevée en traction pure, sensible aux coupes |
| Poids | Important, surtout en tête de mât | Très faible, idéal pour la performance |
| Résistance à l’abrasion | Bonne sur surfaces lisses | Moyenne, nécessite protections |
| Vieillissement UV | Excellence si inox marin | Variable selon la fibre, à surveiller |
| Facilité d’inspection | Section métal visible | Usure parfois moins évidente |
| Sécurité de fermeture | Axe vissé ou goupillé | Bouton ou nœud textile à contrôler |
Choix pour mouillage, amarrage et sécurité
Pour le mouillage principal et les liaisons critiques de sécurité, la manille inox reste généralement privilégiée. La liaison ancre chaîne ou chaîne câblot profite de la rigidité et de la tenue mécanique des manilles inox, notamment en cas de chocs violents sur tocs de vagues ou de variations brusques de tension au mouillage.
Sur les amarres de port, une combinaison est possible. On peut utiliser de l’inox côté chaîne ou anneau fixe et introduire des éléments textiles côté bateau pour absorber les chocs et protéger les taquets. L’idée reste de limiter les pièces métalliques qui risquent de frapper la coque ou le pont tout en conservant une marge de sécurité élevée sur les points fixes.
Choix pour gréement courant et réglages fins
Sur le gréement courant, la manille textile s’impose de plus en plus. Elle permet de multiplier les points de réglage, de déplacer facilement une poulie ou un palan et d’optimiser la géométrie de la voile en fonction des conditions de vent. Le poids réduit limite aussi l’inertie des mouvements de voiles légères comme les spinnakers asymétriques.
Pour des montages nécessitant un ajustement futur ou un démontage fréquent, la manille textile garde un net avantage. Elle se démonte sans outil, accepte des angles de travail variés et peut être adaptée en longueur ou en diamètre selon les évolutions du bateau et de son plan de pont.
Bien dimensionner et entretenir ses manilles
Une fois le type de manille choisi, inox ou textile, il reste à dimensionner correctement chaque élément et à mettre en place une routine d’entretien. Ces deux aspects conditionnent la longévité de l’accastillage et la sécurité globale du bateau, que l’on navigue en croisière familiale ou en régate engagée.
Critères de dimensionnement à respecter
Pour le choix des dimensions, plusieurs paramètres doivent être pris en compte
- Charge de travail admissible des manilles
- Charge de rupture annoncée par le fabricant
- Diamètre des cordages ou de la chaîne associée
- Angles de travail prévus en utilisation réelle
- Facteur de sécurité en fonction du type de navigation
En pratique, il est prudent de surdimensionner légèrement, en particulier pour les manilles textiles soumises à des efforts dynamiques importants. Il vaut mieux opter pour un modèle un peu plus fort que de chercher à gagner quelques grammes au détriment de la marge de sécurité.
Bonnes pratiques d’installation
Au montage, quelques règles simples améliorent nettement la fiabilité
- Aligner au mieux les axes de traction
- Éviter les torsions et croisement de manilles entre elles
- Protéger les points de contact contre l’usure prématurée
- Bloquer les axes inox par goupille, fil ou frein filet adapté
- Vérifier l’absence de bavures ou d’arêtes tranchantes
Sur les manilles textiles, il est recommandé de contrôler que le bouton ou le nœud de fermeture ne risque pas de se coincer dans un renvoi ou une réa de poulie. Une manille textile trop courte ou mal positionnée peut créer des contraintes inattendues qui réduisent sa durée de vie.
Routines d’inspection et renouvellement
Une inspection régulière permet d’anticiper les problèmes avant qu’ils ne surviennent en mer
- Contrôle visuel des axes et corps de manilles inox
- Recherche de fissures, piqûres de corrosion ou déformations
- Vérification du bon serrage et de l’absence de jeu excessif
- Examen des fibres externes et internes sur les manilles textiles
- Remplacement systématique en cas de doute sur l’intégrité
Planifier ces inspections au moins une fois par saison, et plus souvent pour les bateaux intensivement utilisés, permet de conserver un parc de manilles cohérent et fiable. Une politique de remplacement préventif sur les points critiques reste une approche raisonnable pour toute pratique engagée ou professionnelle.
