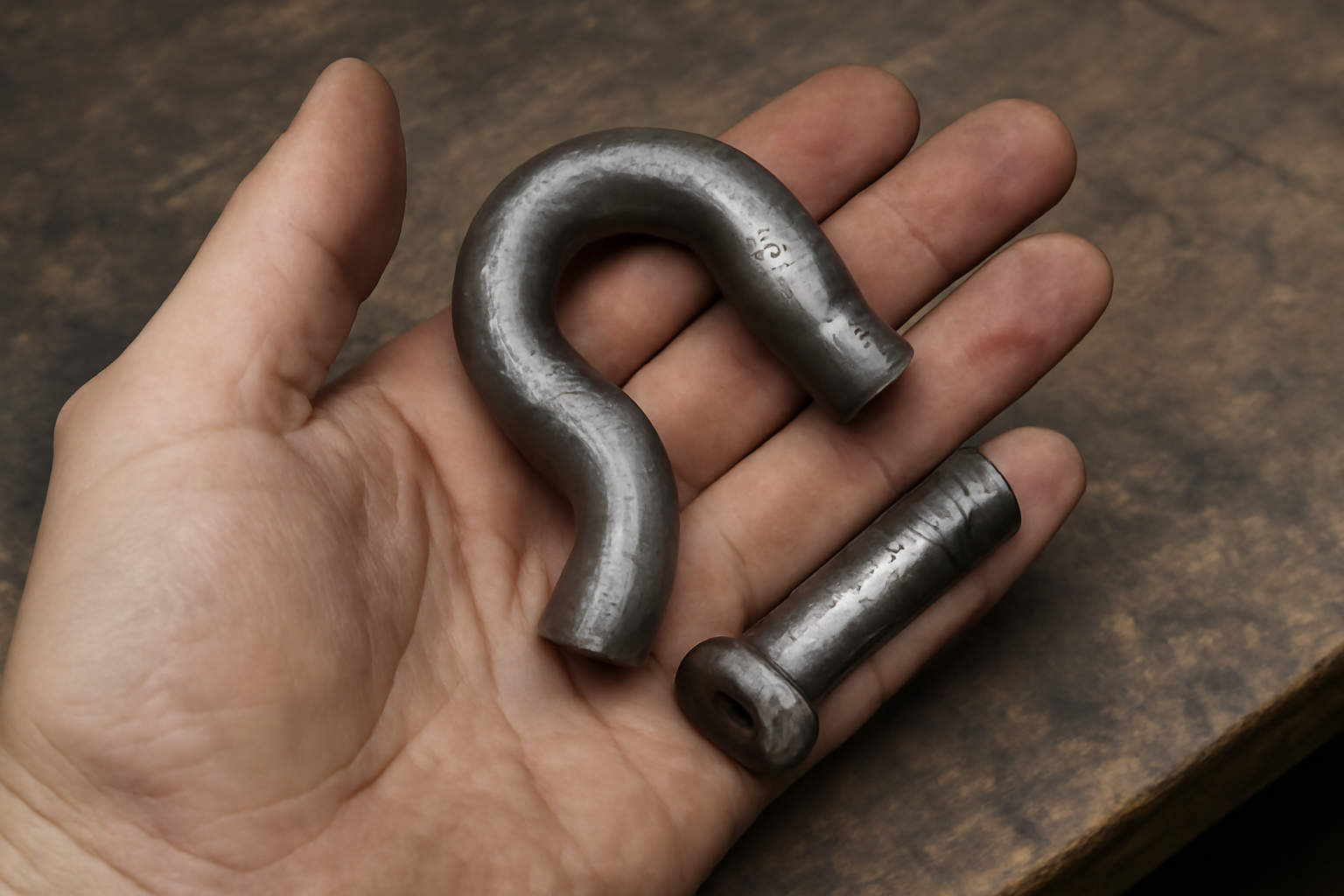

Comprendre pourquoi une manille se tord
Sur un bateau, une manille n’est jamais censée se déformer en usage normal. Quand une manille se tord, cela signifie presque toujours une contrainte excessive ou une mauvaise configuration du gréement ou de la fixation. Avant même d’envisager de redresser une manille tordue, il faut comprendre ce qui a provoqué la déformation pour éviter que le problème ne se reproduise. Pour ceux qui renouvellent leur équipement, il est possible de choisir des manilles pour bateau adaptées aux efforts réellement subis à bord.
Une manille tordue perd une partie de sa capacité mécanique. Même si elle paraît encore utilisable à l’œil nu, sa résistance réelle est devenue incertaine. En matière de sécurité à bord, tout doute sur un élément de liaison doit être pris au sérieux.
Les causes fréquentes de déformation
Plusieurs situations typiques entraînent une manille tordue à bord d’un bateau. En les identifiant, on peut déjà anticiper le remplacement par un modèle plus adapté et corriger le montage associé.
- Effort de traction supérieur à la charge de travail recommandée
- Choc brutal ou à-coup sur un mouillage ou une remorque
- Manille travaillant en biais au lieu de travailler dans l’axe
- Incompatibilité entre diamètre de la manille et celui de la chaîne ou du point d’ancrage
- Mauvais serrage de l’axe qui laisse du jeu et provoque des contraintes localisées
Dans toutes ces situations, la manille n’est que le maillon visible d’un problème plus large. Se focaliser uniquement sur le redressage revient à traiter le symptôme sans corriger la cause.
Différences entre manille acier galvanisé et manille inox
Les manilles en acier galvanisé et les manilles inox ne réagissent pas de la même manière en cas de surcharge. L’acier galvanisé a tendance à se déformer avant de rompre, ce qui peut donner un avertissement visuel. L’inox, lui, résiste mieux à la corrosion mais peut casser plus soudainement après déformation ou fatigue.
| Type de manille | Avantage principal | Comportement en surcharge | Usages typiques |
|---|---|---|---|
| Acier galvanisé | Bon rapport résistance / prix | Se déforme avant de rompre | Mouillage, remorquage, travaux portuaires |
| Inox A4 marin | Excellente tenue à la corrosion | Risque de rupture plus nette | Gréement, accastillage visible, milieux très corrosifs |
Comprendre ces différences aide à choisir le bon matériau et à mieux interpréter l’état d’une manille tordue.
Faut-il redresser une manille tordue ou la remplacer
La question clé pour la sécurité est simple mais essentielle. Une manille qui a été suffisamment chargée pour se déformer a déjà atteint ou dépassé sa limite élastique. À partir de ce point, la structure interne du métal est altérée et la résistance garantie par le fabricant n’est plus assurée.
Les risques cachés après déformation
Même si le redressage semble réussir, plusieurs risques subsistent et doivent être pris au sérieux pour la sécurité du bateau et de l’équipage.
- Perte de résistance mécanique la charge de rupture peut être fortement diminuée
- Microfissures internes difficiles voire impossibles à détecter à l’œil nu
- Fatigue accélérée la manille vieillira beaucoup plus vite en service
- Rupture brutale possible sans nouvelle déformation visible au préalable
Pour tous les points de liaison critiques, la recommandation des professionnels est claire une manille tordue doit être considérée comme suspecte, même si elle a été redressée avec soin.
Situations où le remplacement est indispensable
Dans de nombreux cas, la tentation de redresser provient de la volonté d’économiser une manille. Pourtant, le prix d’une manille neuve reste faible par rapport aux conséquences possibles d’une rupture en pleine manœuvre.
Le remplacement doit être considéré comme non négociable dans les cas suivants
- Manille utilisée pour le mouillage principal
- Liaison de remorquage ou de halage
- Point d’ancrage du gréement ou du haubanage
- Manille sur un palan de bôme ou de pataras
- Utilisation professionnelle avec passagers ou transport de matériel
Dans ces domaines, il est fortement déconseillé de conserver une manille tordue, même redressée. La manille d’origine peut être conservée uniquement comme exemple pour choisir un modèle de remplacement mieux dimensionné.
Cas limites pour un redressage provisoire
Pour des usages non critiques, certains plaisanciers peuvent envisager un redressage provisoire. Cette approche reste à manier avec prudence et doit être associée à une restriction volontaire d’usage.
- Utilisation dans un montage temporaire à faible charge
- Usage comme manille de secours, clairement identifiée
- Montage sur un équipement sans enjeu de sécurité
Dans ce cadre, il est raisonnable de limiter la charge à une fraction seulement de la charge de travail recommandée pour une manille neuve de même type. Cependant, cette solution demeure un compromis, à réserver aux situations où l’on n’a pas encore la possibilité de remplacer la manille.
Pourquoi le redressage fragilise le métal
Pour comprendre pourquoi redresser une manille est problématique, il faut se pencher sur le comportement du métal soumis à de fortes contraintes. Une manille est conçue pour travailler dans la zone élastique du matériau. Au-delà, les déformations deviennent permanentes.
Zone élastique et zone plastique
Lorsqu’une charge est appliquée sur une manille, le métal se déforme légèrement puis revient à sa forme initiale quand la charge disparaît. C’est la zone élastique. Quand la charge dépasse une certaine limite, appelée limite d’élasticité, la déformation devient irréversible.
- Zone élastique la forme initiale est récupérée intégralement
- Zone plastique la manille reste tordue même après décharge
- Rupture finale le métal casse après extension maximale
Une manille tordue se trouve par définition dans la zone plastique. La structure cristalline du métal y a été modifiée, avec apparition de contraintes résiduelles qui affaiblissent durablement la pièce.
Effet cumulatif des surcharges et du redressage
Redresser une manille tordue revient à imposer une nouvelle déformation au métal. On cumule alors
- La première surcharge qui a provoqué la torsion
- La contrainte supplémentaire due à l’opération de redressage
- Les efforts futurs en service
Cette accumulation peut sembler acceptable à court terme mais elle rapproche fortement la pièce de son point de rupture. De plus, lorsque la manille est chauffée pour faciliter le redressage, la répartition des traitements thermiques d’origine est perturbée, avec un impact possible sur la dureté et la résistance à la corrosion.
Conséquences spécifiques sur l’inox en milieu marin
L’inox marin est apprécié pour sa résistance à la corrosion, mais une déformation importante suivie d’un redressage peut favoriser la corrosion sous contrainte. Dans un environnement salin, ce phénomène est particulièrement redoutable, car il agit souvent à l’intérieur du métal sans signe externe marqué.
Une manille inox redressée peut donc
- Rompre à une charge bien inférieure aux spécifications
- Présenter une fissuration différée liée à la corrosion
- Donner une fausse impression de sécurité par son aspect lisse et brillant
C’est une des raisons pour lesquelles les professionnels préfèrent supprimer purement et simplement du service les manilles inox qui ont subi une torsion visible.
Bonnes pratiques pour éviter de tordre une manille
Plutôt que de se demander s’il est possible de redresser une manille tordue, l’objectif le plus efficace est d’éviter qu’elle ne se déforme. Cela passe par quelques règles simples de choix, de montage et d’utilisation à bord.
Choisir la bonne manille pour chaque usage
Le premier levier de prévention est la sélection d’une manille adaptée à la charge et au contexte de travail. Plusieurs critères doivent être pris en compte.
- Résistance minimale recommandée en fonction du tonnage du bateau
- Type d’usage mouillage, remorquage, gréement, accastillage de pont
- Matière inox A4 marin ou acier galvanisé haute résistance
- Forme de la manille droite, lyre, manille longue, manille forgée
- Diamètre compatible avec les chaînes, câbles ou points d’ancrage
Une manille légèrement surdimensionnée apporte une sécurité confortable, surtout pour le mouillage principal ou pour une utilisation en conditions difficiles.
Respecter le bon montage en ligne d’effort
Une manille est conçue pour travailler dans l’axe. Lorsque les efforts sont mal répartis, des torsions et flexions indésirables apparaissent et favorisent la déformation.
- Éviter les angles trop fermés entre deux éléments reliés par la même manille
- Vérifier que la charge principale ne porte pas uniquement sur l’axe vissé
- Utiliser une manille lyre quand les angles de travail sont importants
- Adapter la forme de la manille à la géométrie réelle du montage
Un contrôle visuel rapide avant chaque sortie permet souvent de repérer les montages à risque, notamment sur les lignes de mouillage et les points d’ancrage du gréement.
Entretenir et inspecter régulièrement les manilles
Un suivi simple mais régulier des manilles fait partie de l’entretien de base du bateau. Cette inspection doit être à la fois visuelle et fonctionnelle.
- Contrôler l’absence de déformation, même légère
- Vérifier la facilité de vissage et de dévissage de l’axe
- Rechercher toute amorce de fissure, piqûre de corrosion ou usure localisée
- Remplacer immédiatement les manilles suspectes sur les montages critiques
Un tableau de suivi peut être utile pour les bateaux de travail ou les structures accueillant du public.
| Élément contrôlé | Fréquence recommandée | Action en cas de doute |
|---|---|---|
| Manille de mouillage principal | À chaque saison et après gros coup de vent | Remplacement préventif |
| Manilles de gréement courant | Trimestriel ou toutes les 50 heures de navigation | Inspection détaillée et démontage |
| Manilles de remorquage | Après chaque utilisation en charge | Remplacement en cas de trace de torsion ou choc |
Que faire concrètement avec une manille tordue
Au moment où l’on découvre une manille tordue à bord, il est utile d’avoir une procédure claire pour agir rapidement et de manière sécurisée. L’objectif est double sécuriser le montage concerné et analyser les causes pour éviter la répétition.
Étapes immédiates à bord
La première étape consiste à évaluer l’importance de la manille dans la sécurité du bateau à l’instant où la déformation est constatée.
- Identifier la fonction de la manille mouillage, remorquage, gréement
- Limiter les charges supplémentaires tant que le montage n’est pas sécurisé
- Remplacer par une manille de secours si disponible
- Relâcher la tension du montage si cela est possible sans risque
Une fois la situation stabilisée, la manille tordue doit être démontée pour inspection. Elle ne doit pas être remise en service sans décision réfléchie sur son avenir.
Décider du sort de la manille
Une fois la manille démontée, plusieurs options existent selon son état et l’usage prévu. Pour un environnement marin et une navigation régulière, la solution la plus sûre reste le déclassement.
- Élimination de la manille si l’usage est critique
- Conservation pour un usage très léger et clairement identifié
- Utilisation comme échantillon pour commander des manilles neuves adaptées
Il est judicieux de marquer physiquement la manille déclassée pour éviter toute remise en service involontaire. Certains plaisanciers percent par exemple l’axe ou gravent une marque visible pour la distinguer.
Corriger la cause de la déformation
La dernière étape, souvent négligée, consiste à comprendre pourquoi la manille a cédé afin d’améliorer l’installation. Sans cette analyse, une nouvelle manille risque de subir le même sort.
- Recalcul de la dimension des manilles en fonction des efforts réels
- Modification de la géométrie de montage pour travailler dans l’axe
- Remplacement par une manille forgée de meilleure qualité mécanique
- Ajout éventuel d’un émerillon ou d’un maillon de liaison mieux adapté
En adoptant cette approche globale, la question du redressage d’une manille tordue devient secondaire, car l’objectif prioritaire est d’augmenter durablement la fiabilité de toute la chaîne d’accastillage à bord.
