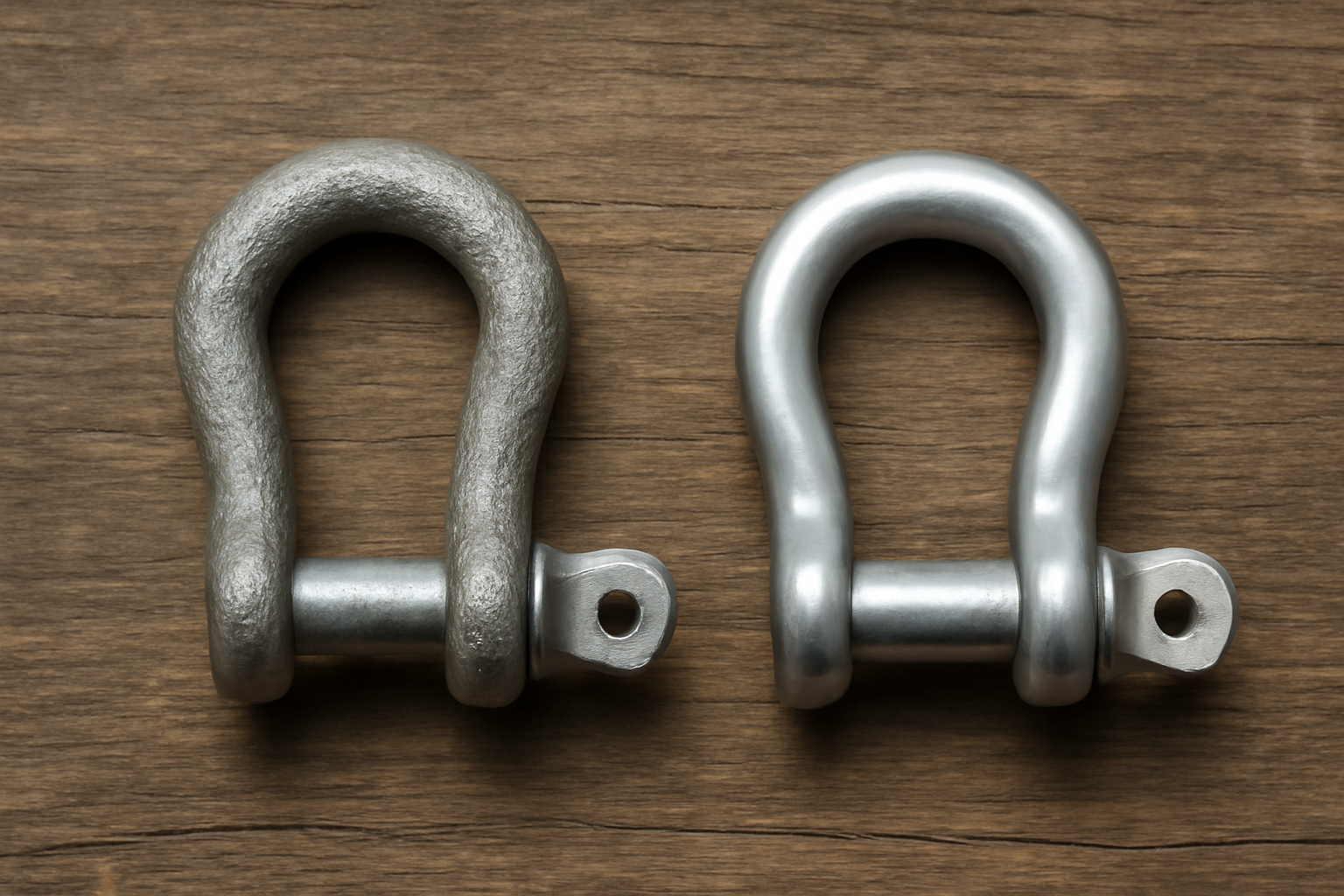

Comprendre la différence entre manille forgée et manille emboutie
Quand on choisit des manilles pour bateau, la question de la fabrication revient souvent. Beaucoup de plaisanciers se demandent si une manille forgée est réellement plus solide qu’une manille emboutie, ou si c’est surtout un argument marketing. Pour répondre clairement, il faut d’abord comprendre ce qui distingue ces deux procédés de fabrication et les conséquences concrètes à bord.
Une manille forgée est obtenue par déformation à chaud ou à froid d’un lopin de métal massif que l’on vient compresser et façonner. Le métal est densifié, la structure interne est réorganisée, ce qui améliore en général la résistance mécanique et la tenue à la fatigue.
Une manille emboutie est produite à partir d’une tôle ou d’un profil que l’on découpe et met en forme par pression. Le processus est plus rapide, moins coûteux, mais la continuité de la fibre du métal est moins bien maîtrisée, avec parfois des zones plus fragiles.
Dans un usage d’accastillage, cette différence de fabrication se traduit par des écarts de résistance à la rupture, de tenue à l’usure et de fiabilité dans le temps. Selon le type de bateau, le programme de navigation et l’emplacement de la manille, l’enjeu de sécurité n’est pas le même.
Forger ou emboutir les impacts sur la résistance mécanique
Pour déterminer si une manille forgée est plus solide, il est utile de regarder l’influence de la fabrication sur les caractéristiques mécaniques. On s’intéresse ici à la résistance à la rupture, à la fatigue et aux déformations permanentes sous charge.
Structure du métal et fibres internes
Lors du forgeage, le métal est compressé et étiré de façon à suivre la forme finale de la pièce. La fibre interne s’aligne, les éventuels défauts se resserrent, ce qui donne souvent une structure plus homogène. Cette continuité de fibre explique en grande partie la meilleure tenue des manilles forgées sous fortes charges.
Avec l’emboutissage, la forme découle plutôt d’un pliage et d’un étirement localisé. La fibre du métal est parfois rompue ou déviée dans les zones fortement déformées, ce qui peut créer des points plus sensibles aux fissures, notamment si la pièce subit des chocs ou des charges alternées.
Résistance à la rupture et charge de travail
En pratique, les fabricants indiquent généralement deux données importantes sur leurs manilles
- Charge de travail ou charge utile recommandée
- Charge de rupture minimale
Pour un même diamètre et un même matériau, on observe fréquemment que la charge de rupture d’une manille forgée est supérieure à celle d’une manille emboutie. L’écart varie selon les marques et les gammes, mais la marge de sécurité est souvent plus confortable avec une pièce forgée.
Il reste indispensable de se baser sur les valeurs indiquées par le fabricant et non sur une simple impression qualitative. Deux manilles forgées de marques différentes peuvent présenter des résistances très différentes si les aciers, traitements thermiques ou contrôles qualité ne sont pas équivalents.
Fatigue, chocs et durée de vie
Les manilles ne travaillent pas seulement en traction statique. À bord, elles subissent des
- Charges cycliques liées aux rafales et au clapot
- Chocs ponctuels lors des manœuvres
- Micro-mouvements répétés à chaque oscillation du bateau
Les manilles forgées résistent en général mieux à la fatigue mécanique, car les zones critiques sont moins nombreuses et les transitions de section mieux contrôlées. Sur des points fortement sollicités, cette meilleure tenue à long terme apporte un gain réel en sécurité et en tranquillité d’esprit.
Avantages et limites des manilles forgées et embouties
Dire qu’une manille forgée est plus solide ne suffit pas pour choisir le bon produit. Il faut mettre en balance les avantages et limites de chaque technologie en fonction de l’usage visé et du budget disponible.
Les atouts des manilles forgées
Les manilles forgées présentent plusieurs points forts qui expliquent leur présence sur les montages critiques en accastillage
- Résistance mécanique supérieure pour un même encombrement
- Meilleure tenue à la fatigue et aux chocs répétés
- Moindre risque de déformation permanente en cas de surcharge ponctuelle
- Répartition plus homogène des contraintes dans le corps de la manille
Ces qualités les rendent particulièrement adaptées aux usages suivants
- Points d’ancrage de pataras et étais largables
- Liaison de drisses ou de bosses fortement chargées
- Gréement de spis sur bateaux rapides
- Montages de mouillage pour bateaux lourds ou exposés
Pour un propriétaire qui navigue souvent par mer formée ou engage le bateau, investir dans des manilles forgées sur les points clés est généralement une décision pertinente en matière de sécurité.
Les avantages des manilles embouties
Les manilles embouties ne sont pas pour autant à écarter. Elles offrent plusieurs bénéfices très appréciables dans de nombreuses situations
- Coût plus faible à résistance équivalente à usage modéré
- Large disponibilité dans les dimensions courantes
- Poids parfois légèrement inférieur sur certains modèles
- Suffisance pour les montages peu critiques
Pour un usage plaisance modéré, en particulier sur
- Petits palans de réglage
- Accastillage de confort non vital
- Liaisons accessoires sur annexe
une manille emboutie bien dimensionnée, issue d’un fabricant sérieux, peut parfaitement remplir sa mission. L’essentiel reste d’éviter sous-dimensionnement et produits d’origine douteuse sans mention claire des charges admissibles.
Tableau comparatif synthétique
Le tableau ci-dessous résume les différences les plus significatives entre les deux types de manilles
| Critère | Manille forgée | Manille emboutie |
|---|---|---|
| Résistance maximale | Plus élevée en général | Suffisante si bien dimensionnée |
| Tenue à la fatigue | Très bonne | Moyenne à bonne selon la qualité |
| Poids | Parfois un peu supérieur | Légèrement plus léger sur certains modèles |
| Coût | Plus élevé | Plus économique |
| Usages recommandés | Points critiques, charges fortes | Montages secondaires, charges modérées |
Comment choisir entre manille forgée et manille emboutie à bord
Au-delà de la question théorique de solidité, le choix doit rester guidé par l’analyse des contraintes réelles à bord. L’objectif est de mettre la bonne manille au bon endroit pour concilier sécurité, fiabilité et budget.
Identifier les points critiques du gréement
Sur la plupart des bateaux de plaisance, quelques zones méritent une attention particulière
- Gréement courant fortement chargé drisses, bosses de ris, palans de bastaques
- Points de fixation du gréement dormant sur cadènes et ferrures
- Système de mouillage chaîne ancre émerillon selon montage
- Accastillage de remorquage ou d’ancrage de sécurité
Sur ces liaisons, privilégier une manille forgée apporte une marge de sécurité bienvenue, en particulier si le bateau navigue au large, participe à des régates, ou évolue fréquemment dans des conditions musclées.
Prendre en compte matériau et corrosion
La solidité d’une manille ne dépend pas seulement de sa fabrication. Le type d’acier inox et la résistance à la corrosion sont déterminants pour préserver les caractéristiques mécaniques dans le temps.
Quelques repères utiles pour le choix
- Inox A4 ou 316 marin pour les zones exposées aux embruns permanents
- Finition et polissage soignés pour limiter les amorces de corrosion
- Contrôle régulier des traces de piqûres ou fissures, surtout sur les zones filetées
Une manille forgée en inox de qualité moyenne, mal entretenue, peut devenir plus fragile qu’une manille emboutie en inox haut de gamme correctement surveillée. Le bon compromis repose donc sur un ensemble cohérent calibre, procédé de fabrication, matériau et entretien.
Dimensionnement et marge de sécurité
Le dimensionnement reste un pilier de la sécurité. Choisir une manille forgée sous-dimensionnée n’a guère de sens. Il vaut parfois mieux une manille emboutie de diamètre supérieur, lorsqu’on ne peut pas augmenter la plage budgétaire.
Quelques principes simples
- Se référer aux charges de travail et de rupture annoncées par le fabricant
- Comparer ces valeurs aux efforts estimés sur le montage concerné
- Prévoir une marge de sécurité importante sur les points vitaux
- Éviter les mélanges de pièces surdimensionnées et d’autres nettement sous-dimensionnées dans une même chaîne d’efforts
Bonnes pratiques d’utilisation et de contrôle des manilles
Qu’elles soient forgées ou embouties, les manilles restent des pièces de sécurité. Une utilisation soignée et un contrôle régulier conditionnent leur fiabilité réelle à bord, plus encore dans un environnement marin agressif.
Montage et serrage adaptés
Une manille peut faillir non pas par manque de résistance intrinsèque, mais suite à un montage inadapté. Quelques règles de base
- Éviter les efforts de travers qui tordent le corps de la manille
- Placer la partie la plus solide côté charge principale selon le modèle
- Ne jamais forcer au marteau pour la mise en place
- Utiliser un serrage franc mais mesuré sur l’axe, éventuellement sécurisé par fil inox ou bague
Un montage qui respecte les axes de traction prévus limite les contraintes parasites et prolonge la durée de vie, en particulier pour les manilles embouties plus sensibles aux défauts d’alignement.
Inspection régulière et signes d’alerte
Une fois en place, les manilles doivent être inspectées à intervalles réguliers, au moins à chaque carénage et avant les navigations importantes.
Les points de contrôle essentiels
- Apparition de fissures, même très fines, sur le corps ou à la base de l’axe
- Déformation visible de la forme initiale torsion, écartement, aplatissement
- Piqûres profondes de corrosion, en particulier sur les filets de vis
- Jeu anormal ou filetage abîmé au vissage de l’axe
Dès qu’un doute existe, il est préférable de remplacer la manille plutôt que de la conserver. Le coût d’une pièce d’accastillage reste modeste au regard des conséquences d’une rupture sur l’eau.
Renouvellement préventif et standardisation
Pour simplifier la maintenance, de nombreux propriétaires choisissent de
- Standardiser les références de manilles sur la plupart des montages
- Tenir à bord un petit stock de rechange forgées et embouties adaptées
- Remplacer préventivement les manilles les plus sollicitées après un certain nombre de saisons
Cette approche permet de garder un gréement fiable et cohérent, en évitant les panachages de qualité douteuse ou les remplacements improvisés avec des pièces non adaptées.
