Comprendre la charge de rupture d’une cadène de hauban
Sur un voilier, la cadène de hauban est un maillon essentiel de la chaîne de résistance du gréement. Elle doit supporter des efforts considérables sans faillir, tout en restant adaptée au type de bateau, à son programme de navigation et au reste de l’Accastillage. Déterminer la bonne charge de rupture pour une cadène de hauban n’est pas un détail technique mineur mais une question de sécurité structurelle du gréement.
Une cadène qui casse entraîne très souvent la perte du mât, voire des dégâts sur le pont et la coque. À l’inverse, surdimensionner systématiquement tout l’équipement alourdit le bateau et augmente inutilement les coûts. L’objectif est donc de viser un dimensionnement cohérent entre cadènes, haubans, ridoirs et points de fixation sur la coque.
Différence entre charge de travail, charge de rupture et sécurité
Avant de choisir une cadène de hauban, il est indispensable de bien distinguer les différentes notions de résistance mécanique. Confondre charge de travail et charge de rupture conduit à des erreurs fréquentes dans le choix de l’accastillage.
Charge de rupture définition et ordre de grandeur

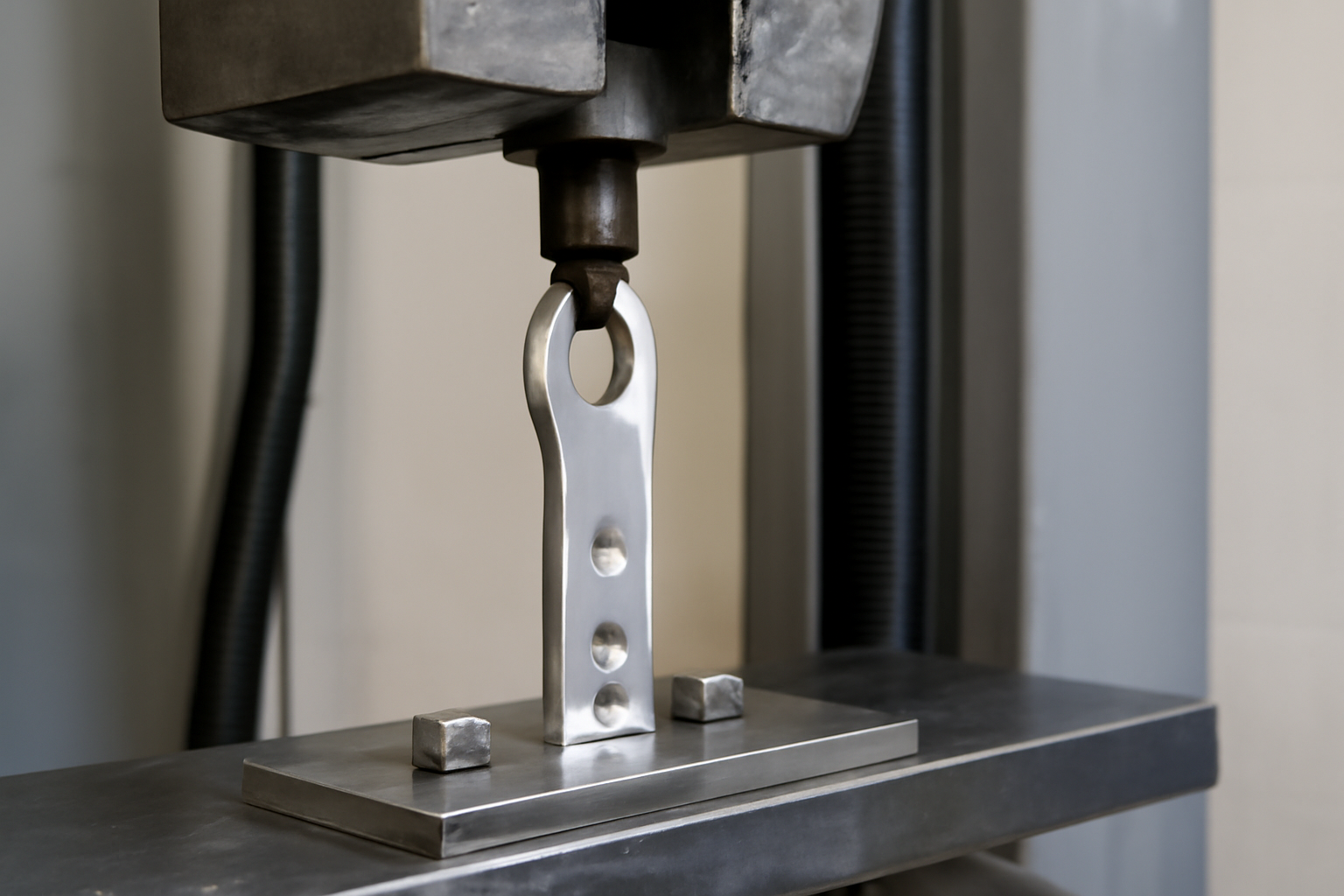

La charge de rupture correspond à l’effort maximal que peut supporter la cadène avant de céder. Elle est généralement exprimée en kilogrammes ou en kilonewtons. Cette valeur suppose un test quasi statique où la traction augmente progressivement jusqu’à la rupture du métal ou de la fixation.
Dans la plupart des gammes de cadènes inox pour bateaux de croisière, on trouve des charges de rupture allant d’environ 1 tonne pour de petits day-boats à plus de 10 tonnes pour des voiliers de grande croisière. Ces valeurs doivent rester supérieures aux efforts réels attendus, avec une marge de sécurité suffisante.
Charge de travail recommandée
La charge de travail (safe working load) représente l’effort maximal conseillé en utilisation normale. Elle intègre déjà un coefficient de sécurité par rapport à la charge de rupture. Sur certains produits, ce coefficient peut aller de 2 à 4 suivant le fabricant et l’usage visé.
Il est utile de garder en tête que la charge de travail d’une cadène ne devrait pas être dépassée, même en navigation musclée. En pratique, les efforts réellement appliqués aux haubans restent souvent bien inférieurs, mais des épisodes de survente, de clapot dur ou de manœuvres brutales peuvent générer des pics de charge importants.
Rôle des coefficients de sécurité
Le choix de la charge de rupture d’une cadène de hauban s’effectue en tenant compte d’un coefficient de sécurité global. Celui-ci couvre la fatigue du matériau, les défauts éventuels de fabrication, les erreurs de montage ou encore la corrosion progressive.
Plus le programme de navigation est engagé, plus ce coefficient doit être élevé. Pour un voilier de croisière côtière, un coefficient modéré reste acceptable, tandis qu’en course au large ou en usage professionnel intensif, il est prudent de viser une marge nettement plus importante.
Comment estimer la charge nécessaire pour une cadène de hauban
Il n’existe pas de valeur unique applicable à tous les bateaux. On s’appuie généralement sur le diamètre des haubans, la surface de voile et le type de construction. L’objectif est que la cadène ne soit jamais l’élément faible de la chaîne, sans pour autant surdimensionner de manière excessive.
Relation entre diamètre de câble et résistance requise
Le diamètre du câble inox donne une indication directe sur la résistance requise pour l’accastillage associé. Un hauban de plus gros diamètre peut supporter une charge plus importante et réclame donc une cadène au niveau. Le tableau suivant illustre des ordres de grandeur typiques pour des haubans en inox courant, à titre indicatif
| Diamètre hauban | Résistance câble approximative | Charge de rupture minimale conseillée pour la cadène |
|---|---|---|
| 4 mm | environ 1 600 kg | au moins 2 500 à 3 000 kg |
| 5 mm | environ 2 500 kg | au moins 4 000 à 5 000 kg |
| 6 mm | environ 3 600 kg | au moins 5 500 à 7 000 kg |
| 7 mm | environ 4 900 kg | au moins 7 500 à 9 000 kg |
| 8 mm | environ 6 400 kg | au moins 10 000 à 12 000 kg |
Ces valeurs sont indicatives et varient suivant la qualité du câble et les spécifications de chaque fabricant. Toutefois, elles montrent qu’il est prudent que la cadène offre une charge de rupture au moins égale, voire supérieure, à la résistance du hauban.
Influence du type de bateau et du programme de navigation
Le même diamètre de hauban ne sera pas utilisé de la même manière sur un voilier léger de régate ou sur un croiseur de grand voyage. Il faut donc moduler la charge de rupture des cadènes selon le programme réel d’utilisation.
- Voiliers de balade et de croisière côtière priorité à une robustesse suffisante sans excès, en suivant les préconisations du chantier et des équipementiers
- Voiliers de croisière hauturière exigence accrue de marge de sécurité, avec des cadènes de charge de rupture largement dimensionnée par rapport aux haubans
- Voiliers de course recherche d’optimisation poids performance, mais jamais au détriment de la sécurité structurelle du gréement
Dans le doute, il est préférable de conserver ou dépasser les spécifications du constructeur plutôt que de choisir une cadène légèrement inférieure sous prétexte d’économie.
Prise en compte de la fixation sur la coque ou le pont
La charge de rupture d’une cadène de hauban n’a de sens que si le support structurel est dimensionné en conséquence. Une cadène très résistante fixée sur un pont insuffisamment renforcé devient un point de faiblesse de la coque.
Lors d’un remplacement ou d’une refonte de gréement, il est important de vérifier
- La qualité du renfort de coque ou de pont sous la cadène contreplaqué marine, stratification, raidisseurs
- La dimension et la qualité des contreplaques et boulons inox
- L’absence de délaminage, pourriture ou fissures dans la zone d’appui
Une cadène capable de supporter 7 tonnes de traction ne doit pas être reprise sur une simple plaque mal stratifiée. La résistance globale est celle de son maillon le plus faible.
Matériaux, conception et normes des cadènes de hauban
Au-delà des chiffres de charge de rupture, la qualité du matériau et de la conception influe directement sur la longévité de la cadène et sur son comportement en fatigue. Une cadène peut ne jamais atteindre sa charge de rupture tout en se fissurant progressivement si elle est mal dimensionnée ou mal protégée.
Inox A4, duplex et traitements de surface
La majorité des cadènes de hauban modernes sont en inox A4 également appelé 316, pour sa bonne résistance à la corrosion en milieu marin. Cependant, tous les inox ne se valent pas et des nuances plus techniques existent pour des usages intensifs.
- Inox 316L bonne résistance générale, usage courant sur bateaux de croisière
- Inox duplex et super duplex meilleure résistance mécanique et à la corrosion localisée, plutôt utilisé sur des bateaux exigeants ou professionnels
- Traitements de surface polissage miroir ou électropolissage pour limiter les amorces de corrosion et de fissures
La charge de rupture annoncée suppose un inox sain, non piqué et non fragilisé par la corrosion. Une mauvaise qualité de matériau peut réduire fortement la résistance réelle, notamment après quelques années en environnement marin salin.
Forme, épaisseur et répartition des efforts
La géométrie de la cadène joue un rôle essentiel dans la façon dont les efforts sont transmis au pont et au gréement. Une cadène trop fine ou mal dessinée risque de concentrer les contraintes dans des zones réduites.
On privilégie généralement des cadènes avec
- Une épaisseur suffisante pour supporter les charges sans flexion excessive
- Des angles adoucis pour éviter les concentrations de contraintes
- Des perçages bien dimensionnés pour les axes et ridoirs, ni trop proches des bords ni surdimensionnés
Une bonne conception vise à répartir les efforts entre la cadène, les boulons et les renforts structurels, plutôt que de concentrer la charge au niveau d’un seul point.
Normes et références constructeur
De nombreux fabricants sérieux indiquent la charge de rupture garantie de leurs cadènes, parfois accompagnée de la charge de travail recommandée. Ces valeurs sont souvent le résultat d’essais en laboratoire conformes à des méthodes de test internes ou à des normes industrielles.
Il est recommandé de
- Consulter la fiche technique de la cadène pour vérifier la charge de rupture annoncée
- Comparer cette valeur à la résistance des haubans et des ridoirs
- Respecter strictement les préconisations de montage du fabricant nombre de vis, diamètre, type de renfort
Une installation non conforme, par exemple avec des boulons plus petits que ceux prévus, fausse complètement la sécurité liée à la charge de rupture.
Inspection, maintenance et remplacement des cadènes de hauban
La charge de rupture indiquée par le fabricant correspond à une cadène neuve, en parfait état. Avec le temps, la corrosion et la fatigue peuvent réduire cette capacité. Une inspection régulière est donc indispensable pour conserver un niveau de sécurité cohérent avec le programme de navigation.
Signes de fatigue et de corrosion à surveiller
Certaines dégradations sont visibles, d’autres beaucoup plus discrètes. Il est important d’adopter une inspection méthodique des cadènes, au-dessus comme au-dessous de la ligne de pont.
- Traces de rouille ou de piqûres sur l’inox signes de corrosion localisée
- Fissures fines visibles au niveau des perçages ou des zones soudées
- Déformation légère ou pliures révélant un effort excessif subi par le passé
- Traces d’infiltrations d’eau autour de la cadène indiquant un potentiel affaiblissement du support
En cas de doute, il est préférable de considérer que la charge de rupture effective est diminuée et de planifier un remplacement plutôt que de continuer à naviguer avec une marge de sécurité inconnue.
Fréquence de contrôle selon l’usage du bateau
La fréquence des contrôles dépend logiquement de l’intensité d’utilisation et de l’environnement marin rencontré. L’air salin, le soleil et les efforts répétés accélèrent le vieillissement du métal.
| Type d’usage | Fréquence recommandée de contrôle visuel détaillé |
|---|---|
| Croisière côtière occasionnelle | au moins une fois par an |
| Croisière régulière et sorties fréquentes | deux fois par an, et après chaque gros coup de vent |
| Course, charter ou usage professionnel | à chaque grande préparation de saison, plus contrôles rapides fréquents |
Une inspection sérieuse inclut non seulement la cadène, mais également les boulons, contreplaques, ridoirs et haubans, afin de vérifier l’homogénéité de la chaîne de résistance.
Remplacement préventif et amélioration de la sécurité
Attendre la casse pour changer une cadène de hauban est une stratégie à haut risque. Un remplacement préventif après un certain nombre d’années ou en cas de doute sérieux sur l’état des fixations s’avère beaucoup plus rationnel, en particulier sur des bateaux destinés à la grande croisière.
Lors du remplacement, il peut être judicieux
- De choisir une cadène présentant une charge de rupture supérieure si l’ancienne était proche de la limite
- D’améliorer la répartition des efforts en ajoutant ou en agrandissant les contreplaques
- De revoir l’étanchéité et la stratification autour des points de fixation
Un investissement raisonnable dans des cadènes correctement dimensionnées par rapport aux haubans, au mât et à la structure du bateau assure une navigation plus sereine et limite fortement le risque de démâtage lié à une rupture de fixation de hauban.
