Comprendre les efforts sur un bout-dehors et un spi
Choisir des manilles pour bateau adaptées à un bout-dehors ou à un spi commence par la compréhension des efforts mécaniques en jeu. Un spi génère des charges importantes et changeantes, avec des chocs, des variations de tension et des angles de traction parfois extrêmes. Un bout-dehors, lui, allonge le point de fixation vers l’avant et amplifie les efforts sur toute la chaîne d’accastillage, manille comprise.
Le bout-dehors et le spi sollicitent la manille en traction, mais aussi en cisaillement et en torsion. Les manilles sous-dimensionnées ou mal choisies entraînent un risque de déformation, d’ouverture de l’axe, voire de rupture. À l’inverse, une manille trop massive peut gêner les manœuvres, limiter la liberté de rotation d’un émerillon ou d’un mousqueton, et créer des points de frottement nuisibles aux bouts.
Une bonne sélection repose donc sur un compromis entre résistance mécanique, compacité et compatibilité avec le reste de l’accastillage. La sécurité prime toujours sur le gain de poids ou le prix, surtout sur les bateaux amenés à naviguer au portant dans la brise, où le spi devient vite très puissant.
Les principaux types de contraintes
Il est utile d’identifier les types d’efforts que subira la manille pour un bout-dehors ou un spi. Cela permet d’éviter les erreurs de choix et de montage qui réduisent la durée de vie de l’accastillage.
- Traction en ligne lorsque le spi est bien réglé, avec une charge principalement dans l’axe du bout-dehors
- Charges dynamiques liées aux coups de roulis, aux surventes, aux départs au surf et aux abattées mal maîtrisées
- Efforts latéraux quand le spi faseye ou que l’angle d’écoute devient important
- Chocs lors des empannages, des départs au lof ou des ratés de manœuvres
Une manille pour spi doit encaisser ces efforts sans se desserrer ni se déformer. C’est ce qui justifie souvent l’emploi d’inox de qualité marine, de systèmes de verrouillage fiables et de charges de travail bien supérieures à l’usage courant présumé.
Différences entre usage croisière et régate
Un équipage de croisière ne sollicite pas son spi comme un équipage de régate, mais les erreurs de manœuvre peuvent être plus fréquentes. Les besoins ne sont pas strictement les mêmes.
- En croisière on privilégie la fiabilité, la simplicité d’usage et la résistance à la corrosion
- En régate on cherche la légèreté, la compacité et la rapidité de mise en œuvre, quitte à contrôler plus souvent les manilles et les bouts
Cette différence influence le choix entre manilles inox traditionnelles et solutions textiles modernes, ainsi que le niveau de surdimensionnement retenu.
Choisir la bonne manille pour un bout-dehors
Sur un bout-dehors, la manille joue un rôle crucial pour la fixation de la drisse, de l’amure du spi ou du gennaker, parfois des barbers ou des palans de réglage. Selon la configuration du bateau, l’espace disponible et le type de fixing sur le bout-dehors, on optera pour un modèle différent. La compatibilité avec le diamètre du point d’ancrage et le type de bout est déterminante.
Types de manilles adaptées au bout-dehors
Les types de manilles les plus utilisés sur un bout-dehors sont les suivants, chacun ayant ses avantages et limites.
- Manille droite inox solution classique, idéale pour relier un anneau ou une cosse à un point fixe parfaitement aligné

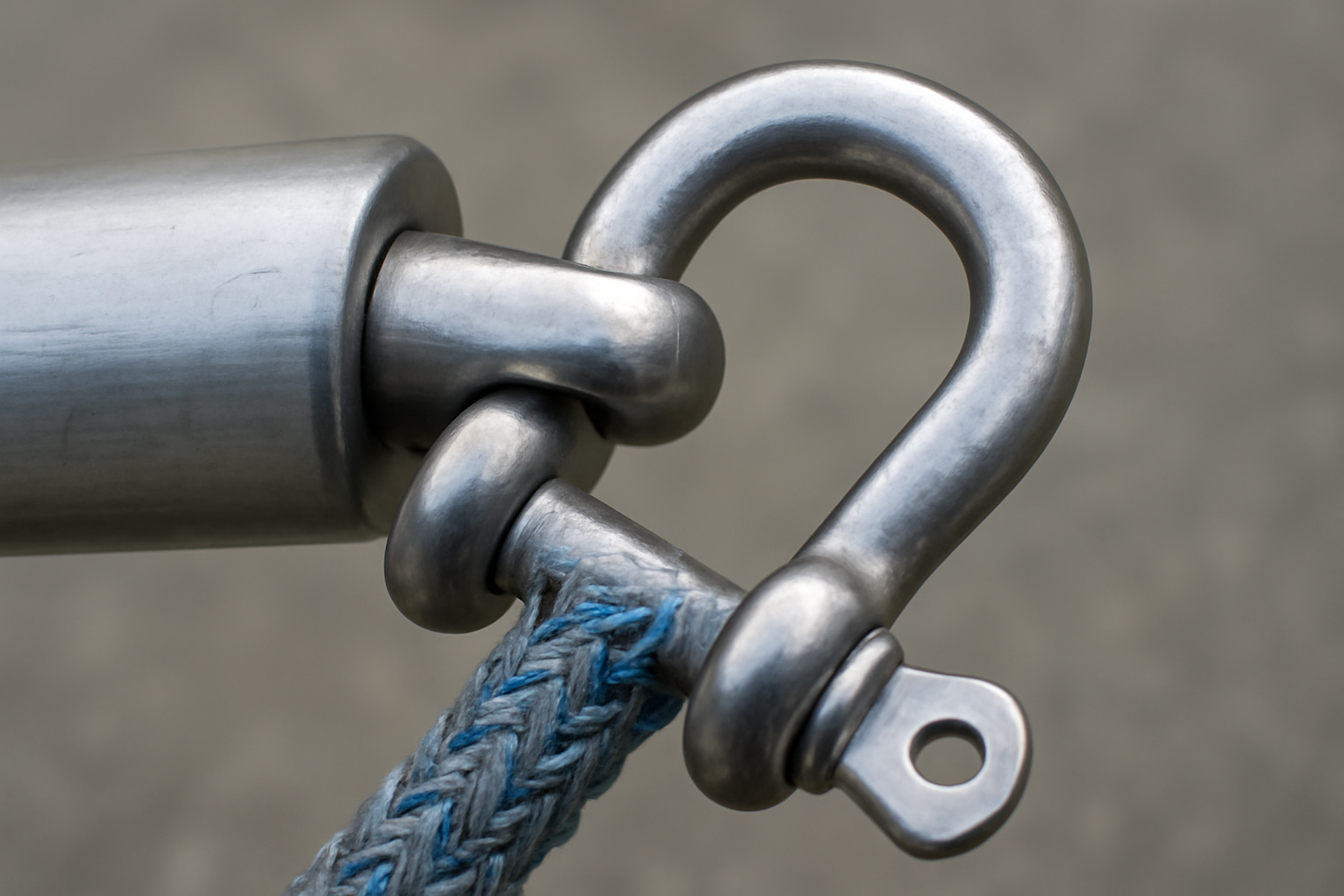

- Manille lyre inox offre plus de débattement pour le bout, évite les angles trop fermés, utile lorsque plusieurs éléments doivent se partager le même point
- Manille textile très légère, ne raye pas le bout-dehors, absorbe bien les à-coups, mais demande un contrôle régulier de l’usure
- Manille captives ou modèle à axe imperdable limite le risque de perdre la goupille en manœuvre ou en démontage
Le choix se fait en fonction du volume disponible, du nombre d’éléments à accrocher et du niveau de performance recherché. Sur un petit croiseur familial, une manille lyre inox bien dimensionnée conviendra souvent parfaitement. Sur un voilier de régate, on privilégiera plutôt une manille textile ou un système plus spécifique, combinant émerillon et mousqueton.
Diamètre, charge de travail et charge de rupture
Pour un bout-dehors ou un spi, il est impératif de vérifier la charge de travail admissible de la manille, et non pas uniquement son diamètre apparent. La charge de rupture est également une donnée importante, mais elle doit laisser une marge de sécurité confortable par rapport aux efforts réels estimés.
| Longueur du bateau | Usage | Recommandation générale de manille |
|---|---|---|
| Jusqu’à 7 m | Croisière côtière | Manille inox 5 à 6 mm, charge de travail élevée |
| 7 à 10 m | Croisière / régate club | Manille inox 6 à 8 mm ou manille textile renforcée |
| 10 à 13 m | Croisière hauturière | Manille inox 8 à 10 mm avec forte marge de sécurité |
| Plus de 13 m | Régate ou grande croisière | Étude spécifique avec fabricant ou shipchandler |
Ce tableau reste une indication. Il est plus prudent de surdimensionner légèrement la manille plutôt que de flirter avec la limite de charge. L’état général du gréement, la taille réelle des spis utilisés et le style de navigation doivent aussi être pris en compte.
Compatibilité avec le bout-dehors
La manille doit s’adapter sans contrainte au point d’ancrage du bout-dehors, qu’il s’agisse d’un œil, d’un anneau soudé, d’un rail avec chariot, ou d’un embout spécifique. Un mauvais alignement provoque des efforts latéraux qui réduisent la durée de vie de la manille.
- Si le bout-dehors possède un anneau étroit mieux vaut une manille droite compacte ou une manille textile fine
- Sur un embout avec plusieurs points d’attache une manille lyre peut faciliter la répartition des efforts
- Avec un chariot d’étrave sur rail on privilégie une manille qui travaille bien en ligne, parfois couplée à un émerillon
Il convient également de vérifier que la manille ne risque pas de heurter le balcon avant ou le davier lors des embardées du bateau, ce qui peut abîmer la structure ou la manille elle-même.
Les manilles pour spi points de drisse et d’écoute
Au-delà du bout-dehors, les manilles pour un spi doivent sécuriser les points de drisse, d’amure et d’écoute. Un spi sollicite tout particulièrement les fixations d’écoute et les accastillages en tête de mât. Choisir la même manille partout n’est pas toujours la meilleure approche, car chaque point a ses contraintes propres.
Point de drisse de spi
En tête de mât, la drisse de spi travaille en traction quasi constante, avec des risques de chocs lors des lâchers rapides. On rencontre principalement deux configurations.
- Drisse directement sur un mousqueton à largage rapide mousqueton avec émerillon, fixé lui-même par une manille inox
- Drisse frappée sur une cosse ou un anneau textile utilisant une manille textile pour limiter le poids en tête de mât
Le critère majeur pour la drisse reste la résistance et la fiabilité du verrouillage. Une ouverture accidentelle en tête de mât est particulièrement pénalisante. On privilégie donc les axes de manilles sécurisés, type manille à vis avec trou pour goupille, ou manille textile correctement verrouillée.
Points d’écoute de spi
Les points d’écoute subissent les plus fortes variations de charge. Les empannages, les surventes et les erreurs de réglage peuvent générer des pics de tension très importants. Les manilles d’écoute doivent être particulièrement robustes et simples à manipuler.
- Sur les bateaux de croisière on utilise souvent des manilles inox lyre ou droites sur les mousquetons d’écoute ou directement sur les patches du spi
- En régate, les équipages plébiscitent les manilles textiles ou les mousquetons haute performance pour gagner en poids et en rapidité de manœuvre
Il est recommandé de vérifier que la manille ne crée pas d’angle trop fermé avec le patch du spi ou la cosse d’extrémité de l’écoute. Un angle trop serré use prématurément le tissu et fragilise le montage.
Gestion du vrillage et émerillons
Sur les systèmes modernes, notamment avec gennaker ou spi asymétrique sur emmagasineur, la rotation libre est cruciale. On insère alors un émerillon entre la voile et le bout-dehors ou entre la voile et la drisse, relié par une ou plusieurs manilles.
La manille doit permettre à l’émerillon de tourner librement sans se bloquer. On évite donc les montages trop serrés, ainsi que les combinaisons de pièces qui se coincent en charge. Dans ce contexte, les manilles textiles offrent souvent un bon débattement, tandis que certaines manilles inox profilées sont spécialement étudiées pour les émerillons et emmagasineurs.
Manille inox ou manille textile avantages et limites
Le choix entre manille inox traditionnelle et manille textile est devenu un sujet central pour l’accastillage moderne. Les deux technologies sont fiables, mais répondent à des logiques différentes.
Atouts de la manille inox
L’inox reste un grand classique pour les manilles marines. Sa popularité repose sur plusieurs avantages majeurs.
- Grande résistance mécanique avec des charges de travail bien définies par le fabricant
- Excellente tenue à la corrosion en environnement marin lorsqu’il est de qualité marine
- Simplicité d’inspection les signes d’usure ou de déformation sont visibles
- Facilité de manipulation surtout avec axe à vis ou modèle à axe captif
L’inox présente néanmoins quelques inconvénients. Il est plus lourd que le textile, ce qui peut compter en tête de mât ou sur les voiliers de régate. Il peut aussi marquer ou rayer le bout-dehors en carbone ou en aluminium non protégé. Enfin, une manille inox mal entretenue peut gripper, surtout si le sel n’est pas régulièrement rincé.
Avantages des manilles textiles modernes
Les manilles textiles, généralement en Dyneema ou matériau équivalent, connaissent un essor important, notamment pour les spis et bout-dehors. Elles cumulent plusieurs atouts.
- Légèreté remarquable limitant l’inertie et les chocs, agréable pour les équipiers
- Aucune corrosion et très bonne tenue aux UV lorsqu’elles sont de qualité
- Capacité à absorber les à-coups avec moins de chocs secs sur l’accastillage
- Grande polyvalence elles peuvent être adaptées sur mesure à un point d’ancrage spécifique
Le textile a toutefois ses contraintes. Il nécessite un contrôle régulier des signes d’usure, de peluchage ou de coupures. La mise en œuvre demande un minimum de savoir-faire pour réaliser un nœud ou un épissure fiable. Enfin, certains systèmes de verrouillage textile peuvent être moins intuitifs pour des équipiers peu expérimentés.
Quand privilégier l’un ou l’autre
Le choix entre inox et textile dépend du type de bateau, de l’usage et de la culture de l’équipage.
- Pour un croiseur familial l’inox offre une solution robuste, rassurante et simple à comprendre
- Pour un voilier de régate ou orienté performance le textile permet de gagner du poids et de la liberté de mouvement
- Pour un bateau très exposé aux UV et au sel un mix intelligent des deux solutions est souvent idéal manilles inox sur les points structurels, textile sur les liaisons plus accessoires
L’important est de rester cohérent sur l’ensemble de la chaîne d’accastillage. Mettre une manille textile très performante sur un point d’ancrage faible ou fatigué n’a aucun sens, tout comme surdimensionner fortement la manille alors que les drisses ou écoutes sont sous-calibrées.
Bonnes pratiques d’installation et d’entretien
Une manille, même très bien choisie, ne donnera satisfaction que si elle est correctement installée et entretenue. La rigueur du montage et les contrôles réguliers sont essentiels pour un bout-dehors et un spi, car ce sont des zones très sollicitées.
Montage sécurisé des manilles
L’installation d’une manille doit éviter les points durs et les risques de desserrage. Quelques règles simples améliorent la sécurité.
- Vérifier que la manille travaille au plus près de l’axe, sans torsion excessive
- Serrer correctement les axes à vis, en utilisant si besoin un frein type fil à freiner ou petit cordage
- Éviter de combiner trop de pièces métalliques au même endroit afin de limiter les jeux et les points de contact agressifs
- Sur les manilles textiles, soigner la fermeture et vérifier que le nœud ou le système de blocage ne peut pas s’ouvrir en charge
Un essai à quai, voile envoyée, permet de repérer les zones de frottement et les angles critiques avant d’affronter le large. Il ne faut pas hésiter à ajuster la longueur d’une manille textile ou à changer le modèle si l’angle de travail n’est pas satisfaisant.
Contrôle et entretien régulier
Les conditions marines accélèrent l’usure de tout l’accastillage. Une routine de contrôle des manilles de bout-dehors et de spi améliore la sécurité et évite les mauvaises surprises en mer.
- Inspection visuelle avant les navigations engagées recherche de fissures, déformations, traces de corrosion ou d’usure marquée
- Rinçage à l’eau douce après les sorties dans des conditions salées ou sableuses
- Lubrification légère sur les axes métalliques si nécessaire en choisissant un produit adapté au milieu marin
- Remplacement préventif des manilles textiles dès que l’usure devient perceptible ou que la gaine est abîmée
Anticiper le remplacement coûte toujours moins cher qu’une rupture en mer. Sur les bateaux de régate, il est courant de prévoir un stock de manilles inox et textiles pour adapter rapidement les montages selon la météo et les voiles utilisées.
Adapter sa configuration au programme de navigation
Enfin, le choix de la manille pour un bout-dehors ou un spi doit rester en phase avec l’évolution du programme de navigation. Un voilier initialement utilisé en croisière côtière peut, au fil du temps, être engagé dans des régates ou des navigations plus lointaines.
- Envisager un rééquipement progressif des manilles critiques lors des changements de voiles ou de bout-dehors
- Consulter les recommandations des fabricants pour harmoniser les manilles avec les mousquetons, émerillons et emmagasineurs
- S’appuyer sur l’expérience d’un professionnel de l’accastillage pour les installations complexes ou fortement sollicitées
En combinant une bonne compréhension des efforts, un choix judicieux entre inox et textile, et un entretien sérieux, vous obtenez une configuration de manilles pour bout-dehors et spi à la fois sûre, durable et agréable à utiliser. C’est la base d’un bateau plus fiable et de manœuvres de spi sereines, que ce soit en croisière ou en régate.
