Définition d’un manillon dans l’accastillage
Dans le vocabulaire de l’accastillage, le manillon désigne une pièce métallique de liaison utilisée pour raccorder des éléments mécaniques entre eux tout en permettant un certain degré de mobilité. Sur un bateau, il complète souvent l’usage des manilles pour bateau et d’autres connecteurs marins.
Un manillon se présente généralement sous forme de tige ou d’axe droit avec, à chaque extrémité, un système de blocage fileté ou sécurisé. Il peut être démontable ou semi-permanent selon son rôle dans la chaîne de fixation.
Différence entre manillon et manille

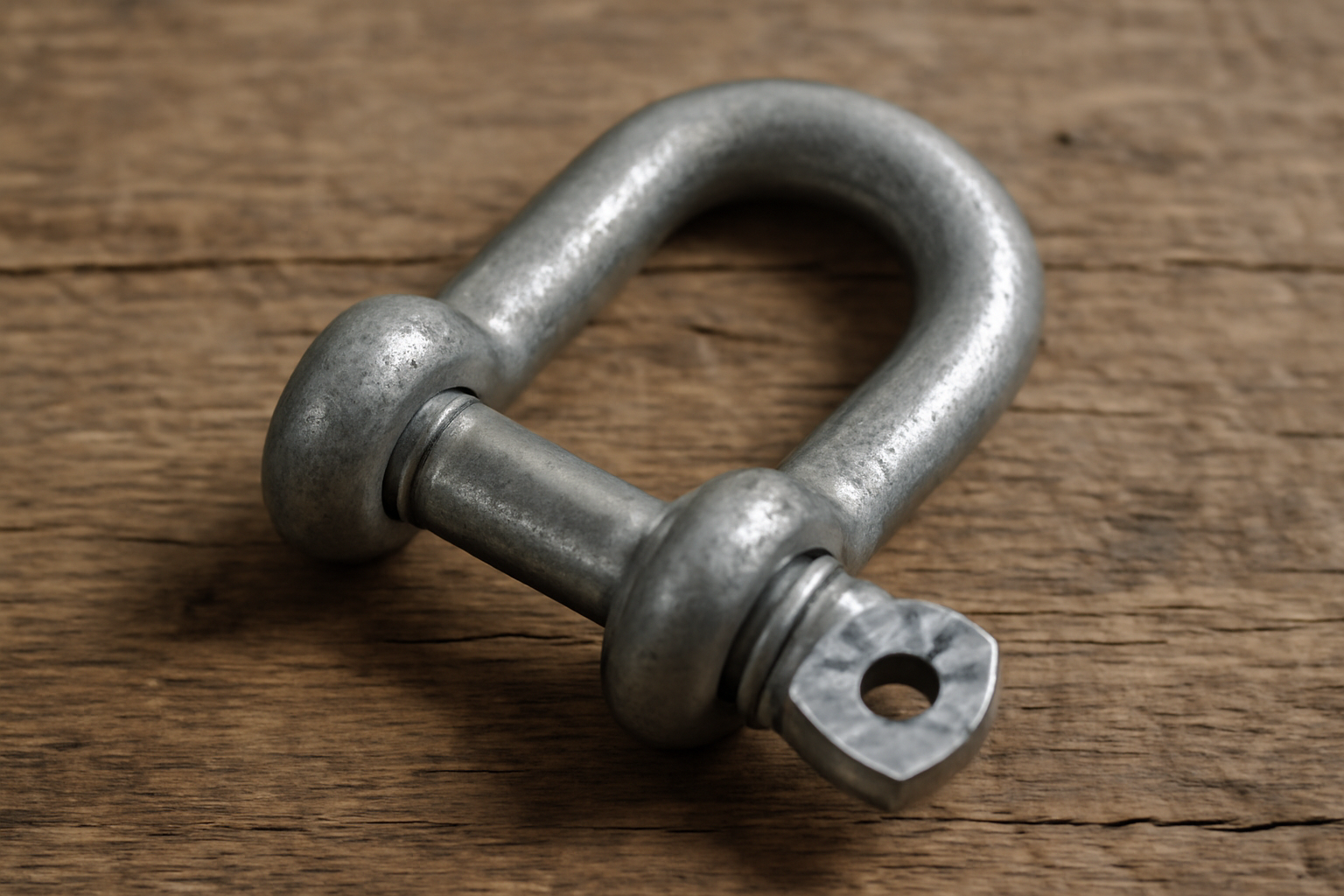

On confond souvent manillon et manille alors qu’ils n’ont pas exactement la même fonction. La manille est en forme de U ou de lyre avec un axe vissé, destinée à créer un point d’ancrage fermé. Le manillon, lui, est plutôt un axe de liaison linéaire qui assemble des chapes, des embouts ou des pièces articulées.
Dans de nombreuses applications marines, la manille permet de raccorder un cordage ou une chaîne à un point fixe, tandis que le manillon assure la continuité mécanique entre deux pièces métalliques d’accastillage, comme dans un palan ou un haubanage articulé.
Rôle mécanique du manillon
Le manillon travaille principalement en traction et en cisaillement. Il doit résister à des efforts alternés importants, parfois dynamiques, tout en limitant les jeux excessifs qui peuvent générer bruit et usure.
Son rôle peut être résumé ainsi
- Assurer un alignement fiable entre deux pièces
- Permettre une rotation contrôlée autour de son axe
- Transmettre la charge sans déformation excessive
- Faciliter le démontage et la maintenance des assemblages
Les principaux types de manillons pour bateau
Dans l’univers nautique, il existe plusieurs familles de manillons adaptées à des usages spécifiques. Le choix du bon type de manillon joue un rôle clé dans la sécurité comme dans la longévité de l’installation.
Manillon droit classique
Le manillon droit classique est un axe cylindrique avec un filetage à une extrémité et une tête à l’autre. Il traverse deux chapes ou deux oreilles métalliques et se verrouille avec un écrou, une goupille ou un dispositif de blocage équivalent.
On le retrouve notamment sur
- Les articulations de taquets et de bloqueurs
- Les embouts de bômes et de tangons
- Certaines ferrures de mât et de gréement dormant
Manillon à chape ou à fourche
Le manillon à chape se présente comme une fourche métallique reliée par un axe. Il permet d’englober un embout ou un œil terminal tout en garantissant un guidage latéral précis. Ce type est très utilisé lorsque la charge ne doit pas pivoter librement dans tous les sens.
Exemples d’utilisation
- Connexion d’un ridoir au pont ou au mât
- Liaison de haubans avec embouts terminaux
- Assemblage d’accessoires de gréement soumis à des charges axiales
Manillon articulé et manillon émerillon
Pour les montages soumis à des rotations multiples, on rencontre des manillons articulés ou intégrant un émerillon. Ils permettent aux éléments reliés de tourner librement afin d’éviter torsions et vrillages des câbles ou des chaînes.
Ces modèles sont particulièrement utiles pour
- Les mouillages avec chaîne et cordage
- Les palans mobiles très sollicités
- Certaines liaisons de voiles d’avant et d’enrouleurs
Matériaux, dimensions et résistance des manillons
Dans l’environnement marin, le matériel de liaison doit combiner résistance mécanique et tenue à la corrosion. Le manillon n’échappe pas à cette règle et son choix de matériau est décisif.
Inox marin, acier galvanisé et alliages
L’inox A4, dit inox 316, est la référence pour l’accastillage soumis à l’eau de mer. Il offre une très bonne résistance à la corrosion et conserve un aspect propre. La plupart des manillons d’accastillage modernes sont proposés dans ce matériau.
On trouve aussi
- Des manillons en acier galvanisé pour les usages plus économiques ou temporaires
- Des alliages spéciaux ou haute résistance pour des applications techniques spécifiques
- Quelques manillons en bronze ou laiton pour des ensembles traditionnels ou esthétiques
Le choix dépend de l’exposition à l’eau de mer, du budget et des exigences de résistance à long terme.
Critères dimensionnels à prendre en compte
Un manillon doit être adapté à la fois à la charge maximale attendue et à la géométrie des pièces qu’il relie. On considère en priorité
- Le diamètre de l’axe qui conditionne sa résistance mécanique
- La longueur utile entre les appuis pour éviter jeux excessifs et flexion
- Le type de filetage et d’écrou ou de goupille nécessaires au verrouillage
Il est recommandé de vérifier la compatibilité avec les chapes et embouts existants afin d’éviter les contraintes ponctuelles ou les désalignements.
Charges de travail et coefficients de sécurité
Les fabricants sérieux spécifient pour chaque manillon
- La charge de travail recommandée appelée charge utile de service
- La charge de rupture minimale en laboratoire
- Un coefficient de sécurité indicatif
Pour un bateau, il est prudent d’adopter une marge de sécurité confortable en tenant compte des surcharges ponctuelles dues aux rafales, aux chocs de houle ou aux manœuvres brusques. Sous-dimensionner un manillon peut entraîner une rupture structurelle aux conséquences coûteuses voire dangereuses.
Utilisations typiques des manillons à bord
Sur un voilier comme sur un bateau à moteur, les manillons apparaissent partout dès que l’on observe attentivement le gréement et l’accastillage. Ils constituent un maillon essentiel de la chaîne de sécurité du navire.
Dans le gréement dormant
Le gréement dormant regroupe haubans, étais et pataras. Les manillons y assurent des liaisons fiables entre
- Les ridoirs et les cadènes fixées au pont
- Les terminaisons de câbles et les ferrures de mât
- Certains embouts articulés de barres de flèche
Dans ces zones, la rupture d’un manillon peut compromettre la tenue du mât. Le contrôle régulier de leur état et le respect des charges admissibles sont donc indispensables.
Sur le gréement courant et les manœuvres
Dans le gréement courant, les manillons interviennent pour relier poulies, palans et points d’ancrage structuraux. Ils permettent de modifier l’accastillage sans avoir à percer de nouveaux trous ou à souder de nouvelles pièces.
On les retrouve souvent sur
- Les palans de grand-voile et de hale-bas
- Les palans d’étai largable ou de bastaques
- Les systèmes réglables de pataras ou de réglages fins
Leur modularité facilite les évolutions d’équipement, ce qui les rend très appréciés des régatiers et des propriétaires de bateaux de voyage.
Pour le mouillage et la sécurité
Au mouillage, les manillons sont parfois employés comme éléments de liaison complémentaires à côté des manilles. On les trouve sur certains assemblages de chaînes, émerillons et ancrages de lignes de mouillage.
Ils peuvent aussi intervenir dans
- Les fixations de lignes de vie
- Les systèmes d’amarrage renforcé
- Les points d’accroche de harnais ou de longes spécifiques
Dans ces usages, il est crucial d’opter pour des manillons certifiés pour la charge humaine ou structurelle et de ne pas recycler à la légère de l’accastillage d’origine inconnue.
Bien choisir et entretenir ses manillons
Pour tirer le meilleur parti de vos manillons, il ne suffit pas de se fier à l’apparence. Un choix réfléchi et un entretien régulier garantissent la fiabilité dans la durée.
Points clés pour choisir un manillon adapté
Avant tout achat, il est utile de dresser un rapide cahier des charges
- Type d’effort principal traction, cisaillement ou flexion
- Exposition à l’eau de mer, aux chocs, aux UV
- Compatibilité dimensionnelle avec les pièces en place
- Niveau de sécurité exigé plaisance, régate, usage professionnel
Privilégier un inox marin de qualité avec une charge de travail bien documentée reste un réflexe fiable. Pour les montages critiques, demander conseil à un professionnel d’accastillage permet d’éviter les erreurs de dimensionnement.
Contrôle visuel et entretien courant
Un manillon doit faire partie de la check-list d’inspection annuelle du bateau. Les points à surveiller sont
- La présence de fissures, marques de choc ou déformations
- L’usure de l’axe aux zones de contact
- Les traces de corrosion ou de piqûres sur l’inox
- Le bon serrage des écrous et la tenue des goupilles
Un rinçage à l’eau douce après les navigations intensives, suivi d’un séchage, aide à prolonger la durée de vie. Éviter les produits agressifs qui peuvent attaquer la surface ou piéger l’humidité.
Bonnes pratiques de sécurité
Pour sécuriser vos assemblages
- Ne jamais dépasser la charge de travail indiquée
- Remplacer immédiatement tout manillon présentant un doute
- Éviter les mélanges de métaux générant de la corrosion galvanique
- Utiliser des goupilles ou freins adaptés pour empêcher tout desserrage
En suivant ces recommandations, le manillon devient une solution de liaison fiable, durable et modulable pour toutes vos installations d’accastillage, que vous soyez plaisancier amateur ou professionnel de la mer.
