Définition et usages essentiels d’une cadène Dyneema
La cadène Dyneema est un point de fixation souple fabriqué en fibre textile haute résistance destiné à remplacer ou compléter une cadène métallique traditionnelle sur un bateau de plaisance ou de régate. Elle s’inscrit dans l’évolution moderne de l’Accastillage vers des solutions plus légères, plus simples à installer et plus faciles à entretenir.
Concrètement, il s’agit d’une boucle ou d’un cordage en Dyneema, parfois gainé, fixé sur le pont ou la structure du bateau pour créer un point d’ancrage fiable pour poulies, retenues, palans ou lignes de sécurité. Une cadène Dyneema peut être montée directement sur un rail, un pontet, une cloison ou un renfort structurel.
Principales situations d’utilisation à bord
L’emploi d’une cadène Dyneema couvre une large palette d’applications à bord. Parmi les usages les plus fréquents on trouve
- Point d’ancrage pour poulies de renvoi sur le pont ou le roof
- Cadène de bastaque ou pataras réglable sur les voiliers orientés performance
- Points de fixation pour barber hauler et tweakers sur génois ou spi
- Fixation de palans de hale-bas ou de cunningham sur les petits dériveurs et habitables
- Point de sécurité pour longe ou ligne de vie intérieure dans certains cas bien dimensionnés
- Cadène temporaire pour un gréement de fortune ou un renvoi de charge ponctuel
Le caractère souple et facilement démontable de ces cadènes permet de réorganiser rapidement le plan de pont, de tester différentes positions de poulies ou d’ajouter un point de renvoi sans gros travaux de perçage ni renforts métalliques lourds.
Différences fondamentales avec une cadène inox
Même si leur fonction générale est similaire, une cadène Dyneema se distingue nettement d’une cadène inox traditionnelle sur plusieurs points clés
- Nature du matériau textile haute performance contre acier inoxydable rigide
- Mode de fixation souvent par amarrage ou épissure autour d’un point existant plutôt que par boulonnage à travers le pont
- Capacité d’absorption de chocs légèrement amortie grâce à la souplesse de la fibre, ce qui réduit certains pics de charge
- Modularité et démontage infiniment plus simples, ce qui facilite l’évolution du plan de pont
- Corrosion et électrolyse inexistantes pour la partie textile, mais à surveiller sur les pièces métalliques associées
Une cadène Dyneema ne remplace pas toujours une cadène inox structurelle, notamment pour les charges permanentes très élevées ou les points de fixation de gréement dormant. En revanche, pour beaucoup de points d’accastillage fonctionnels, il s’agit d’une alternative particulièrement pertinente.
Structure et matériaux d’une cadène Dyneema
Pour bien choisir et dimensionner une cadène Dyneema, il est indispensable de comprendre la structure de base de ce type d’équipement et les caractéristiques propres du matériau Dyneema.
Les fibres Dyneema en quelques repères
Le Dyneema est une fibre synthétique de type UHMWPE à très haute résistance mécanique. Par rapport à un acier de bonne qualité équivalent en charge, il offre
- Un rapport résistance poids exceptionnel la fibre est beaucoup plus légère qu’un câble métallique
- Une excellente résistance à la traction pour un diamètre très réduit
- Une très faible élasticité ce qui limite l’allongement sous charge
- Une très bonne résistance à la fatigue sous réserve d’un rayon de courbure suffisant et de protections correctes
- Une flottabilité positive utile pour certaines manœuvres et manipulations à la main
En revanche, le Dyneema est plus sensible à certains facteurs qu’il faut gérer correctement comme l’abrasion sur arêtes vives, la chaleur excessive et les UV lorsque la fibre n’est pas gainée ni protégée.
Composition typique d’une cadène Dyneema
Une cadène Dyneema se présente le plus souvent sous forme d’assemblage prêt à l’emploi avec
- Une âme ou tresse principale en Dyneema simple ou double tresse
- Une gaine de protection polyester ou mélange technologique pour limiter l’abrasion et les UV
- Une ou plusieurs épissures pour former des boucles de fixation propres et solides
- Des éléments de renfort ou d’ajustement bague textile, cosse cœur, anneau à faible friction
- Éventuellement un système de réglage loop to loop, nœud bloqueur ou poulie intégrée pour ajuster la longueur
Selon l’usage visé, la cadène peut être conçue en boucle fermée fixe, avec un nœud textile réglable, ou encore en sangle cousue pour une meilleure répartition des charges sur la surface de contact.
Points de fixation et interfaces possibles
Une cadène Dyneema doit impérativement être connectée à un point solide de la structure du bateau. Parmi les interfaces les plus courantes on retrouve

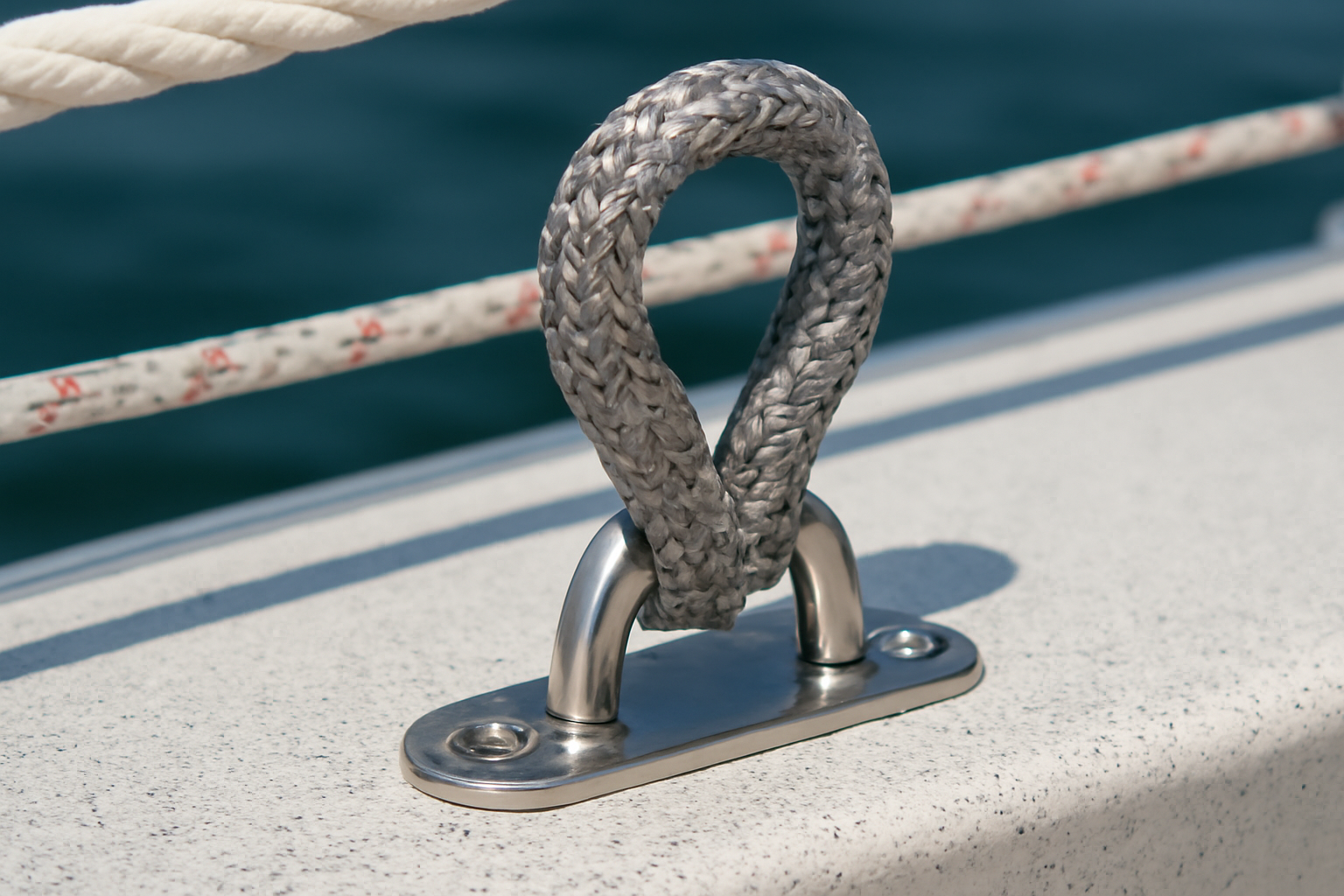

- Un pontet inox ou aluminium déjà présent sur le pont
- Un rail de fargue ou de génois sur lequel vient se fixer une platine ou un chariot dédié
- Une cadène inox existante utilisée comme ancrage pour une extension textile
- Une cloison ou varangue renforcée équipée d’un anneau ou d’un œil traversant
- Un taquet ou un winch dans certains montages temporaires bien contrôlés
La résistance finale du système ne dépend pas uniquement du Dyneema mais aussi de la qualité du point d’ancrage et du chemin de charge complet entre le pont et la structure.
Avantages et limites des cadènes Dyneema
Les cadènes Dyneema se sont imposées progressivement sur les bateaux modernes grâce à un ensemble d’avantages concrets, tout en présentant des limites qu’il faut connaître pour éviter les usages inadaptés.
Atouts majeurs pour les plaisanciers et régatiers
Les bénéfices les plus marquants d’une cadène Dyneema sont les suivants
- Gain de poids significatif particulièrement intéressant sur les unités de course croisière ou les multicoques
- Réduction du nombre de perçages puisque de nombreux montages se font sur des points existants ou par amarrage
- Installation et remplacement rapides un atout pour tester des configurations d’accastillage différentes
- Absence de corrosion sur la partie textile ce qui simplifie l’entretien dans les environnements salins agressifs
- Sécurité accrue en cas de rupture un textile qui lâche génère souvent moins de débris coupants qu’une pièce inox cassée
- Polyvalence importante un même type de cadène peut servir à plusieurs montages avec de légères adaptations
Sur les petits bateaux de régate ou les croiseurs légers, ces avantages se traduisent par un pont plus épuré, plus léger et plus facile à optimiser au fil des navigations.
Limites à connaître pour un usage responsable
Une cadène Dyneema n’est pas une solution miracle. Certaines limites doivent être prises en compte pour un dimensionnement prudent
- Sensibilité à l’abrasion toute arête vive, vis mal dressée ou bord de trou peut endommager rapidement la fibre
- Échauffement possible en cas de frottement répété ou de passage dans un réa sous forte charge
- Dépendance à la qualité des épissures une épissure mal réalisée peut réduire drastiquement la résistance annoncée
- Vieillissement aux UV à maîtriser si la gaine de protection est insuffisante ou abîmée
- Risque de sous-dimensionnement si l’on transpose directement des diamètres de cordage non adaptés aux charges réelles
Pour les efforts structuraux majeurs comme les cadènes de haubans sur un croiseur hauturier, le recours à des solutions métalliques correctement dimensionnées reste souvent préférable, quitte à utiliser le Dyneema comme complément pour certains renvois.
Comparatif rapide avec une cadène inox traditionnelle
| Critère | Cadène Dyneema | Cadène inox |
|---|---|---|
| Poids | Très léger | Plus lourd |
| Installation | Rapide, peu ou pas de perçages | Perçage, boulonnage et étanchéité |
| Maintenance | Surveillance abrasion et UV | Surveillance corrosion et fissures |
| Modularité | Excellente facilement déplaçable | Faible, position fixe |
| Charges structurelles | Usage limité selon dimensionnement | Très adapté aux efforts permanents |
Bien choisir sa cadène Dyneema
Le choix d’une cadène Dyneema adaptée repose sur une évaluation réaliste des charges, du type de bateau et de l’usage prévu à bord. Une approche structurée évite les erreurs de dimensionnement ou d’implantation.
Analyse des charges et du type de bateau
Avant de sélectionner un modèle, il est utile de se poser quelques questions simples
- Type de bateau dériveur, sport boat, croiseur côtier, multicoque de croisière, voilier de régate
- Nature de la charge statique ou très dynamique, continue ou ponctuelle
- Effort maximum estimé à partir des données du constructeur ou des recommandations de la classe
- Orientation des efforts traction axiale, efforts latéraux, variations de direction répétées
- Exposition aux UV et aux projections d’eau zone de pont très exposée ou espace protégé
Une cadène Dyneema pour un barber spi sur un petit monotype n’aura pas les mêmes caractéristiques qu’un point d’ancrage pour une bastaque sur un grand croiseur de course.
Critères techniques de sélection
Une fois les contraintes définies, plusieurs paramètres guident le choix de la cadène
- Charge de rupture annoncée avec une marge de sécurité suffisante par rapport aux efforts réels attendus
- Diamètre de la tresse qui conditionne à la fois la résistance et la compatibilité avec poulies et réas
- Type de gaine de protection simple polyester, gaine technique anti-abrasion, gaine anti-UV renforcée
- Forme et longueur des boucles adaptées aux points de fixation et à la hauteur souhaitée au-dessus du pont
- Compatibilité avec l’accastillage existant que ce soit des poulies classiques ou des anneaux à faible friction
Pour un usage intensif en régate, un modèle haut de gamme avec gaine renforcée, épissures soignées et charge de rupture largement dimensionnée constitue un investissement raisonnable en termes de fiabilité.
Exemples d’applications selon les profils de navigateurs
Quelques repères concrets peuvent aider à orienter le choix
- Plaisanciers côtiers utilisation en points de renvoi légers, barber de génois, petits palans de réglage
- Régatiers habitables cadènes Dyneema pour bastaques, pataras fractionnés, réglages de chariots de voile d’avant
- Multicoques rapides points d’ancrage légers pour réseaux de poulies complexes, bridages de tangon ou de bout-dehors
- Dériveurs et petits sport boats optimisation du plan de pont avec des fixations textiles multiples et rapidement modifiables
Dans tous les cas, il est recommandé de conserver une cohérence globale entre la résistance des cadènes Dyneema, des poulies, des manilles textiles et des fixations sur la structure du bateau.
Installation et entretien d’une cadène Dyneema
Une installation soignée et un suivi régulier sont indispensables pour profiter durablement des avantages d’une cadène Dyneema sans compromettre la sécurité à bord.
Bonnes pratiques de pose à bord
L’installation doit suivre quelques principes simples mais essentiels
- Choisir un point d’ancrage structurel cloison, renfort, pontet ou rail solidement fixé
- Éliminer les arêtes vives en ébavurant les perçages ou en ajoutant des protections adaptées
- Respecter un rayon de courbure suffisant autour des pièces métalliques pour ne pas cisailler la fibre
- Réaliser ou faire réaliser des épissures propres avec longueur d’enterrement adaptée au type de Dyneema
- Prévoir une protection anti-frottement gaine supplémentaire ou fourreau aux points de contact répétés
Lorsqu’un doute subsiste sur la qualité d’une épissure ou sur le bon dimensionnement, il vaut mieux faire appel à un gréeur professionnel ou s’appuyer sur des assemblages préfabriqués reconnus.
Contrôles périodiques et entretien courant
Une cadène Dyneema ne demande pas de maintenance complexe mais nécessite une inspection visuelle régulière
- Vérifier l’absence de coupures ou de fibres fondues signe de frottement excessif ou de surchauffe
- Contrôler l’état de la gaine déterminer si une usure localisée justifie une protection supplémentaire
- Examiner les zones proches des épissures où les contraintes locales sont plus élevées
- Surveiller la décoloration anormale pouvant indiquer un vieillissement accéléré aux UV
- Rincer à l’eau douce après une navigation très salée pour limiter les dépôts cristallisés
En cas de doute sur l’intégrité d’une cadène Dyneema, la précaution consiste à la remplacer avant qu’une rupture ne survienne. Le coût relativement modéré du textile par rapport aux conséquences potentielles d’une casse justifie cette approche préventive.
Erreurs fréquentes à éviter
Quelques erreurs reviennent régulièrement lors de l’utilisation de cadènes Dyneema
- Sous-estimer les charges dynamiques particulièrement sur les voiliers rapides ou dans la houle formée
- Laisser frotter la cadène à chaque mouvement sur un angle vif ou une pièce métallique non protégée
- Multiplier les nœuds sur le Dyneema nu au lieu d’utiliser des épissures ou boucles prévues
- Installer une cadène textile sur un point structurel douteux qui deviendra le maillon faible du système
- Négliger l’inspection en supposant que le Dyneema reste indéfiniment fiable sans contrôle
En respectant ces précautions et en s’appuyant sur des produits d’accastillage sérieux, la cadène Dyneema devient un allié performant pour optimiser le pont, réduire le poids et gagner en polyvalence tout en conservant un haut niveau de sécurité.
