Définition et usages principaux de la manille droite

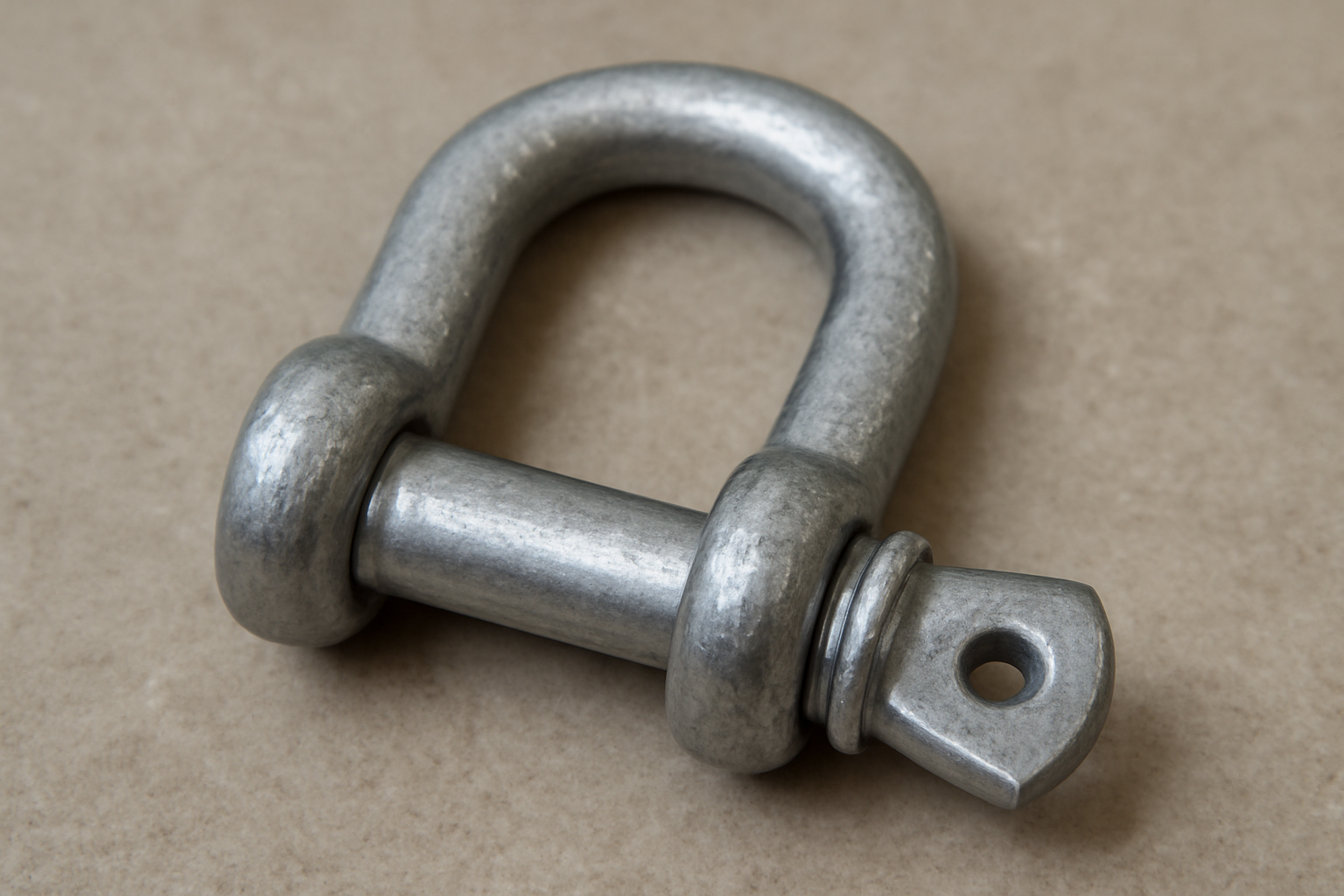

La manille droite est un élément d’accastillage essentiel pour réaliser des liaisons mécaniques fortes, fiables et répétables entre deux points d’un gréement ou d’un mouillage. Il s’agit d’un petit connecteur métallique en forme de « U » fermé par un axe vissé, utilisé pour relier chaînes, cordages, câbles ou pièces d’accastillage sur un bateau. La manille inox pour bateau est aujourd’hui la plus répandue pour les usages courants à bord.
On parle de manille « droite » lorsque les deux branches sont parallèles et alignées avec l’axe de fermeture. Cette géométrie en fait un composant particulièrement adapté aux efforts dans l’axe, typiques des lignes de mouillage, des haubans temporaires ou de certaines liaisons de gréement courant.
Parties constitutives d’une manille droite
Une manille droite est composée de trois éléments principaux qui conditionnent sa résistance et son confort d’utilisation
- Le corps en U c’est la partie fixe qui reçoit les charges
- L’axe ou doigt c’est la barrette vissée qui vient fermer le U
- La tête de l’axe elle peut être à vis simple, à collerette, à goupille ou à système de sécurité
La précision de l’usinage entre le corps et l’axe influence directement la capacité de charge, la résistance à la fatigue et la facilité de manipulation à bord.
Situations typiques d’utilisation à bord
La manille droite intervient dans de nombreuses configurations où l’alignement des efforts est bien défini
- Connexion entre chaîne de mouillage et émerillon ou ancre
- Raccord entre un palan et son point de fixation fixe
- Liaison entre un câble textile et un point d’ancrage métallique
- Fixation de certains accastillages sur le pont ou le mât quand la traction reste dans l’axe
Dans toutes ces situations, la manille droite assure une transmission de l’effort sans torsion ni flexion parasite, ce qui limite l’usure prématurée et les risques de rupture.
Différences entre manille droite et manille lyre
On confond souvent la manille droite avec la manille lyre, pourtant leurs comportements mécaniques et leurs usages optimaux ne sont pas identiques. Comprendre ces différences permet de choisir l’organe de liaison le plus sûr pour chaque manœuvre à bord.
Comparaison de la forme et de la répartition des efforts
La manille lyre présente un corps plus arrondi et plus large, tandis que la manille droite reste étroite et alignée. Cette distinction joue un rôle clé sur la manière dont les efforts sont repris
| Caractéristique | Manille droite | Manille lyre |
|---|---|---|
| Forme du corps | U étroit et rectiligne | Forme arrondie en lyre |
| Effort idéal | Dans l’axe de la manille | Possibilité de légers angles |
| Nombre d’éléments à relier | Un à un de part et d’autre | Plusieurs boucles ou cosse-cœurs |
| Risque d’ovalisation | Plus sensible en cas de charge oblique | Meilleure répartition des contraintes |
La manille droite est donc plus indiquée lorsque
- La direction de traction est bien définie et stable
- Les deux éléments reliés sont alignés
- On recherche une liaison compacte qui ne prend pas trop de place
Avantages spécifiques de la manille droite
Par rapport à une manille lyre, la version droite offre plusieurs bénéfices concrets pour l’accastillage
- Encombrement réduit idéal dans les passages étroits ou à proximité d’autres équipements
- Moins de jeu latéral ce qui limite les chocs et le bruit dans les manœuvres
- Alignement strict qui favorise la tenue à la charge maximale annoncée par le fabricant
- Poids souvent plus faible à résistance équivalente ce qui peut compter sur les petites unités ou en régate
La manille lyre reste préférable lorsqu’il faut accepter des angles ou répartir plusieurs boucles sur le même organe de liaison. Dès que la traction est bien rectiligne et qu’un seul élément est attaché de chaque côté, la manille droite prend l’avantage.
Matériaux et caractéristiques techniques à connaître
Le choix du matériau et des dimensions de votre manille droite conditionne directement son comportement dans le temps ainsi que la sécurité globale de votre gréement. Une manille mal dimensionnée ou inadaptée à l’environnement marin peut devenir un maillon faible.
Inox, galvanisé ou autres matériaux
Sur les bateaux de plaisance comme en usage professionnel, deux familles dominent largement
- Acier inoxydable souvent de type A4 ou 316 privilégié pour sa résistance à la corrosion en milieu salin et sa finition esthétique
- Acier galvanisé plus courant sur les grosses unités de travail ou sur les mouillages permanents en raison de son excellent rapport coût résistance
Pour l’accastillage courant, la manille droite en inox reste la référence. Elle offre
- Une très bonne tenue à la rouille si l’entretien de base est respecté
- Une surface lisse qui préserve les cordages et les gaines textiles
- Une grande variété de formats compatibles avec la plupart des pièces d’accastillage modernes
On trouve aussi des manilles en alliages spécifiques ou en titane dans les applications haut de gamme, mais leur usage reste plus confidentiel et ciblé sur la performance maximale.
Charges de travail et de rupture
Chaque manille droite est associée à des valeurs de charge fournies par le fabricant. Deux notions doivent être bien maîtrisées
- Charge de travail admissible ou Working Load Limit c’est la charge maximale recommandée en utilisation normale, avec un facteur de sécurité intégré
- Charge de rupture minimale c’est la charge à partir de laquelle la déformation ou la rupture devient probable lors d’un test destructif
Pour choisir correctement une manille droite il est judicieux de
- Sélectionner une charge de travail nettement supérieure aux efforts normalement attendus
- Tenir compte des à-coups et chocs inévitables en mer surtout sur les mouillages
- Éviter de travailler proche des limites annoncées afin de conserver une marge de sécurité confortable
Un surdimensionnement raisonnable est souvent préférable à une manille au plus juste, surtout sur les points névralgiques tels que la liaison ancre chaîne.
Dimensions et compatibilités
Les dimensions à vérifier avant tout achat sont
- Le diamètre de l’axe qui conditionne directement la résistance mécanique
- La largeur intérieure qui doit être suffisante pour accueillir cosse, chaîne ou boucle textile
- La longueur totale qui influe sur l’encombrement et la mobilité des éléments reliés
Une bonne pratique consiste à contrôler la compatibilité de la manille droite avec
- Le maillon de chaîne concerné
- Le diamètre du cordage ou du câble
- La taille de l’œil dans les ferrures de pont ou les cosses-cœurs
Une manille trop serrée peut créer des frottements et des points durs, tandis qu’un modèle surdimensionné risque de travailler de travers ou de générer du bruit et des chocs.
Bien choisir sa manille droite selon l’usage
Le bon choix de manille droite dépend avant tout de l’usage visé. Plutôt que de se limiter au seul critère de prix, il est préférable de raisonner en scénario d’utilisation réelle pour chaque point du bateau.
Pour le mouillage
La liaison ancre chaîne est l’une des plus critiques
- Privilégier une manille droite forte charge en acier inox ou galvanisé de qualité marine
- S’assurer que le diamètre de l’axe est au moins égal à celui de la chaîne souvent légèrement supérieur
- Choisir un modèle avec système anti-desserrage vis à collerette pour frein-filet, ou goupille de sécurité
Pour les rallonges de mouillage, la même logique s’applique, avec possibilité de descendre légèrement en dimension lorsque les efforts sont mieux répartis.
Pour le gréement courant
Sur les palans, points d’écoute ou systèmes réglables
- La manille droite permet une connexion compacte et alignée
- On veillera à un bon compromis poids résistance notamment sur les bateaux de régate
- Des axes à vis rapide peuvent être choisis pour faciliter les changements de configuration à bord
Dans ces usages, l’angle de travail reste généralement bien maîtrisé, ce qui convient parfaitement à la géométrie de la manille droite.
Pour le gréement dormant et les montages permanents
Pour des liaisons plus pérennes haubans textiles, étais démontables, pataras réglables il est judicieux de privilégier
- Une manille droite certifiée par un fabricant reconnu
- Un dimensionnement avec large marge de sécurité
- Un système de verrouillage de l’axe impossible à dévisser accidentellement
Sur ce type de montage, on évite en général de démonter fréquemment la manille. La priorité ira donc à la fiabilité à long terme plus qu’à la rapidité de manipulation.
Conseils d’utilisation et d’entretien à bord
Une manille droite, même de qualité, peut devenir source de problème si elle est mal utilisée ou négligée. Quelques réflexes simples permettent de prolonger sa durée de vie et d’éviter les incidents en navigation.
Bonnes pratiques de montage
Lors de la mise en place d’une manille droite il est recommandé de
- Positionner l’axe côté élément le plus mobile pour limiter les torsions sur le corps
- Visser complètement l’axe puis revenir légèrement en arrière pour éviter le grippage
- Vérifier que rien ne force sur le filetage en fonctionnement
- Éviter de serrer à l’outil si le fabricant ne le prévoit pas afin de ne pas marquer le métal
Sur les montages exposés aux vibrations ou aux mouvements répétés, l’ajout d’un frein-filet adapté ou d’un filin de sécurité peut être envisagé selon le type de manille.
Inspection régulière et signes d’usure
Une inspection périodique fait partie de l’entretien courant du bateau. Pour les manilles droites, quelques points méritent une attention particulière
- Traces de corrosion surtout au niveau du filetage et des zones de frottement
- Jeu anormal entre le corps et l’axe, signe de déformation ou d’usure
- Marques profondes dues aux chocs ou à un travail de travers
- Filetages abîmés qui rendent le vissage difficile ou incomplet
En cas de doute, le remplacement de la manille est généralement la solution la plus sûre compte tenu de son coût modéré face aux enjeux de sécurité à bord.
Nettoyage et protection
Pour prolonger la durée de vie d’une manille droite en inox ou galvanisé
- Rincer régulièrement à l’eau douce après les navigations intensives
- Éviter les mélanges de métaux qui favorisent la corrosion galvanique
- Écarter les produits trop agressifs susceptibles d’attaquer la couche protectrice de l’inox
- Vérifier que les cordages et cosses associés restent en bon état afin de ne pas créer de points de friction anormaux
Un accastillage correctement dimensionné, bien choisi selon l’usage et entretenu avec rigueur assure une navigation plus sereine. La manille droite, parfois perçue comme un simple consommable, mérite en réalité une attention particulière, car elle fait souvent office de maillon clé entre votre bateau et les forces qu’il affronte.
