Comprendre la manille haute résistance et son rôle à bord
La manille haute résistance, souvent abrégée manille HR, est un élément d’accastillage essentiel pour sécuriser les charges importantes à bord. Une manille pour bateau de type HR se distingue par une capacité de charge élevée, une forme optimisée et une qualité de matériau supérieure, pensés pour résister aux contraintes mécaniques, aux chocs et à la corrosion en milieu marin.
Contrairement à une manille standard, une manille haute résistance est conçue pour les applications où un simple surdimensionnement ne suffit plus. Elle devient alors un maillon de sécurité critique dans un mouillage, un gréement ou un palan de manœuvre. Bien choisie et bien utilisée, elle limite les risques de rupture, de déformation et d’usure prématurée.
Pour les plaisanciers comme pour les professionnels, comprendre ce qu’implique réellement la notion de haute résistance permet de dimensionner correctement son accastillage et d’éviter des montages hasardeux. Il ne s’agit pas seulement de choisir une manille plus “costaud”, mais de sélectionner un produit spécifiquement testé et certifié pour des charges de travail supérieures.
Caractéristiques spécifiques d’une manille haute résistance
Différences entre manille standard et manille haute résistance
Une manille haute résistance se reconnaît d’abord à ses valeurs de charge indiquées par le fabricant. Là où une manille standard est prévue pour des efforts modérés, la manille HR présente une charge de travail admissible (WLL) bien plus élevée, souvent pour un encombrement similaire.
Les principaux écarts entre ces deux familles se situent sur plusieurs points clés
- Qualité de l’alliage acier ou inox renforcé, traitements thermiques spécifiques
- Forme de l’arc plus homogène, meilleure répartition des contraintes
- Axe ou manillon diamètre plus important, filetage plus robuste
- Normes et essais contrôles plus stricts, certifications industrie ou marine
Cette différence n’est pas théorique. Sur un même diamètre extérieur, une manille haute résistance peut supporter plusieurs fois la charge de travail d’un modèle standard, avec un coefficient de sécurité plus élevé.
Matériaux utilisés pour la haute résistance
Le choix du matériau détermine en grande partie la performance d’une manille. Pour les usages nautiques, on rencontre principalement
- Inox HR très bonne résistance à la corrosion, finition soignée, idéal en milieu salin
- Acier galvanisé HR excellent rapport résistance prix, adapté aux fortes charges et aux mouillages lourds
- Acier allié haute limite élastique utilisé sur certains modèles professionnels, pour les charges extrêmes
Une manille haute résistance en inox marin (type A4 ou équivalent) se démarque par sa capacité à supporter de fortes charges sans rouiller, même en utilisation permanente sur le pont ou à proximité de l’eau de mer. L’acier galvanisé reste néanmoins très apprécié sur les mouillages lourds où la priorité absolue est la résistance mécanique.
Formes et types de manilles HR
La haute résistance ne se limite pas au matériau. La géométrie de la manille influe directement sur la charge admissible et la durée de vie du montage. Parmi les formes les plus courantes
- Manille droite haute résistance idéale pour les efforts dans l’axe, parfaite pour relier chaîne et organeau

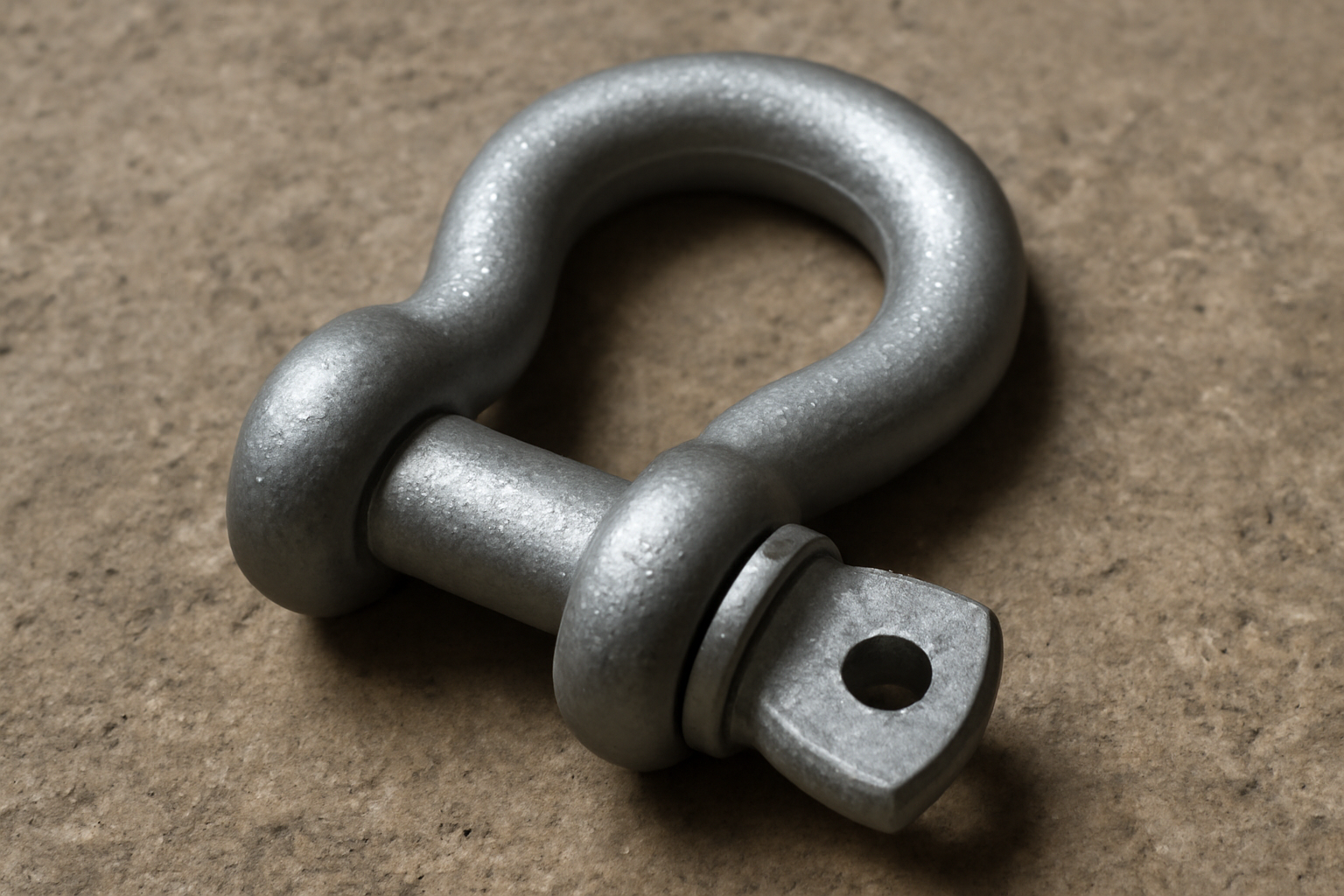

- Manille lyre haute résistance arc plus large, accepte plusieurs éléments, meilleure tolérance aux angles d’effort
- Manille HR à axe imperdable axe sécurisé par vis ou système captive, limite le risque de perte du manillon
- Manille HR à manillon vissé ou à goupille choix en fonction de la fréquence de démontage et des contraintes de sécurité
Sur les modèles HR de qualité, on retrouve souvent des marquages en relief indiquant la charge maximale d’utilisation et parfois la norme de référence, ce qui facilite le contrôle à bord.
Domaines d’utilisation des manilles haute résistance sur un bateau
Manille HR pour le mouillage
Le mouillage concentre de fortes contraintes, notamment lors d’un coup de vent ou sur un fond irrégulier. La manille devient alors le maillon critique entre la chaîne et l’ancre. Une rupture à ce niveau entraîne la perte du mouillage et peut mettre le bateau en danger.
La manille haute résistance est recommandée pour
- La liaison chaîne ancre sur les bateaux de croisière
- Les mouillages permanents ou corps-morts
- Les bateaux professionnels remorqueurs, vedettes, bateaux de travail
Choisir une manille HR permet de garder une section raisonnable tout en assurant une charge de ruine très supérieure à la traction possible de la ligne de mouillage. On évite ainsi de surdimensionner exagérément la manille au détriment de la manœuvrabilité.
Manille HR en gréement et manœuvres de pont
En dehors du mouillage, de nombreuses manœuvres de pont profitent d’une manille haute résistance. Elle est particulièrement utile dès que l’effort devient important ou répétitif
- Palan de bastaque, pataras ou hale-bas fortes tensions, chocs dynamiques, réa de faible diamètre
- Points de mouflage sur rail, cadène, pontets renforcés
- Gréement courant exigeant drisses sur winch, bosses de ris, barber-hauler
Sur ces montages, la manille HR limite les risques de déformation de l’arc et évite le cisaillement prématuré du manillon. Elle améliore la fiabilité de l’ensemble du palan, surtout quand les charges varient rapidement sous l’effet des rafales ou des mouvements de houle.
Usages spécifiques pour les professionnels
Les bateaux de travail, de plongée, de pêche ou de service utilisent massivement des manilles haute résistance. Les contraintes y sont souvent supérieures à celles de la plaisance
- Levage de charges compresseurs, équipements de plongée, matériel de chantier
- Remorquage annexes chargées, barges, filets
- Mouillages temporaires lourds sur zones exposées ou fonds difficiles
Dans ces contextes, la manille HR est vue comme un organe de levage à part entière. Elle doit donc répondre à des normes spécifiques et être intégrée dans un plan de contrôle régulier. Son choix ne se fait plus seulement sur le diamètre, mais sur la charge de service certifiée et la compatibilité avec le reste de la chaîne de traction.
Comment bien choisir une manille haute résistance
Déterminer la charge de travail nécessaire
La première étape consiste à définir la charge maximale d’utilisation dont vous avez réellement besoin. Il ne suffit pas d’estimer “à vue d’œil” la taille de la manille. Il est préférable de s’appuyer sur
- Le déplacement du bateau et sa surface offerte au vent
- Le type d’utilisation mouillage côtier, grande croisière, régate, travail intensif
- Les efforts attendus sur la manille charge statique ou dynamique, levage ou traction
Une règle simple consiste à faire en sorte que la charge de travail de la manille HR soit supérieure à celle de l’élément le plus faible de la ligne chaîne, cordage, cadène. Le coefficient de sécurité recommandé varie selon les normes et l’usage, mais il reste toujours nettement plus élevé sur une manille haute résistance que sur un modèle standard.
Adapter la forme de la manille à l’usage
La meilleure manille haute résistance est celle qui s’intègre parfaitement au montage prévu. Quelques repères pratiques aident à faire le bon choix
- Mouillage privilégier une manille droite HR, bien alignée avec la chaîne et l’ancre
- Palan et gréement utiliser plutôt une manille lyre HR pour accepter différents angles d’effort
- Points fixes de levage retenir une forme qui garde l’axe bien en ligne avec l’anneau ou la cadène
Une manille mal orientée, même haute résistance, peut voir sa charge admissible fortement réduite si l’effort n’est plus dans l’axe ou si l’arc travaille en torsion. Il est donc crucial de visualiser le chemin de la charge avant de valider la forme.
Prendre en compte la compatibilité dimensionnelle
La sélection d’une manille HR ne se fait pas uniquement sur la résistance annoncée. Il faut aussi vérifier la compatibilité avec les autres éléments
| Élément | Point à vérifier | Impact sur le choix |
|---|---|---|
| Chaîne | Diamètre et pas des maillons | Éviter le blocage ou le jeu excessif |
| Ancre ou cadène | Diamètre de l’organeau | Assurer une rotation libre |
| Poulie ou réa | Largeur de chape | Empêcher le frottement sur les joues |
| Cordage | Épissure, cosse-cœur | Préserver le rayon de courbure |
Une manille haute résistance trop massive peut gêner la circulation dans le barbotin, frotter sur la delphinière ou créer un point dur sur l’épissure. L’objectif est de combiner résistance et intégration fluide dans l’accastillage existant.
Bonnes pratiques d’utilisation et d’entretien des manilles HR
Montage et serrage en sécurité
Une manille haute résistance mal montée perd une grande partie de son intérêt. Quelques réflexes simples améliorent fortement la sécurité
- Visser le manillon à fond puis revenir légèrement en arrière pour éviter le blocage sous charge
- Positionner le manillon côté charge la plus stable pour limiter le risque de dévissage
- Vérifier l’alignement des efforts dans l’axe de la manille
- Sécuriser le manillon par fil inox, goupille ou frein adapté en usage intensif
Les systèmes de type manillon imperdable apportent un gain de sécurité appréciable, surtout sur les montages difficiles d’accès ou rarement démontés.
Contrôles réguliers et signes d’usure
Même une manille haute résistance finit par s’user. Un programme de contrôle visuel régulier permet de détecter les premiers signes de faiblesse
- Corrosion marquée piqûres profondes, rouille sous la galvanisation
- Jeu anormal entre arc et manillon, filetage endommagé
- Déformation visible arc légèrement ouvert, manillon cintré
- Marquages illisibles qui rendent la traçabilité difficile en usage pro
En cas de doute, mieux vaut remplacer la manille plutôt que de prendre le risque de rupture. Les efforts dynamiques en mer rendent les ruptures plus brutales qu’en laboratoire, notamment lorsque les charges sont cycliques.
Nettoyage, stockage et durée de vie
Pour préserver les capacités d’une manille haute résistance, quelques bonnes pratiques d’entretien sont utiles
- Rinçage à l’eau douce après les sorties exposées aux embruns ou à la boue de fond
- Séchage et stockage à l’abri pour les manilles HR utilisées en dépannage ou en levage ponctuel
- Traçabilité simple repérage par couleur ou marquage pour distinguer les manilles HR des modèles standard
li>Lubrification légère du filetage avec un produit compatible inox ou acier galvanisé
Une manille haute résistance correctement choisie, montée et entretenue offre une longévité remarquable, même sur des unités très sollicitées. Elle devient alors un investissement fiable pour sécuriser l’ensemble du bateau, du mouillage aux manœuvres de pont.
