Comprendre le marquage d’une manille inox
Sur un bateau, une manille inox paraît simple, pourtant son marquage conditionne directement la sécurité de toutes les liaisons entre cordages, chaînes et points d’ancrage. Un même pont peut recevoir plusieurs types de manilles pour bateau, mais le marquage sur le corps ou l’axe n’est pas toujours intuitif. Savoir le lire permet de choisir le bon matériel et d’éviter les surcharges dangereuses.
Une manille inox fiable rassemble trois informations essentielles gravées ou frappées sur le métal. Le matériau utilisé, la taille nominale et la charge annoncée. C’est ce trio qui permet de comparer les modèles, d’adapter la manille au montage prévu et de rester dans une utilisation réellement sûre, même en navigation engagée.

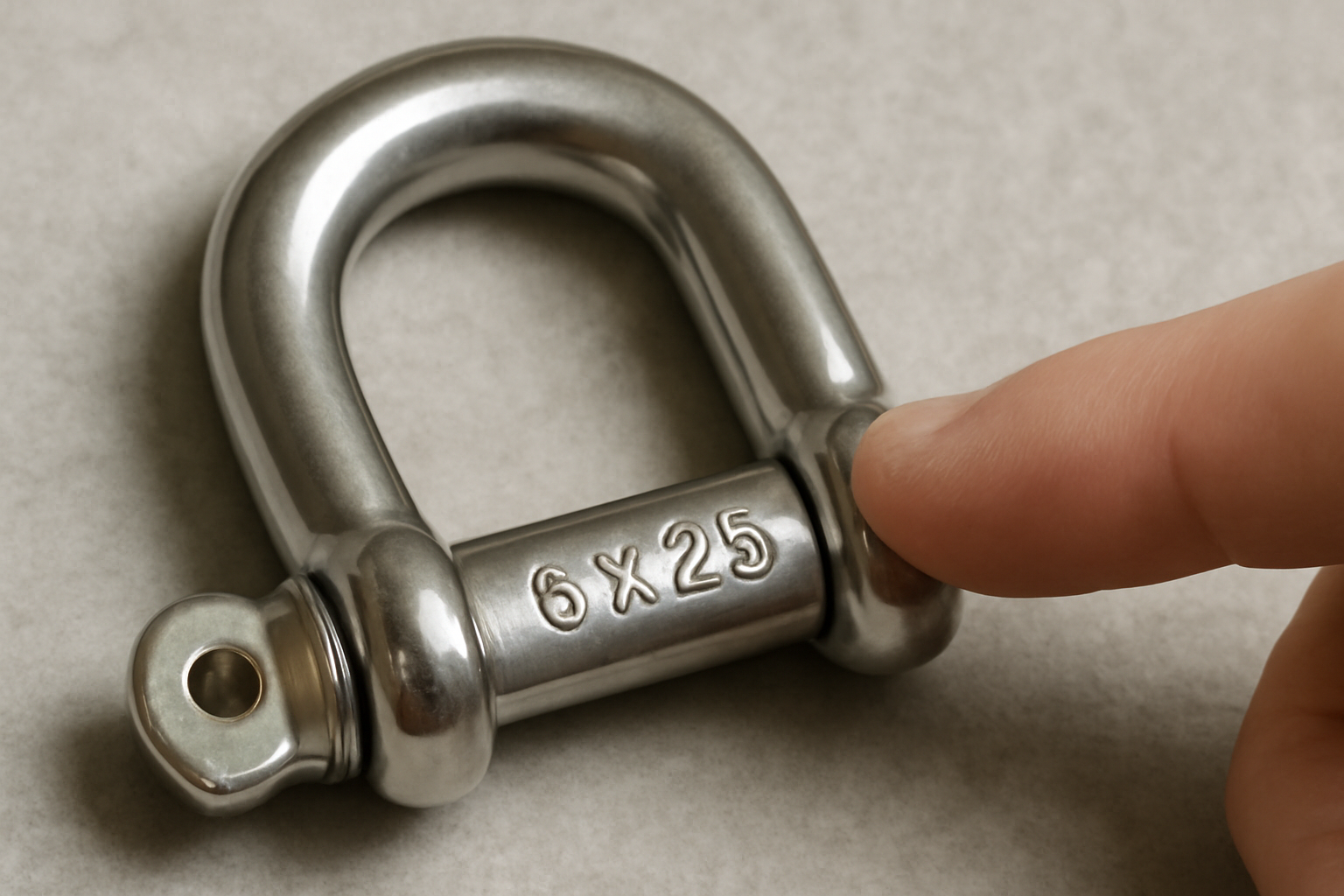

Où se trouve le marquage sur la manille
Le marquage apparaît généralement sur l’étrier de la manille, parfois sur la tête du doigt ou le fût de la manille lyre. Sur les petits diamètres, la gravure est plus discrète, mais elle reste lisible à l’œil nu. Une inspection régulière permet de vérifier que les marquages ne sont pas effacés par l’usure ou la corrosion localisée.
Plus la manille est destinée à un usage professionnel ou fortement sollicité, plus le marquage est complet. On peut ainsi rencontrer le nom ou sigle du fabricant, une série de chiffres pour la traçabilité et des symboles normalisés. La présence d’un marquage net et permanent est déjà un premier indicateur de qualité et de sérieux du fabricant.
Pourquoi le marquage est indispensable en accastillage
Une manille inox sans marquage lisible ne permet pas d’identifier sa capacité de travail réelle. En pratique, cela revient à utiliser un composant critique de la chaîne de mouillage ou du gréement sans aucune garantie. En cas de rupture, la responsabilité de l’utilisateur peut être engagée, surtout si la manille est montée dans une application commerciale ou professionnelle.
Pour les plaisanciers exigeants, lire le marquage permet également d’harmoniser l’ensemble de la chaîne de traction. Une ligne de mouillage doit être cohérente entre ancre, chaîne, émerillon, manilles et point d’amarrage. Le marquage de chaque pièce sert alors de fil conducteur pour concevoir un ensemble solide, sans maillon faible caché.
Les principaux éléments de marquage à décrypter
Le marquage d’une manille inox ne suit pas un modèle unique, mais certains éléments reviennent presque systématiquement. Les comprendre en détail aide à faire la différence entre une manille adaptée à un usage léger et une manille réellement prévue pour résister aux efforts d’un bateau en charge dans le clapot ou le ressac.
Indications sur le matériau et la qualité de l’inox
La mention la plus recherchée sur une manille inox concerne la qualité du métal. On rencontre notamment les gravures suivantes, parfois abrégées
- 304 ou A2 pour un inox courant, adapté à l’eau douce ou à des usages non critiques
- 316 ou A4 pour un inox marine, plus résistant à la corrosion en atmosphère saline
- 17-4PH ou mentions d’inox spécifiques pour des usages très techniques
Le marquage AISI 316 ou 316L indique un inox austénitique premium pour le nautisme. Il offre une meilleure résistance aux piqûres de corrosion et aux environnements agressifs. Une manille pour la ligne de mouillage ou l’accastillage de pont exposé en permanence au sel devrait toujours afficher ce type de mention ou une équivalence clairement marine.
Taille nominale et diamètre utile
La taille de la manille est souvent gravée sous forme d’un simple nombre en millimètres, par exemple 6, 8, 10 ou 12. Il s’agit du diamètre nominal du corps ou du doigt. Cette dimension permet d’associer correctement la manille aux chaînes, anneaux ou tôles percées.
Quelques points à vérifier
- La taille gravée correspond au diamètre du doigt sur la plupart des manilles lyre ou droites
- Le passage intérieur doit être suffisant pour le diamètre de la chaîne ou du cordage
- Une manille trop juste crée des points durs, une manille surdimensionnée peut déséquilibrer le montage
Il est judicieux de comparer la taille gravée avec la fiche technique du fabricant. Celle-ci mentionne généralement les cotes complètes. Largeur intérieure, ouverture, rayon de courbure. Une bonne cohérence entre marquage et documentation renforce l’impression de sérieux du produit.
Charge de travail et charge de rupture
Le point le plus important reste la capacité mécanique annoncée. On trouve principalement deux types de valeurs sur les manilles inox
- WLL ou SWL pour la charge de travail admissible en service
- BL pour la charge de rupture, parfois seulement indiquée sur la fiche technique
Le WLL correspond à la charge que la manille peut supporter de manière continue, avec un coefficient de sécurité déjà intégré. En milieu nautique, ce coefficient varie souvent de 4 à 6 selon les normes et la gamme de produit. La charge de rupture représente la force maximale avant déformation majeure ou rupture.
| Marquage | Signification | Utilisation pratique |
|---|---|---|
| WLL 500 kg | Charge de travail sûre de 500 kg | Ne pas dépasser 500 kg en service normal |
| 1T | Souvent 1 tonne de charge de travail | Se référer à la notice pour confirmation |
| CE | Conformité aux exigences européennes | Indicateur de produit tracé et contrôlé |
Pour un même diamètre, une manille inox de qualité professionnelle peut afficher une WLL beaucoup plus élevée qu’un modèle économique. Le marquage chiffré est donc un véritable critère de comparaison, plus pertinent que le simple aspect visuel ou le poids en main.
Lire correctement le marquage pour la sécurité à bord
Une fois les éléments de marquage identifiés, rester en sécurité consiste à les interpréter avec prudence. Dans l’univers du bateau, l’effort réel sur une manille varie selon la houle, la vitesse, les chocs et les angles de traction. Une charge annoncée ne doit jamais être considérée comme une limite à atteindre, mais comme une valeur maximale à respecter largement.
Notions de coefficient de sécurité en nautisme
Le coefficient de sécurité représente le rapport entre la charge de rupture et la charge de travail indiquée. Par exemple, si une manille casse à 3000 kg et que son WLL est de 600 kg, le coefficient est de 5. Ce ratio tient compte des défauts possibles, des surcharges ponctuelles et des conditions réelles d’utilisation.
En pratique, il est sage de rester en dessous de la WLL quand les conditions sont sévères. Mouillage dans une baie exposée, navigation par mer formée, amarrage de long au quai. Dans ces situations, les efforts dynamiques peuvent s’approcher de la WLL sans que cela soit évident à l’œil, surtout sur des manilles cachées dans la baille à mouillage ou sous un capot.
Influence de l’angle de traction sur la charge réelle
Les charges annoncées sont la plupart du temps données pour une traction dans l’axe. Dès que les efforts s’écartent de cette configuration idéale, la capacité réelle diminue. Une manille montée de travers ou en dévers peut atteindre sa déformation bien avant la charge prévue.
Pour limiter ce phénomène
- Préférer des manilles lyre quand plusieurs éléments doivent être connectés
- Éviter les angles de plus de 90 degrés entre les brins de cordage ou de chaîne
- Utiliser des émerillons ou articulations pour réaligner les efforts
Lire le marquage ne suffit pas si la manille est mal positionnée dans le montage. Une installation propre, avec des axes bien alignés, exploite au mieux la capacité annoncée par le fabricant et prolonge la durée de vie de l’accastillage.
Prise en compte de la fatigue et de la corrosion
Même une manille inox 316 finit par montrer des signes de fatigue lorsqu’elle est soumise à des cycles répétés de charge et de décharge. Le marquage ne prend pas en compte ces phénomènes de long terme, surtout dans l’eau de mer chargée de particules ou dans les ports peu ventilés où l’humidité stagne.
Quelques bonnes pratiques permettent de rester du bon côté de la sécurité
- Inspecter régulièrement le corps et le doigt pour repérer fissures, facettes ou déformations
- Remplacer toute manille dont le marquage devient illisible ou qui présente une usure avancée
- Éviter de réutiliser en application critique une manille ayant subi un choc violent
Une manille surdimensionnée avec un marquage clair et une marge confortable par rapport aux charges prévues offre une sécurité bien supérieure à une manille dimensionnée trop juste, même si son inox est de bonne qualité.
Choisir ses manilles inox en fonction du marquage
Le marquage ne sert pas seulement à contrôler une manille déjà en place, il est aussi un outil de sélection au moment de l’achat. En lisant attentivement les informations gravées, il devient possible d’adapter chaque manille à son usage précis, sans se limiter à la seule question du prix ou de l’apparence.
Adapter la manille au type d’usage à bord
Tous les points de fixation d’un bateau ne subissent pas la même contrainte. Selon l’usage, le marquage à privilégier ne sera pas identique.
- Ligne de mouillage principale. Priorité à un inox 316, une WLL élevée et un fabricant reconnu
- Accastillage de pont de croisière. Inox 316 recommandé, charges modérées mais chocs possibles
- Aménagement intérieur ou accessoires. Inox 304 parfois suffisant, charges généralement faibles
Identifier d’abord le besoin réel permet ensuite de choisir une manille dont le marquage correspond exactement aux contraintes. Cette approche évite à la fois la sous-dimension et la surconsommation de matériel inutilement lourd ou coûteux.
Comparer deux manilles de même diamètre
Deux manilles inox de 8 mm ne sont pas forcément équivalentes. Leur comportement réel dépend autant de la qualité de l’inox et du traitement que du simple diamètre. Le marquage agit alors comme un comparateur objectif.
Pour une comparaison pertinente entre deux modèles
- Vérifier la qualité d’inox indiquée, 316 offrant un meilleur comportement en milieu salin
- Comparer la WLL ou SWL gravée, en retenant la valeur la plus conservative
- Noter la présence d’un marquage de type CE ou d’une référence de norme reconnue
Dans bien des cas, une légère différence de prix se justifie par un marquage plus complet, une traçabilité améliorée et une charge de travail plus élevée pour un même diamètre. Ce sont ces détails qui font la solidité d’un bateau équipé pour durer.
Éviter les manilles sous-marquées ou non identifiées
Une manille inox sans mention de matériau ni charge admissible inspire peu de confiance pour un usage nautique sérieux. Elle peut convenir à un montage temporaire ou décoratif, mais pas à une fonction essentielle comme le mouillage ou le haubanage d’appoint.
Les risques d’une manille mal ou non marquée sont clairs
- Impossibilité d’estimer la charge réellement supportable
- Absence de traçabilité en cas de défaut ou de rappel de série
- Durabilité inconnue, en particulier face à la corrosion saline
Privilégier des produits dont le marquage est net, complet et conforme aux usages maritimes permet de renforcer la sécurité globale du bateau, tout en facilitant la maintenance à long terme. La lecture de ce marquage devient alors un réflexe aussi naturel que la vérification d’un nœud ou le contrôle d’un bout avant de prendre la mer.
Entretenir la lisibilité du marquage dans le temps
Une fois les bonnes manilles installées, encore faut-il conserver leurs marquages lisibles. En environnement marin, le sel, les frottements et les chocs répétés ont tendance à atténuer ou colmater les gravures. Quelques gestes simples suffisent pourtant à prolonger la clarté des inscriptions et donc la capacité à les interpréter correctement.
Nettoyage régulier et contrôle visuel
Le nettoyage périodique des manilles inox avec de l’eau douce limite les dépôts salins qui masquent le marquage. Un brossage léger à l’aide d’une brosse en plastique ou en laiton doux permet de dégager les chiffres sans rayer exagérément la surface. L’objectif reste de garder visibles les lettres et chiffres gravés tout en préservant la passivation naturelle de l’inox.
Ce nettoyage s’accompagne d’un contrôle visuel attentif. Rechercher les points suivants sur chaque manille
- Traces de rouille superficielle ou taches brunâtres
- Début de piqûres ou creux localisés, souvent près des marquages
- Jeu anormal entre le corps et le doigt, signe de déformation
Si le marquage devient difficile à lire malgré un nettoyage soigneux, il peut être judicieux de remplacer la manille, surtout si elle est montée à un endroit stratégique comme l’ancre principale ou les bastaques.
Impact des produits d’entretien sur les gravures
Certains produits trop agressifs, destinés au dégraissage industriel ou au polissage intensif, peuvent atténuer les marquages fins ou les rendre moins contrastés. L’idéal est d’utiliser des nettoyants spécifiquement prévus pour l’inox marine, qui respectent la structure de surface sans la fragiliser.
Il est préférable de
- Limiter les abrasifs forts sur les zones gravées
- Éviter les brosses métalliques dures et les disques de polissage agressifs
- Bien rincer après tout traitement chimique ou désoxydant
Un bon compromis consiste à traiter ponctuellement les taches tenaces, puis à revenir à un entretien doux et régulier. Ainsi, le marquage reste lisible tout au long de la vie de la manille, ce qui facilite les inspections et renouvellements programmés.
Renouvellement préventif des manilles critiques
Même bien entretenue, une manille inox ne devrait pas rester en service indéfiniment sur un point fortement sollicité. La lecture du marquage permet de tenir un registre simple des tailles, charges et années de mise en place pour organiser un remplacement préventif plutôt que curatif.
Une démarche structurée peut s’appuyer sur les principes suivants
- Identifier les manilles critiques. Mouillage, gréement, remorquage, points de levage
- Noter leur WLL et leur diamètre, afin de les remplacer à l’identique ou par un modèle équivalent ou supérieur
- Planifier un renouvellement périodique en fonction de l’intensité d’utilisation du bateau
En combinant lecture attentive du marquage, choix initial pertinent et entretien raisonné, chaque manille inox devient un élément fiable de l’accastillage. Cette rigueur discrète se traduit par une navigation plus sereine, des manœuvres plus fluides et une meilleure longévité de l’ensemble du bateau, du mouillage à la tête de mât.
