Qu’est-ce qu’une cadene sur un voilier ?

Définition d’une cadène sur un voilier

Sur un voilier, la cadène est un élément d’accastillage essentiel qui participe directement à la sécurité du gréement et de la coque. Elle assure la liaison entre les haubans ou les bas-haubans et la structure du bateau. Reliée à un tendeur et souvent à une manille pour bateau, la cadène transmet les efforts du mât à la coque. Sans cadène correctement dimensionnée et posée, le mât ne peut pas rester en place de façon fiable.

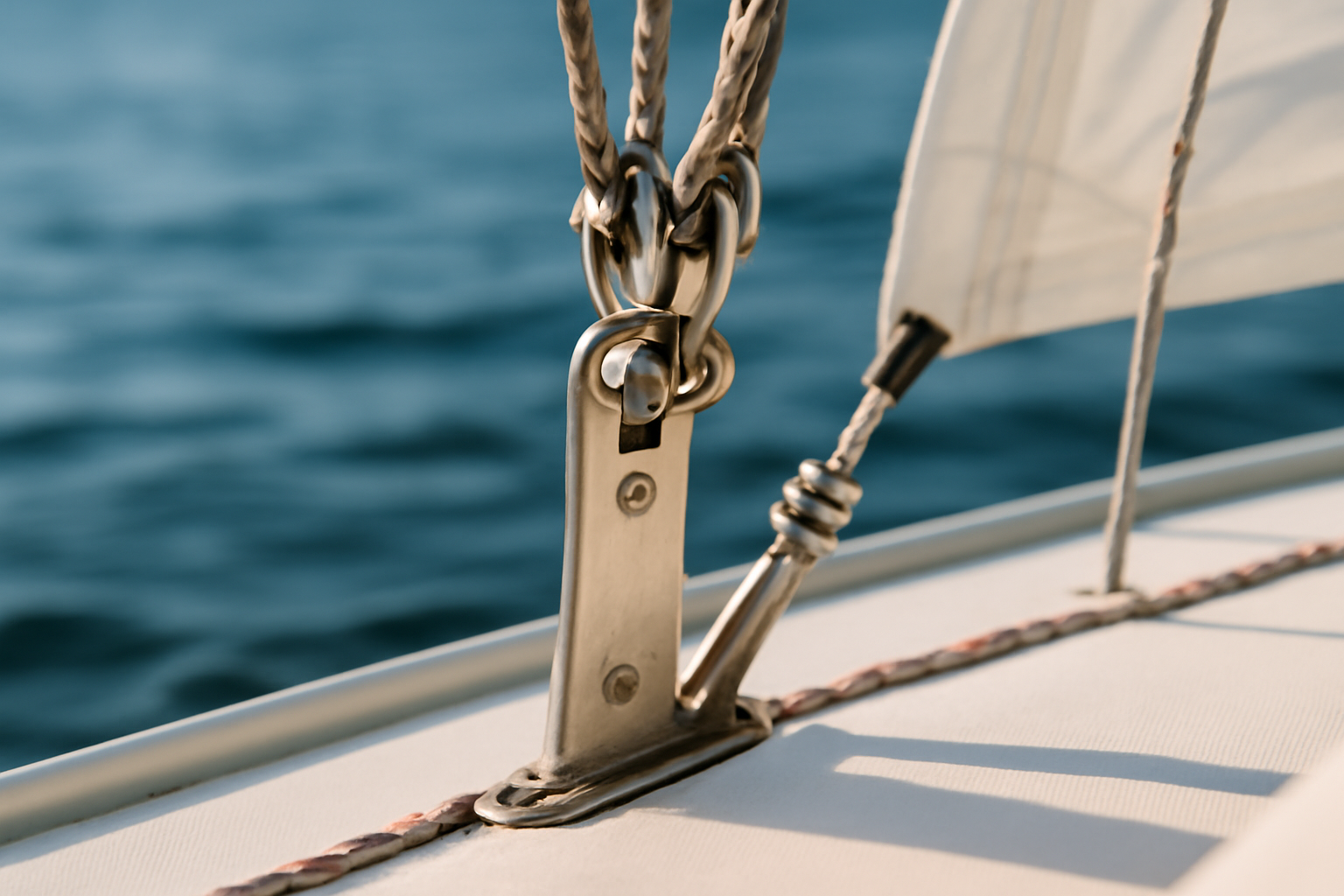

Concrètement, une cadène est une pièce métallique allongée, percée d’un ou plusieurs trous, fixée solidement au pont ou sur le bordé, puis reprise à l’intérieur par une contre-plaque ou une structure renforcée. Elle fait partie de la « chaîne de sécurité » qui va du mât jusqu’à la coque en passant par le gréement dormant.

Rôle structurel dans le gréement dormant

Le gréement dormant comprend les haubans, les galhaubans et les étays qui maintiennent le mât. La cadène est le point d’ancrage bas de ces câbles métalliques. Elle reçoit les charges permanentes liées à la tension des haubans, mais aussi les efforts variables liés au vent, aux mouvements de mer et aux manœuvres.

La qualité d’une cadène ne se limite pas à sa résistance mécanique. Sa bonne intégration dans la structure du bateau est tout aussi déterminante. Une cadène très solide mais mal fixée sur un pont fragile peut provoquer des fissures, des infiltrations ou, dans les cas extrêmes, l’arrachement d’un hauban.

Différence entre cadène et autres pièces d’accastillage

La cadène se distingue d’autres pièces comme les mousquetons, les ridoirs ou les poulies. Elle fait partie des pièces « fixes », généralement invisibles ou peu visibles depuis l’intérieur du bateau.

La cadène transmet les efforts du gréement à la coque.
Le ridoir règle la tension du hauban.
La manille assure la liaison démontable entre deux pièces métalliques.
Les poulies servent au guidage et au renvoi des cordages.

Comprendre cette distinction aide à mieux planifier les opérations d’entretien et les remplacements. Une cadène fatiguée ne se remplace pas aussi facilement qu’un mousqueton, car elle est intimement liée à la structure du voilier.

Les principaux types de cadènes pour voilier

Il existe plusieurs familles de cadènes adaptées aux différents types de voiliers, de gréements et de programmes de navigation. Le choix du bon modèle influe à la fois sur la résistance mécanique, la facilité d’installation et l’esthétique du bateau.

Cadènes droites classiques

Les cadènes droites sont les plus répandues. Il s’agit d’une platine métallique allongée, parfois légèrement cintrée, fixée verticalement ou légèrement inclinée sur le livet de pont.

Forme simple, adaptée à la plupart des voiliers de croisière.
Montage généralement accessible depuis l’intérieur.
Bon compromis entre coût, solidité et facilité de remplacement.

Les cadènes droites conviennent bien aux gréements traditionnels où les haubans descendent près du bord du bateau. Elles sont souvent fixées par plusieurs boulons traversant le pont, accompagnés d’une contre-plaque métallique ou en stratifié.

Cadènes articulées ou à œil

Les cadènes articulées sont équipées d’un axe ou d’un système d’articulation qui permet une certaine liberté de mouvement. Elles limitent les contraintes de flexion sur la pièce et sur le hauban lorsque le bateau gîte ou que le gréement travaille.

Réduction des efforts parasites sur les ridoirs et les haubans.
Adaptation aux mouvements du gréement sur les unités sportives ou de régate.
Moins de risque de déformation permanente en cas de surcharges ponctuelles.

On trouve aussi des cadènes à simple œil, percées au sommet pour recevoir directement un axe ou une manille. Elles sont particulièrement utilisées pour certains points d’ancrage d’étai ou de pataras, lorsque l’encombrement doit rester minimal.

Cadènes encastrées ou intégrées au pont

Sur les voiliers modernes, de plus en plus de chantiers optent pour des cadènes encastrées ou affleurantes. L’objectif est de limiter les obstacles sur le pont et de réduire les risques d’accrochage des lignes de vie ou des voiles.

Esthétique soignée, pont plus « propre ».
Moins de points de choc pour les équipiers.
Nécessite un montage très maîtrisé pour éviter les infiltrations d’eau.

Avec ces cadènes, le travail de pose et d’entretien est souvent plus délicat. Il est indispensable de respecter scrupuleusement les recommandations du chantier ou du fabricant pour la stratification et l’étanchéité.

Matériaux utilisés pour les cadènes

Le choix du matériau conditionne la durabilité de la cadène et sa résistance à la corrosion en environnement marin.

Matériau	Avantages	Points de vigilance
Inox A4 ou 316L	Bonne résistance à la corrosion, esthétique, largement disponible	Risque de corrosion caverneuse, nécessite des contrôles réguliers
Inox haute résistance	Très haute résistance mécanique pour régate et grandes unités	Coût plus élevé, exige un montage irréprochable
Titane	Poids réduit, excellente résistance à la corrosion	Très onéreux, réservé à des projets spécifiques
Acier galvanisé	Coût réduit, utilisé sur anciens voiliers ou bateaux de travail	Corrosion plus rapide, entretien et remplacements fréquents

Pour la plupart des voiliers de croisière, l’inox 316L reste le standard, offrant un bon rapport coût, résistance et entretien. Cependant, même l’inox doit être considéré comme un matériau consommable lié à la durée de vie du bateau.

Fonctionnement et intégration d’une cadène sur le voilier

Pour bien comprendre ce qu’est une cadène, il faut l’envisager comme un élément d’une chaîne complète qui relie le mât à la coque. Chaque maillon doit être cohérent avec le reste pour garantir la fiabilité globale du gréement.

Chaîne d’efforts du mât vers la coque

Du point de vue mécanique, les efforts suivent un parcours précis

Le vent agit sur les voiles.
Les voiles transmettent la charge au mât.
Le mât transmet les forces aux haubans et aux étais.
Les haubans tirent sur les ridoirs et les cadènes.
Les cadènes renvoient ces efforts vers la coque via la structure interne.

Chaque rupture dans cette chaîne met en péril la tenue du mât. Une cadène mal dimensionnée ou affaiblie peut céder brutalement, avec des conséquences potentiellement graves en navigation.

Fixation et contre-plaque

La qualité d’une cadène dépend autant de la pièce elle-même que de son système de fixation. Une cadène efficace doit toujours être associée à une contre-plaque adaptée à l’intérieur du bateau.

Répartition homogène des efforts sur une surface suffisante.
Évite la concentration de contraintes sur un point unique du pont ou du bordé.
Limite les risques de fissuration ou d’arrachement localisé.

Les contre-plaques peuvent être en inox, en aluminium, en stratifié ou intégrées à une structure renforcée. L’essentiel est d’obtenir un ensemble cohérent, dimensionné pour les efforts réels du voilier, en tenant compte de ses conditions de navigation.

Étanchéité et prévention des infiltrations

Les passages de boulons de cadènes sont des zones sensibles pour l’étanchéité. Une infiltration à cet endroit peut sembler anodine, mais elle peut entraîner une détérioration progressive du sandwich de pont ou de la structure interne.

Les points clés à respecter

Utilisation de joints adaptés, souvent à base de polymères ou de butyle.
Compression raisonnable pour éviter d’écraser totalement le joint.
Contrôle régulier de la présence de traces d’humidité ou de rouille.
Reprise de l’étanchéité lors de tout démontage ou réglage important.

Une cadène saine est une cadène mécaniquement fiable et parfaitement étanche, afin de préserver la structure du voilier sur le long terme.

Contrôle, entretien et remplacement des cadènes

La cadène fait partie des pièces qu’il est indispensable de surveiller dans le cadre de l’entretien du gréement dormant. Une inspection périodique bien menée permet de repérer à temps les signes de fatigue et de programmer un remplacement avant la casse.

Fréquence et méthodes de contrôle

La fréquence d’inspection dépend du type de bateau, de la zone de navigation et de l’intensité d’utilisation. En pratique, on distingue généralement

Contrôle visuel annuel pour tous les voiliers.
Inspection approfondie tous les 5 à 10 ans ou avant un grand voyage.
Contrôle systématique après un démâtage ou un choc important.

Les points de contrôle principaux

État de la surface inox piqûres, taches brunes, décolorations.
Fissures ou amorces de rupture, notamment autour des perçages.
Jeux anormaux entre la cadène, les ridoirs et les manilles.
Corrosion autour des boulons, écrous et contre-plaques.
Traces d’infiltration à l’intérieur du bateau, taches, bois noirci.

Le démontage complet d’une cadène est souvent révélateur. Il permet de vérifier l’état caché sous les platines, là où la corrosion peut progresser de façon invisible.

Signes d’usure à ne pas ignorer

Certaines anomalies doivent conduire à une intervention rapide, voire à un remplacement pur et simple de la cadène

Piqûres profondes d’oxydation sur l’inox, en particulier près des trous.
Déformation visible, courbure anormale ou torsion de la platine.
Fissures, même très fines, détectées à la loupe.
Bois, stratifié ou contre-plaques internes humides ou ramollis.

Il est déconseillé d’essayer de « sauver » une cadène douteuse par un simple polissage. Le coût d’un remplacement reste modeste face aux risques liés à une rupture en mer.

Procédure de remplacement

Le remplacement d’une cadène doit être préparé avec méthode afin de conserver la géométrie du gréement. Une procédure type peut comprendre les étapes suivantes

Détendre progressivement le hauban concerné et sécuriser le mât par un étai ou un hauban provisoire.
Déconnecter le ridoir et démonter la liaison cadène gréement.
Déposer les écrous, retirer la cadène et la contre-plaque.
Inspecter et, si besoin, réparer le support pont ou bordé.
Mettre en place la nouvelle cadène avec des boulons neufs adaptés.
Refaire l’étanchéité avec un joint de qualité.
Rebrancher le gréement et régler la tension du hauban.

Pour les voiliers de taille importante ou les gréements complexes, il peut être judicieux de faire appel à un gréement professionnel afin de garantir le respect des efforts et des géométries prescrits par le chantier.

Bien choisir ses cadènes selon son programme de navigation

Choisir ou remplacer une cadène ne se résume pas à prendre un modèle « qui ressemble » à l’ancien. Un dimensionnement cohérent avec le programme de navigation garantit une marge de sécurité suffisante pour le voilier et son équipage.

Dimensionnement et charge de travail

Les fabricants indiquent généralement des valeurs de charge de travail et de charge de rupture pour leurs cadènes. Il est important de

Connaître les caractéristiques du gréement et du plan de voilure.
Vérifier que la charge de travail admissible dépasse largement les efforts estimés.
Prévoir une marge supplémentaire pour la navigation hauturière ou en conditions difficiles.

Un calcul précis peut être demandé à un architecte naval ou à un gréeur pour les bateaux de régate, les grandes unités ou les refits complets de gréement.

Adaptation au type de navigation

Les exigences en matière de cadènes varient selon l’usage du voilier

Voilier de croisière côtière priorité à la fiabilité, à la facilité d’entretien et au coût contenu.
Voilier de régate recherche de légèreté, de précision de réglage et de liberté de mouvement des articulations.
Voyage hauturier priorité maximale à la robustesse, à la redondance des points d’ancrage et à la possibilité d’inspection.

Le type de pont, bois, aluminium, composite sandwich, peut également influencer le choix entre cadènes classiques apparentes, panneaux de renfort intégrés ou systèmes encastrés.

Compatibilité avec le reste de l’accastillage

La cadène n’est qu’un maillon de la chaîne. Lors d’un remplacement, il est pertinent de vérifier la cohérence avec

Les ridoirs dimension, filetage, charge.
Les haubans diamètre, type de terminaison.
Les accessoires de liaison, comme chaque manille pour bateau ou cosse.
Les renforts internes et contre-plaques.

Assurer une compatibilité parfaite entre ces éléments limite les risques de faiblesse localisée. C’est une approche globale de l’accastillage qui garantit la longévité du gréement et la sécurité du voilier en toutes circonstances.
