Comprendre le rôle d’une manille dans l’accastillage moderne
La manille est une pièce maîtresse de l’accastillage, pourtant souvent mal comprise. Qu’il s’agisse d’une manille bateau destinée à un voilier de croisière ou d’un modèle haute résistance pour un navire professionnel, la lecture correcte des certifications conditionne directement la sécurité de l’équipage et la durée de vie du gréement.

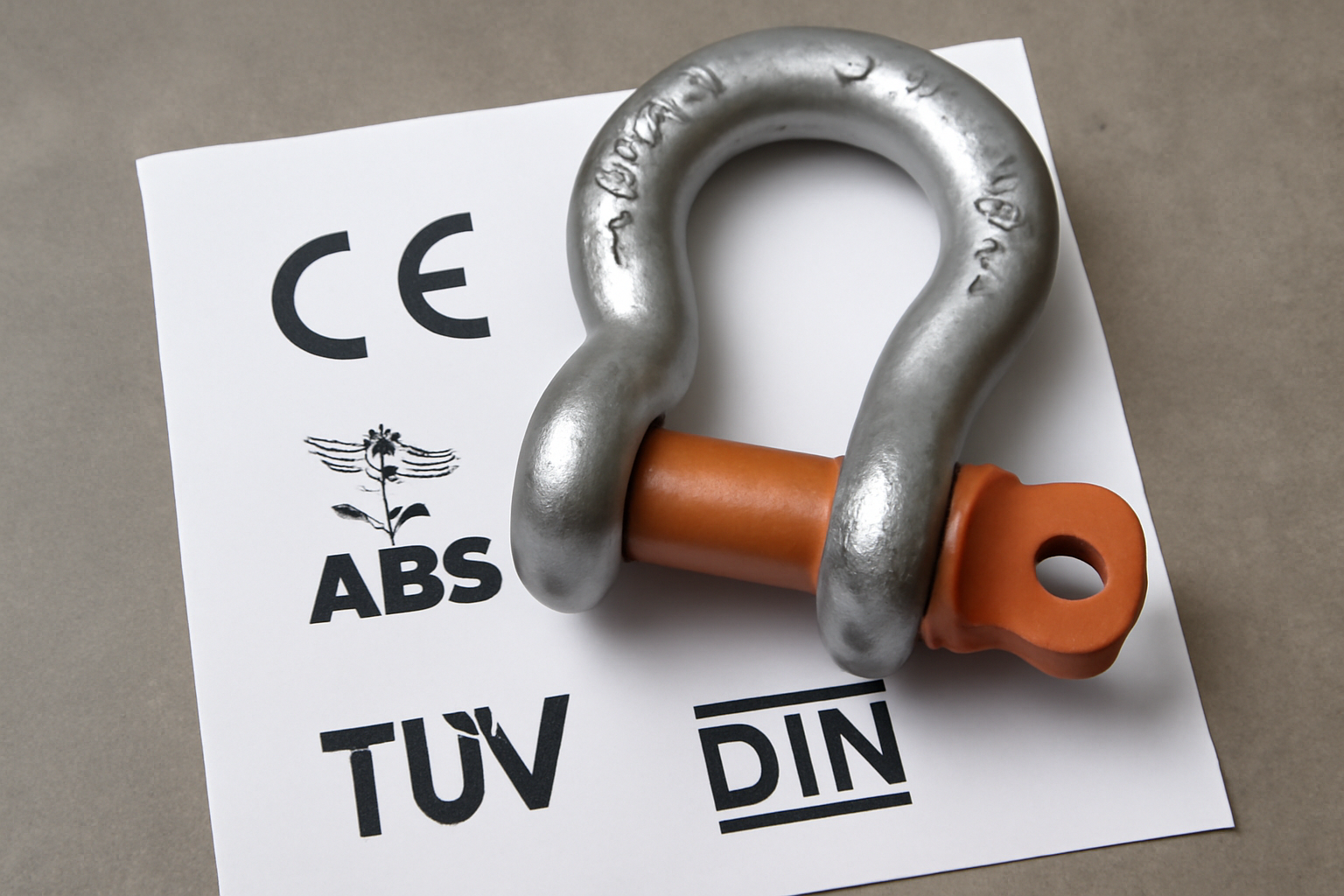

Les inscriptions gravées sur une manille ne sont pas de simples marquages décoratifs. Elles renseignent sur la qualité du matériau, la résistance mécanique, la conformité à une norme précise et parfois même sur la traçabilité industrielle. Bien les comprendre permet de sélectionner un matériel adapté à chaque usage, d’éviter les surdimensionnements coûteux ou, à l’inverse, les sous-dimensionnements dangereux.
Pour faire un choix éclairé, il est indispensable de connaître la signification des certifications les plus fréquentes, la façon dont elles s’articulent entre elles et les limites à ne jamais franchir en utilisation réelle à bord.
Les principaux types de certifications présentes sur une manille
Chaque fabricant peut avoir ses propres marquages, mais on retrouve un socle commun de certifications et d’indications. Savoir les décoder permet de comparer deux manilles de façon objective, au-delà du simple diamètre ou du prix.
Résistance mécanique WLL, MBL et facteurs de sécurité
La première famille d’informations concerne la capacité de charge. Elle est déterminante pour tous les usages sollicitant fortement la manille, que ce soit en mouillage, en gréement courant ou sur un palan de pont.
- WLL (Working Load Limit) limite de charge de travail admissible en service normal
- SWL (Safe Working Load) signification identique à WLL sur beaucoup de produits
- MBL (Minimum Breaking Load) charge minimale de rupture constatée en essai
La WLL correspond à la charge que la manille peut supporter en utilisation continue, dans des conditions définies par la norme suivie. La MBL est généralement supérieure à la WLL, puisqu’elle intègre un facteur de sécurité. Il est impératif de toujours dimensionner un montage sur la base de la WLL, jamais sur la MBL.
| Indication | Rôle principal | Utilisation recommandée à bord |
|---|---|---|
| WLL ou SWL | Charge de service | Référence pour dimensionner équipements courants |
| MBL | Rupture minimale | Contrôle du niveau de sécurité global |
| Facteur de sécurité | Marge entre service et rupture | Évaluation du risque en utilisation extrême |
En plaisance, les facteurs de sécurité sont souvent élevés, mais ils ne compensent pas les mauvais alignements ou les chocs dynamiques violents. Une charge nominale acceptable à l’atelier peut devenir dangereuse en mer si le montage n’est pas correct.
Normes et standards applicables à l’accastillage
La présence d’une norme sur une manille n’est pas un simple argument marketing. Elle garantit que le produit a été conçu et contrôlé selon un cahier des charges vérifiable. Pour la plaisance comme pour le semi-professionnel, quelques référentiels se rencontrent fréquemment.
- EN normes européennes concernant les accessoires de levage et de fixation
- ISO normes internationales visant la cohérence dimensionnelle et les performances
- ASTM normes nord-américaines utilisées sur certains produits importés
Une manille conforme à une norme reconnue offre une meilleure prédictibilité de comportement en charge. Les tolérances dimensionnelles, la qualité des contrôles et parfois même les méthodes de traçabilité sont encadrées. Cela limite le risque de non-conformité d’un lot à l’autre, point crucial pour les professionnels qui doivent renouveler un parc complet d’accastillage.
Marquages de grade d’acier et de qualité d’inox
Au-delà de la charge, les certifications concernent aussi la qualité du matériau. C’est un élément majeur pour un bateau, exposé en permanence à l’eau salée, aux variations de température et aux chocs.
- Grades d’acier allié souvent exprimés sous forme de chiffre, par exemple grade 6, grade 8
- Qualité d’inox A2, A4, voire AISI 316, parfois mentionné comme inox marine
- Traitements spécifiques trempe, revenu ou passivation chimique
L’inox A4 ou AISI 316 est généralement recommandé pour les applications marines du fait de sa meilleure résistance à la corrosion. Un marquage clair sur la manille permet d’identifier rapidement si elle convient à un usage intensif en mer ou plutôt à une utilisation ponctuelle en eau douce.
Comment lire concrètement les inscriptions sur une manille
Face à une manille, la quantité d’informations gravées peut sembler confuse. En réalité, la plupart des fabricants suivent une logique assez stable, qui permet de déchiffrer rapidement les données essentielles.
Emplacement typique des marquages
Les informations ne sont pas disposées au hasard. Chaque zone de la manille a tendance à recevoir un type d’indication bien précis, pour des raisons à la fois techniques et pratiques.
- Sur l’arc de la manille indication de charge WLL ou SWL, parfois la norme
- Sur le corps côté axe indication de diamètre et de grade de matériau
- Près de l’axe poinçon ou code de lot pour la traçabilité
Lors d’un contrôle de routine, il est judicieux d’habituer l’équipage à vérifier toujours les mêmes zones. Cette routine visuelle rapide permet de repérer une incohérence de diamètre ou de grade, par exemple lorsque des manilles ont été mélangées lors d’une intervention à bord.
Interpréter les chiffres de charge et de diamètre
Les chiffres peuvent se présenter sous forme simple ou abrégée. Il faut apprendre à les lire en tenant compte de l’unité implicite, souvent le kilogramme ou la tonne métrique.
- Exemples courants WLL 500 kg, WLL 0,5 t, WLL 2T
- Diamètre indiqué en millimètres 6, 8, 10, 12 ou en fractions de pouce
Il est important de ne pas confondre le diamètre de l’axe et le diamètre de l’arc. Le dimensionnement d’un cordage ou d’une chaîne doit principalement se faire par rapport au passage réel et à l’axe de la manille, afin d’éviter les points de pincement ou les courbures excessives susceptibles de réduire la résistance du cordage.
Différencier marquage commercial et certification réelle
Certaines inscriptions relèvent davantage de l’identification de la marque ou de la gamme que d’une certification structurée. Il est utile de savoir distinguer ces informations.
- Logo ou initiales du fabricant pure identification
- Nom de gamme ou référence interne repérage dans un catalogue
- Norme et WLL informations à valeur réglementaire ou technique forte
Une manille portant uniquement un logo et un diamètre, sans indication de charge ni de norme, doit être considérée avec prudence pour tout usage exigeant. Elle peut convenir pour des montages accessoires, mais sera inadaptée pour du levage ou des fonctions critiques de sécurité.
Ce que les certifications impliquent pour l’utilisation à bord
Comprendre la certification est une étape. L’étape suivante consiste à en tirer les bonnes conséquences en termes d’usage réel sur un bateau, qu’il soit de plaisance ou professionnel.
Dimensionnement selon le type d’effort
Les charges annoncées dans les normes supposent en général un effort axial parfaitement aligné. À bord, les manilles sont parfois soumises à des efforts en biais ou à des chocs, qui viennent réduire la marge de sécurité.
- Effort dans l’axe situation la plus favorable, conforme aux tests de laboratoire
- Effort en biais réduction significative de la résistance utile
- Efforts dynamiques à-coups dus aux vagues ou au vent, particulièrement pénalisants
Il est donc prudent de considérer la WLL comme une référence minimale, à majorer selon la sévérité de l’environnement et la probabilité d’efforts mal alignés. En pratique, de nombreux marins choisissent une taille de manille supérieure à ce que dicterait un calcul théorique strict.
L’importance du matériau en environnement marin
La certification du matériau n’est pas qu’un détail technique, surtout en mer. Une manille en acier standard non protégée peut présenter une belle résistance mécanique au départ, puis se dégrader rapidement sous l’effet de la corrosion.
- Inox marine meilleure tenue à la corrosion, mais sensibilité possible à la corrosion caverneuse
- Acier galvanisé bonne résistance mécanique, protection limitée dans le temps
- Acier haute résistance plus performant mécaniquement, mais à protéger soigneusement
La certification du grade d’inox permet d’anticiper la fréquence de remplacement, en particulier pour les manilles en permanence au mouillage ou en tête de mât, où l’inspection est plus difficile. Un inox de qualité inférieure, même correctement dimensionné sur le papier, peut devenir une faiblesse après quelques saisons.
Correspondance entre certifications et usages typiques
Pour faire le lien entre théorie et pratique, il est utile d’associer chaque type de certification à des usages concrets à bord.
| Type de manille | Certification clé | Usage conseillé |
|---|---|---|
| Inox A4 WLL marquée | Norme EN ou ISO, WLL claire | Gréement courant, points sollicités en continu |
| Acier galvanisé grade élevé | WLL forte, indication de grade | Mouillage principal, remorquage occasionnel |
| Manille sans WLL | Marquage limité à la taille | Usages accessoires non critiques |
Cette mise en correspondance permet de bâtir une politique d’accastillage cohérente, en réservant les manilles les plus certifiées aux points vitaux du bateau, tout en maîtrisant le budget sur les accessoires secondaires.
Contrôle, entretien et renouvellement en fonction des certifications
Les certifications ne sont pleinement utiles que si elles s’accompagnent d’un suivi dans le temps. Une manille vieillissante peut ne plus correspondre aux performances annoncées initialement, surtout si elle est mal utilisée ou exposée à un environnement agressif.
Inspection visuelle et vérification des marquages
Une routine simple d’inspection permet de détecter précocement les anomalies. Elle doit combiner observation mécanique et lecture attentive des inscriptions.
- Contrôle de l’axe absence de jeu excessif, filetages en bon état
- Observation de l’arc traces de déformation, coups profonds, corrosion localisée
- Lecture des marquages vérification que la manille est bien adaptée au montage
Dès qu’un marquage devient illisible, il devient plus difficile de garantir la conformité de la manille à son usage prévu. Dans les contextes professionnels, cela conduit souvent à la mise au rebut systématique, par principe de précaution.
Quand remplacer une manille malgré une certification intacte
Une manille peut théoriquement rester conforme à sa certification, mais ne plus offrir le niveau de sécurité attendu en pratique. Plusieurs signaux d’alerte doivent conduire à un remplacement anticipé.
- Chocs violents récents, par exemple lors d’une tempête ou d’un échouage
- Déformations visibles, même minimes, sur l’arc ou l’axe
- Corrosion avancée, piqûres profondes, début de fissure
Dans ces cas, il est plus prudent de se baser sur l’état réel de la pièce que sur la seule certification d’origine. Une politique de remplacement préventif, surtout sur les points critiques, évite les ruptures spectaculaires en navigation.
Constituer un parc de manilles cohérent à bord
Pour finir, les certifications doivent guider la constitution d’un stock de manilles adapté au profil du bateau. L’objectif est d’avoir toujours à portée de main une pièce dont le niveau de sécurité est clairement connu.
- Identifier les points critiques et réserver des manilles fortement certifiées
- Standardiser les diamètres et les grades autant que possible pour simplifier le repérage
- Tenir un inventaire sommaire avec WLL minimale par zone du bateau
En combinant une bonne compréhension des certifications et une gestion rigoureuse des stocks, il devient possible d’optimiser à la fois la sécurité, la fiabilité et le budget accastillage, que ce soit pour un bateau de plaisance exigeant ou pour un navire professionnel soumis à des contraintes réglementaires plus strictes.
