Qu’est-ce que la WLL sur une manille ?

Définition de la WLL sur une manille

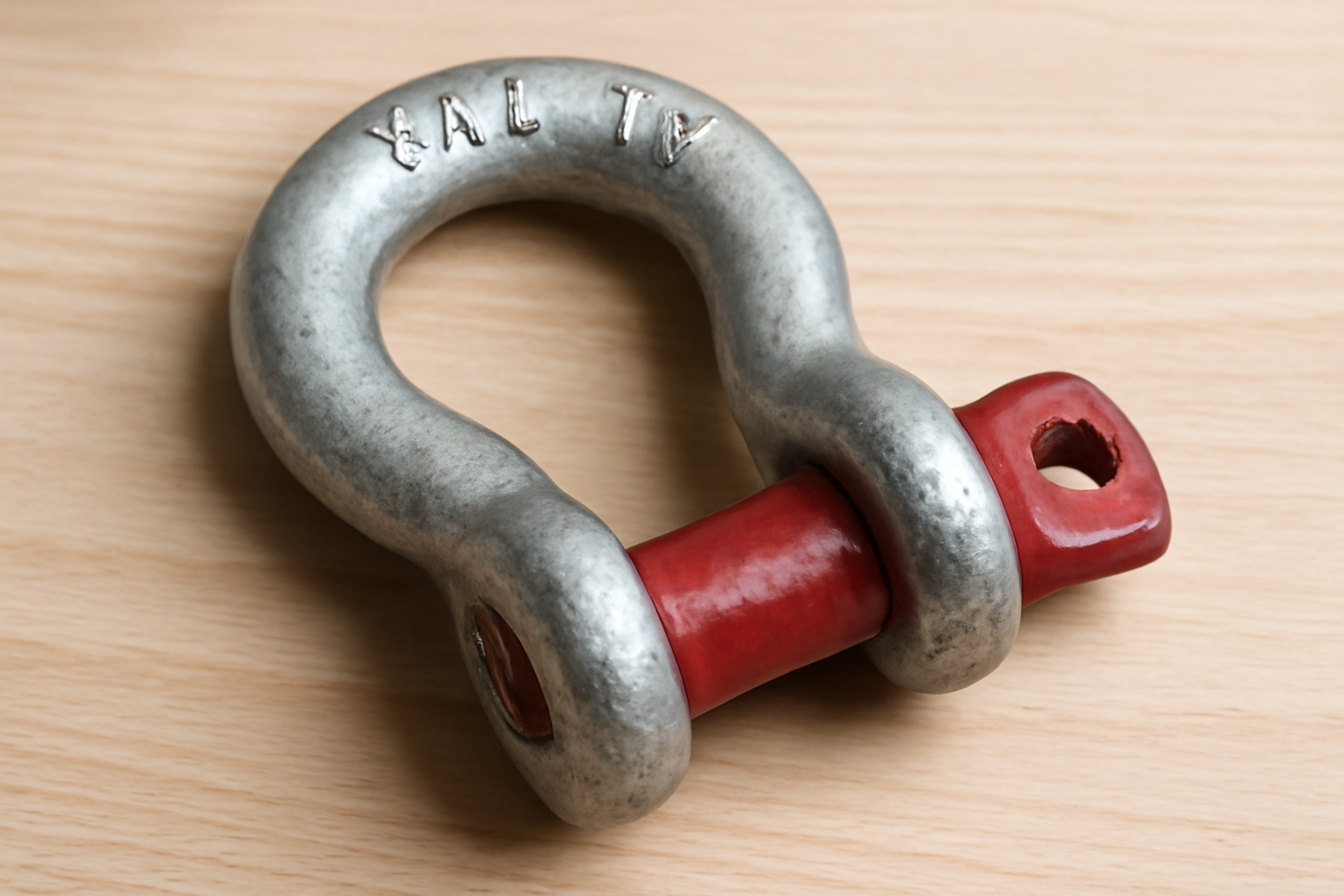

La mention WLL, pour Working Load Limit, est une information de sécurité essentielle que l’on retrouve frappée ou gravée sur chaque manille pour bateau de qualité. Cette WLL indique la charge maximale de travail autorisée que la manille peut supporter en utilisation normale, dans des conditions prévues par le fabricant, sans risque de déformation permanente ni de rupture.

Sur une manille, la WLL s’exprime généralement en kilogrammes ou en tonnes. Il ne faut pas la confondre avec la charge de rupture qui représente la force à laquelle la manille casse lors des tests de laboratoire. La WLL reste toujours très inférieure à la charge de rupture, car elle intègre une marge de sécurité indispensable pour protéger le matériel, le bateau et les personnes à bord.

En accastillage, la WLL concerne aussi bien les manilles inox que les manilles galvanisées ou composites. Elle s’applique aux manilles de mouillage, de gréement courant, de gréement dormant ainsi qu’aux manilles utilisées sur les systèmes de levage à bord. Ignorer cette valeur expose à des surcharges souvent invisibles mais dangereuses.

Différence entre WLL et charge de rupture

Pour bien comprendre l’intérêt de la WLL, il est crucial de distinguer plusieurs notions techniques. La charge de rupture est la force maximale mesurée en test destructif, jusqu’à la cassure de la manille. La WLL correspond à une charge d’utilisation recommandée, déterminée en divisant cette charge de rupture par un coefficient de sécurité.

Exemple simplifié. Une manille dont la rupture intervient à 4 tonnes peut recevoir une WLL de 1 tonne si le fabricant applique un coefficient de sécurité 4. Cela signifie que tant que la charge réelle reste égale ou inférieure à 1 tonne, la manille travaille dans une zone de sécurité maîtrisée. Au‑delà, le risque de déformation ou de rupture augmente fortement, même si la cassure ne survient pas immédiatement.

Cette distinction explique pourquoi il ne faut jamais « exploiter » un écart apparent entre WLL et charge de rupture. La seule valeur de référence pour l’utilisateur reste la WLL, car elle intègre des marges liées aux défauts possibles du matériau, à la corrosion, aux chocs et aux erreurs de montage.

Autres marquages fréquents sur une manille

Outre la WLL, plusieurs informations figurent en général sur une manille conçue pour un usage nautique ou de levage. Ces marquages permettent de vérifier rapidement si l’accessoire est adapté à la manœuvre envisagée et compatible avec les normes de sécurité en vigueur.

On trouve souvent les indications suivantes

Diamètre de la manille ou du corps
Matériau par exemple inox A4, inox 316, acier galvanisé
Marque ou logo du fabricant pour l’identification et la traçabilité
Norme de référence ISO, EN, ou autre standard professionnel
Pays de fabrication parfois abrégé

La lecture complète de ces marquages permet de choisir la bonne manille pour chaque usage et de s’assurer que la WLL annoncée est cohérente avec les autres composants du montage mousquetons, poulies, chaînes, émerillons.

Pourquoi la WLL est cruciale en accastillage

En environnement marin, les manilles sont soumises à des efforts dynamiques importants dus aux vagues, aux rafales, aux changements de cap et aux à‑coups lors des manœuvres. La WLL sert de garde‑fou pour éviter la surcharge progressive qui pourrait affaiblir discrètement le métal avant une rupture brutale au pire moment.

Sur un voilier comme sur un bateau à moteur, la plupart des systèmes d’amarrage, de mouillage et de gréement dépendent de quelques manilles seulement. Une seule pièce sous‑dimensionnée peut entraîner la perte d’une ancre, la rupture d’un palan important ou un décrochage de voile à un moment critique. C’est pour cette raison que les manilles marines s’inspirent largement des pratiques du levage industriel, où la notion de WLL est centrale.

Conséquences d’une manille sous‑dimensionnée

Utiliser une manille dont la WLL est insuffisante par rapport aux efforts réels a plusieurs conséquences potentielles. Certaines sont visibles, d’autres beaucoup plus insidieuses.

Déformation progressive du corps ou de l’axe qui rend la manille difficile à ouvrir ou à refermer
Allongement ou torsion qui modifie l’alignement des efforts sur le reste de l’accastillage
Usure accélérée des axes, des goupilles ou des filets surtout en présence de vibrations
Rupture soudaine lors d’un choc ou d’un effort dynamique important
Projections dangereuses de pièces métalliques en cas de rupture sous forte tension

Sur un bateau, ces phénomènes se traduisent par des avaries coûteuses ou dangereuses chute de voile d’avant, chaîne de mouillage perdue, bossoirs endommagés, mains courantes cassées. Respecter la WLL réduit considérablement ces risques tout en prolongeant la durée de vie du matériel.

Normes et bonnes pratiques marines

Dans l’univers nautique, les fabricants sérieux dimensionnent leurs manilles en tenant compte d’un environnement corrosif, de cycles de charge répétés et d’efforts non parfaitement alignés. Les WLL qu’ils annoncent ne sont donc pas des valeurs théoriques, mais des limites issues de tests et de retours d’expérience.

Les bonnes pratiques de sécurité recommandent

Choisir des manilles marquées WLL plutôt que des copies anonymes ou non normées
Vérifier la compatibilité de la WLL avec la résistance déclarée des autres éléments du montage
Contrôler régulièrement l’état visuel corrosion, fissures, déformations, jeu anormal
Remplacer préventivement toute manille ayant subi un choc important ou une surcharge suspectée

Ces principes s’appliquent aussi bien en régate qu’en croisière familiale ou en usage professionnel comme la pêche, la plongée ou le transport de passagers.

Comment lire et interpréter la WLL sur une manille

La WLL est en général marquée directement sur le corps de la manille. La difficulté vient parfois de l’abréviation ou de l’unité utilisée. Savoir interpréter correctement ces chiffres permet de choisir le bon modèle pour chaque utilisation à bord.

Unités de mesure les plus courantes

Sur les manilles d’accastillage destinées au marché européen, on rencontre principalement deux types d’unités. Certaines manilles indiquent la WLL en kilogrammes, d’autres en tonnes. Confondre ces unités peut entraîner un grave sous‑dimensionnement, surtout lors d’achats rapides ou en ligne.

Marquage WLL	Signification	Équivalence approximative
WLL 500 kg	Charge de travail 500 kilogrammes	0,5 tonne
WLL 1T	Charge de travail 1 tonne	1000 kilogrammes
WLL 2.5T	Charge de travail 2,5 tonnes	2500 kilogrammes
WLL 800 kg	Charge de travail 800 kilogrammes	0,8 tonne

L’abréviation T désigne la tonne métrique. Dans le doute, il est prudent de vérifier la fiche technique du fabricant qui précise toujours l’unité. Mieux vaut surdimensionner légèrement que l’inverse, surtout pour les éléments critiques tels que les manilles de mouillage.

Prendre en compte les efforts réels à bord

La WLL d’une manille doit être comparée non pas uniquement au poids statique de la charge, mais aux efforts réels générés par le vent, la houle et les manœuvres. Ces efforts peuvent largement dépasser le simple poids des éléments suspendus ou tractés.

Quelques exemples concrets

Une ancre de 15 kg peut générer des efforts bien supérieurs à 200 kg sur la manille lors d’un coup de vent sur ancre
Un génois enroulé peut exercer une traction considérable sur la manille de point d’écoute par rafales successives
Un palan de bôme multiplie la force manuelle par un facteur mécanique qui augmente d’autant la charge sur la manille d’ancrage

Pour toutes ces raisons, l’interprétation de la WLL doit rester prudente. On déconseille d’utiliser une manille proche de sa WLL maximale en permanence, surtout dans des zones de navigation exigeantes.

Choisir la bonne WLL pour sa manille selon l’usage

La sélection d’une manille ne se résume pas au diamètre qui convient au cordage ou à la chaîne. Il faut aussi vérifier que la WLL est adaptée au type d’effort que la manille subira. Chaque usage à bord présente des contraintes spécifiques qui orientent le choix.

Manilles pour mouillage et ancre

Le mouillage est l’un des systèmes les plus sollicités du bateau. La manille qui relie la chaîne à l’ancre constitue un point critique qu’il ne faut jamais négliger. Pour cette utilisation, les recommandations usuelles sont les suivantes

Choisir une WLL supérieure ou égale à la résistance de la chaîne de mouillage
Prévoir une marge supplémentaire lorsqu’on navigue dans des zones exposées au clapot ou au marnage important
Utiliser une manille de qualité marine avec traitement anticorrosion et filetage précis

Pour un voilier de croisière, on privilégie souvent une manille dont la WLL est au moins égale à deux à trois fois le poids de l’ancre, en tenant compte du diamètre de chaîne recommandé par le fabricant.

Manilles pour gréement courant et dormant

Dans le gréement, les manilles assurent la liaison entre les voiles, les poulies, les drisses et les points d’ancrage. Les efforts peuvent être élevés, mais souvent mieux répartis. La démarche de choix repose sur trois critères essentiels.

Type de voile voile d’avant, grand‑voile, spi, code zéro
Surface de toile et programme de navigation régate, croisière côtière, hauturière
Compatibilité avec les poulies et mousquetons déjà présents à bord

Pour les manilles de point d’amure, de point d’écoute ou de têtière, il est recommandé d’adopter une WLL au moins équivalente à la charge de travail maximale indiquée pour la voile ou le palan concerné. Les fabricants d’accastillage sérieux publient ces informations, ce qui facilite le dimensionnement de l’ensemble.

Manilles pour levage et manutention à bord

Sur certains bateaux, notamment les unités professionnelles ou de grande plaisance, les manilles servent aussi au levage de charges moteur hors‑bord, annexe, matériel de plongée. Dans ce cas, la WLL prend encore plus d’importance, car on se rapproche des règles du levage industriel.

Les précautions minimales à respecter

Choisir une manille de levage certifiée avec WLL claire et norme de référence
Calculer la charge maximale comprenant le poids de la charge, des accessoires et les angles des élingues
Éviter les efforts en biais qui réduisent la WLL réelle par rapport à la valeur annoncée pour un effort axial

Dans ces configurations, l’angle entre les brins d’élingue joue un rôle déterminant. Plus l’angle s’ouvre, plus la charge sur chaque manille augmente. Un dimensionnement rigoureux est alors indispensable pour rester dans la zone de sécurité.

Bonnes pratiques d’utilisation et de contrôle de la WLL

Connaître la WLL d’une manille ne suffit pas il faut aussi l’utiliser correctement pour qu’elle conserve ses capacités mécaniques dans le temps. Quelques habitudes simples permettent de préserver le niveau de sécurité et de fiabilité de l’accastillage.

Montage correct et alignement des efforts

La WLL annoncée par le fabricant suppose en général un effort axial bien aligné sur le corps de la manille. Les montages en biais ou les charges excentrées réduisent la capacité réelle de la manille, parfois de manière significative.

Pour garantir un bon montage, il convient de

Éviter les combinaisons qui tordent le corps par exemple chaîne surdimensionnée dans une manille trop petite
Distribuer la charge en utilisant des émerillons ou des manilles supplémentaires lorsque nécessaire
Veiller à la liberté de mouvement afin que la manille se place naturellement dans l’axe de traction

Un montage apparemment fonctionnel mais géométriquement défavorable peut entraîner une diminution importante de la WLL utile, parfois sans signe visible immédiat.

Inspection régulière et remplacement préventif

Les manilles travaillent souvent dans l’ombre, sous des protections de pont, dans la baille à mouillage ou masquées par des écoutes. Il est pourtant indispensable de les inspecter régulièrement, au moins à chaque début de saison et après tout événement météo significatif.

Lors de cette inspection, il faut rechercher

Traces de corrosion avancée ou piqûres profondes sur l’inox ou l’acier galvanisé
Jeu anormal de l’axe ou difficulté à visser et dévisser correctement
Déformations visibles aplatissement, torsion, axe cintré
Filetages abîmés capables de réduire la résistance mécanique

En cas de doute, la règle est simple remplacer la manille. Le coût d’une manille neuve reste sans commune mesure avec celui d’une avarie de mouillage ou de gréement. Un renouvellement préventif périodique sur les points les plus sollicités constitue souvent la meilleure assurance.

Traçabilité et homogénéité du matériel

Pour les plaisanciers comme pour les professionnels, il est judicieux de privilégier des gammes complètes de manilles d’un même fabricant. Cette approche garantit une cohérence des WLL, des normes et des coefficients de sécurité utilisés.

Les avantages sont multiples

Lecture facilitée des marquages et des unités utilisées
Documentation technique homogène pour l’ensemble du bateau
Gestion simplifiée du stock de rechange avec des références clairement identifiées

En conservant les factures ou les fiches techniques, il devient possible de retrouver rapidement les WLL et les caractéristiques précises de chaque manille, y compris plusieurs années après l’installation initiale. Cette traçabilité aide à prendre de bonnes décisions lors des rénovations d’accastillage ou des montées en puissance du gréement.
