Comprendre les contraintes d’une traction alignee
Pour choisir la bonne manille en traction alignee, il faut d’abord comprendre comment les efforts se répartissent sur le mouillage et l’accastillage. Une traction est dite alignee quand la charge s’exerce dans l’axe de la manille, entre ses deux points d’ancrage, sans torsion ni angle important. Dans ce cas, la manille travaille dans ses meilleures conditions mécaniques. C’est particulièrement vrai pour les manilles pour bateau montées sur chaîne de mouillage, sur bastaques ou sur palans de traction.
En navigation, la réalité est souvent moins idéale. Même si la traction est prévue pour être alignee, le mouvement du bateau, la houle ou un mauvais alignement des points d’ancrage peuvent générer :
- des efforts de cisaillement sur l’axe ou le manillon
- des efforts de flexion sur le corps de la manille
- une usure prématurée sur les bords des joues ou de la cosse-cœur
Pour rester dans un vrai schéma de traction alignee, il est essentiel de vérifier que les points de fixation et les éléments intermédiaires (chaînes, cordages, émerillons) restent dans le même axe de travail. Plus l’alignement est soigné, plus on peut exploiter pleinement la charge de travail admissible de la manille.
Traction de travail et traction de rupture
Deux notions doivent être intégrées avant d’acheter une manille pour une utilisation en traction alignee. La charge de travail, encore appelée charge de service, est la charge maximale recommandée pour une utilisation courante, avec une marge de sécurité. La charge de rupture est la charge à partir de laquelle la manille casse lors d’un test statique. En accastillage, on considère qu’il faut un coefficient de sécurité d’au moins 4 à 6 entre la charge de rupture et la charge de travail.
Une traction alignee permet de se rapprocher davantage des capacités théoriques du matériel, mais il reste impératif de conserver une marge de sécurité confortable, surtout sur un bateau soumis à des chocs dynamiques.
Influence de l’angle et des déports
Dès que l’axe de traction s’écarte de l’alignement, la résistance de la manille diminue. Plus l’angle augmente, plus l’effort est mal réparti et peut concentrer les contraintes sur une seule joue ou sur un bord du manillon. Il faut donc privilégier une installation qui limite :
- les angles entre chaîne et manille
- les frottements contre les bords des joues
- les déports créés par des accessoires mal dimensionnés
La bonne manille en traction alignee n’est pas seulement une question de forme. C’est aussi la capacité de la manille à rester dans l’axe avec la chaîne, le cordage ou le point fixe auquel elle est reliée.
Les principaux types de manilles utiles en traction alignee
Il existe plusieurs familles de manilles, chacune avec des avantages spécifiques en fonction de l’alignement des charges. Le choix ne se fait pas seulement sur l’esthétique ou le prix, mais sur la compatibilité entre la forme de la manille et le trajet de l’effort.
Manille droite ou manille en D
La manille droite, souvent appelée manille en D, est le modèle le plus adapté à une véritable traction alignee. Sa forme resserrée canalise l’effort le long de l’axe, ce qui limite les mouvements parasites. Elle est particulièrement recommandée lorsque :
- les deux points d’ancrage sont parfaitement alignés
- on relie une chaîne à un émerillon ou à un point fixe
- on cherche à éviter que le cordage se balade dans la boucle
En traction alignee, c’est généralement la meilleure option, car elle réduit les risques de mise en travers. En revanche, elle tolère mal les angles importants. Si l’alignement n’est pas garanti, sa résistance effective chute plus rapidement que d’autres formes.

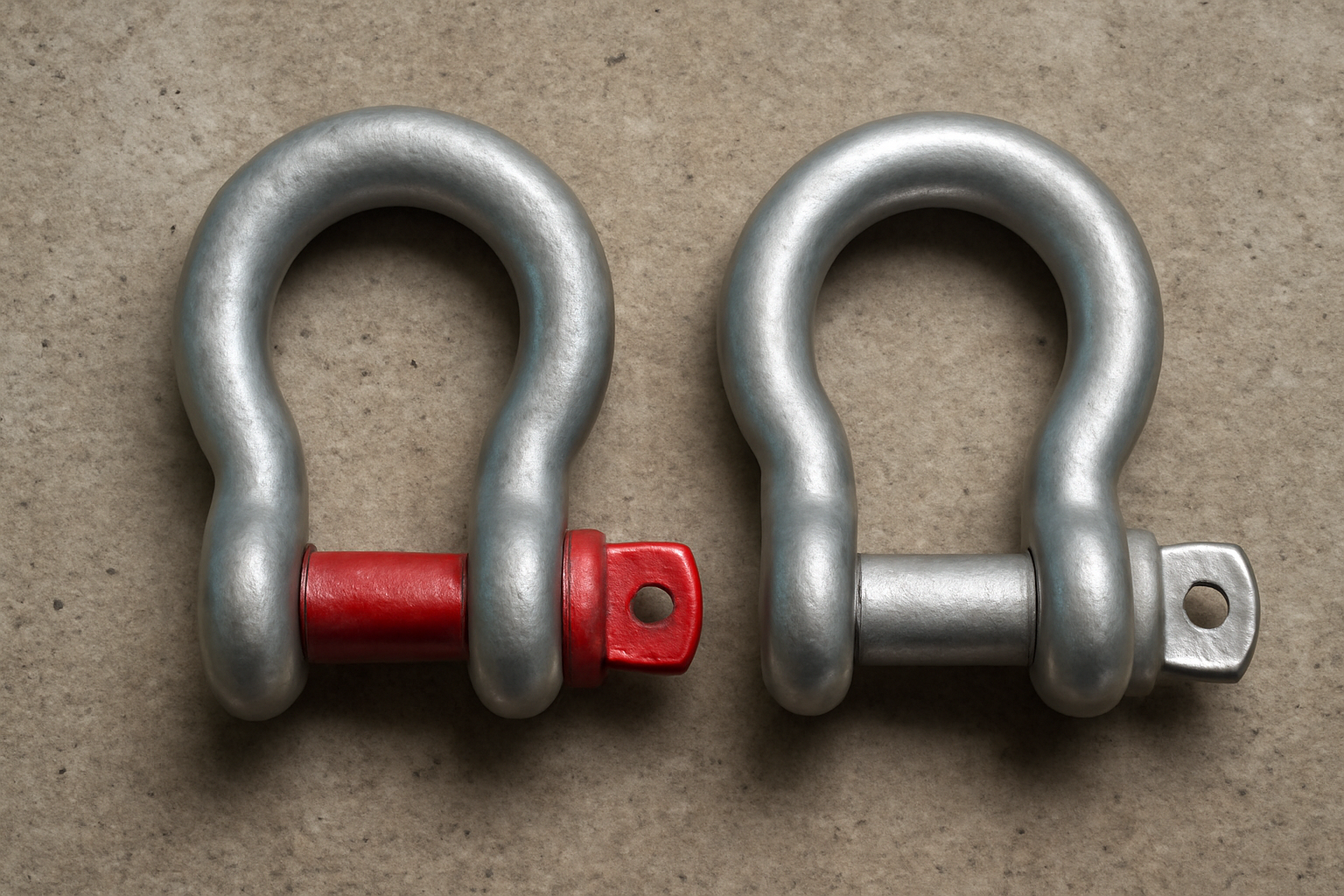

Manille lyre
La manille lyre possède une forme plus arrondie et un col élargi, offrant davantage de liberté de mouvement aux accessoires connectés. Elle est utile quand plusieurs éléments doivent se reprendre sur la même manille, ou quand l’axe de traction peut varier légèrement.
Pour une traction alignee, la manille lyre peut convenir à condition que l’effort reste globalement centré. Cependant, pour un même diamètre d’axe, une manille lyre est souvent un peu moins performante en traction parfaitement alignee qu’une manille droite, car la géométrie répartit les contraintes différemment.
Manille longue et manille textile
La manille longue se distingue par un corps étiré qui permet de mieux positionner la manille dans l’axe d’un chaumard ou d’un davier. Elle est intéressante lorsque l’on veut :
- éloigner le point de traction d’une arête vive
- simplifier l’alignement avec un point fixe encastré
- recentrer un effort légèrement déporté
Les manilles textiles, fabriquées en cordage haute performance, supportent très bien la traction alignee grâce à leur capacité à s’orienter naturellement dans le bon axe. Elles sont légères, silencieuses et non coupantes, mais demandent un contrôle régulier de l’usure et une protection adaptée contre les abrasions.
Matériaux et résistances en traction alignee
Une manille bien alignée n’est performante que si son matériau est en adéquation avec l’environnement marin. En accastillage, deux familles dominent pour la traction alignee sur bateau. L’acier inoxydable et l’acier galvanisé à chaud. Les manilles textiles viennent en complément pour des usages spécifiques.
Inox ou galvanise pour un mouillage aligne
Les manilles inox sont appréciées pour leur résistance à la corrosion, leur finition propre et leur compatibilité avec la plupart des équipements modernes. En traction alignee, une manille inox de bonne qualité offre :
- une excellente résistance mécanique dans l’axe
- une absence de rouille superficielle sur le pont
- une durabilité accrue si le dimensionnement est suffisant
Les manilles galvanisées, plus épaisses et robustes, supportent très bien les chocs et les contraintes répétées. En traction alignee, elles restent une référence sur les chaînes de mouillage traditionnelles. Leur principal inconvénient reste l’aspect esthétique et l’entretien du revêtement de zinc sur le long terme.
Section de l’axe et charge de travail
Le diamètre de l’axe de la manille est un paramètre déterminant pour la traction alignee. Une section plus importante augmente fortement la résistance, mais aussi l’encombrement et le poids. Pour trouver le bon compromis, il faut tenir compte de :
- la résistance linéaire de la chaîne ou du cordage associé
- la taille du davier ou du point de passage
- l’espace disponible autour du point d’ancrage
Il est inutile d’installer une manille surdimensionnée par rapport à la chaîne si son corps ne passe plus correctement dans le davier, ce qui risquerait de créer des déports et de rompre l’alignement. À l’inverse, une manille trop petite deviendrait le point faible de l’ensemble malgré une traction alignee.
Tableau comparatif des principaux choix
| Type de manille | Matériau | Atout principal en traction alignee | Limite principale |
|---|---|---|---|
| Droite en D | Inox ou galvanisé | Très bonne résistance dans l’axe | Peu tolérante aux angles |
| Lyre | Inox ou galvanisé | Accepte plusieurs directions proches de l’axe | Légèrement moins performante en traction pure |
| Longue | Inox | Facilite l’alignement dans un davier | Encombrement plus important |
| Textile | Fibres haute résistance | Auto-alignement et légèreté | Sensible à l’abrasion et au ragage |
Bien dimensionner et installer sa manille en traction alignee
Une manille parfaitement adaptée en traction alignee doit être choisie, puis montée, avec méthode. L’objectif est de garantir que, dans les conditions réelles de navigation, la manille travaille effectivement dans son axe et non en torsion.
Dimensionnement en fonction de la chaîne et du bateau
Le point de départ consiste à vérifier la correspondance entre le diamètre de la chaîne et celui de la manille. L’axe de la manille doit pouvoir passer librement dans le maillon sans le forcer ni le déformer. En règle générale, on adopte une manille dont la charge de travail est au moins égale, voire supérieure, à la résistance de la chaîne.
Pour un bateau de croisière, il est judicieux de garder une marge de sécurité confortable par rapport au déplacement du navire, aux conditions de mouillage fréquentes et au type de fond. Un bateau lourd, mouillant souvent dans des zones exposées, exigera des manilles plus généreuses.
Montage dans le davier et sur le mouillage
Au montage, l’objectif est de permettre à la manille de rester dans le prolongement naturel de la chaîne. Quelques principes simples aident à préserver la traction alignee.
- Éviter que le corps de la manille ne vienne en butée sur les lèvres du davier
- Orienter le manillon de façon à réduire les frottements lors de la remontée de l’ancre
- S’assurer que la manille ne se coince pas de travers dans le guide de chaîne
Pour cela, une manille longue ou un émerillon bien choisi peuvent être utiles. L’ensemble doit pouvoir passer librement tout en conservant une orientation cohérente avec l’axe du bateau.
Sécurisation du manillon
Une manille qui travaille en traction alignee est soumise à des vibrations et à des à-coups. Il est indispensable de sécuriser le manillon afin d’éviter tout desserrage progressif. Plusieurs solutions sont possibles selon le type de manille.
- Fil inox de transfilage sur le trou du manillon
- Frein filet adapté à l’environnement marin
- Manillon à goupille ou boulonné pour les charges importantes
La sécurisation ne doit pas gêner l’alignement. Il est préférable d’éviter les surépaisseurs ou les montages improvisés qui risqueraient de bloquer la manille dans une position défavorable par rapport à l’axe de traction.
Entretien et controle pour garder une traction vraiment alignee
Même avec un excellent choix de manille, la traction alignee ne reste efficace que si l’on surveille régulièrement l’état mécanique de l’ensemble de mouillage et de l’accastillage associé. La corrosion, la déformation ou l’usure peuvent modifier la façon dont les efforts sont transmis.
Points de controle visuels
Un contrôle périodique permet de repérer les signes d’alerte avant une rupture. Sur une manille utilisée en traction alignee, il faut particulièrement examiner :
- l’état du filetage et de la tête du manillon
- la présence de marques de pliage ou d’ovalisation sur le corps
- les zones de frottement anormales sur la chaîne ou le cordage
Des traces de déformation indiquent que la manille a pu travailler hors de son axe ou au-delà de sa charge de travail. Il est alors prudent de la remplacer, même si elle ne présente pas de fissures apparentes.
Gestion de la corrosion et du grippage
En traction alignee, la corrosion peut affaiblir la section utile de l’axe, réduisant ainsi la marge de sécurité. Il est conseillé de :
- rincer régulièrement les manilles après les sorties intensives
- appliquer une lubrification légère sur les filets lorsque le fabricant l’autorise
- éviter les couples de métaux très différents qui favorisent la corrosion galvanique
Une manille bloquée par le grippage rend plus difficile toute vérification ou remplacement. Il est plus efficace d’entretenir régulièrement des manilles de bonne qualité que de forcer sur des pièces anciennes dont l’alignement réel n’est plus garanti.
Renouvellement preventif
Enfin, pour conserver une traction réellement alignee et sécurisée, une politique de remplacement préventif est recommandée sur les points critiques du bateau, en particulier le mouillage principal. Renouveler les manilles à intervalles réguliers, avant l’apparition de défauts majeurs, permet de conserver un ensemble cohérent où chaque élément travaille dans l’axe prévu.
En combinant un choix judicieux de type de manille, un dimensionnement adapté au bateau et un entretien suivi, on obtient une traction alignee fiable, capable d’encaisser les efforts répétés de la mer sans mettre en péril la sécurité du navire.
