Comprendre le rôle de la manille entre ancre et chaîne
Relier correctement une ancre à sa chaîne conditionne la sécurité du mouillage. Le choix de la manille bateau est donc crucial pour éviter les ruptures, les déformations et les blocages dans le davier. Une manille adaptée doit supporter les efforts de traction, résister à la corrosion et rester maniable pour les opérations de mouillage fréquentes.

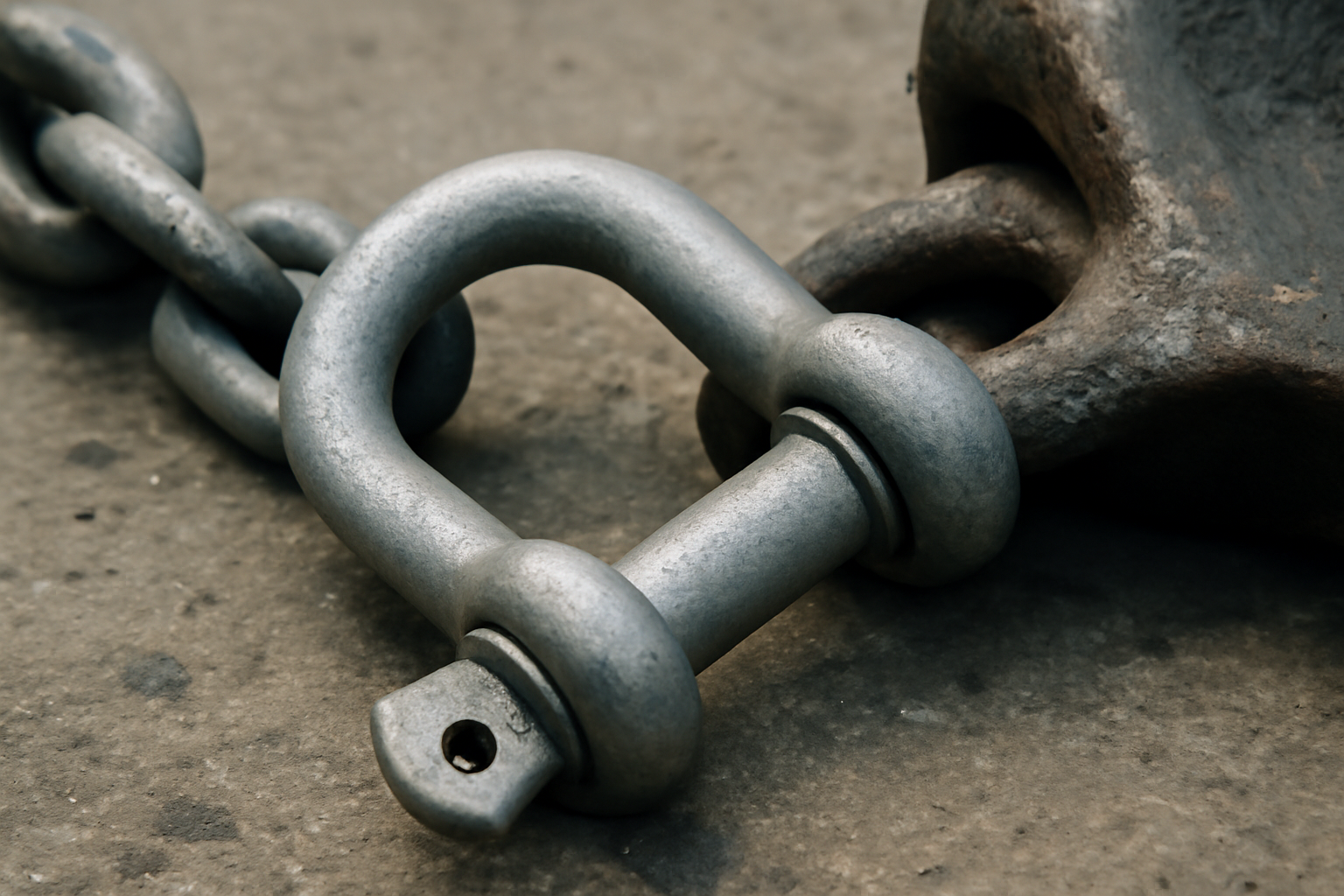

Dans cet assemblage, la manille constitue le maillon amovible entre la verge de l’ancre et le dernier maillon de la chaîne. Une manille mal dimensionnée ou mal orientée peut créer un point faible dans toute la ligne de mouillage. À l’inverse, un modèle choisi avec soin améliore la tenue au fond, protège la chaîne et facilite la remontée de l’ancre.
Il est donc essentiel de comprendre les différents types de manilles disponibles, leurs caractéristiques mécaniques et leurs compatibilités avec les profils d’ancres modernes. Un bon dimensionnement et une pose correcte valent souvent plus qu’une surenchère de résistance théorique qui complique le passage dans le davier ou alourdit inutilement l’avant du bateau.
Les principaux types de manilles pour relier ancre et chaîne
Manille droite ou manille lyre pour le mouillage
Deux grandes familles de manilles sont couramment utilisées pour relier une ancre à sa chaîne. La manille droite présente un corps rectiligne avec un axe parallèle au corps. La manille lyre possède une forme évasée en U large qui offre davantage de débattement au montage.
La manille droite convient bien lorsque l’axe de l’ancre et la chaîne sont bien alignés. Elle est plus compacte et passe souvent mieux dans un davier étroit. La manille lyre est préférée quand l’œil de l’ancre est étroit ou excentré car elle permet à la chaîne de travailler sans contrainte excessive malgré les angles de traction variables au mouillage.
Sur beaucoup d’ancres modernes à verge basculante, une manille lyre de bonne taille facilite aussi la rotation de l’ancre lors de la remontée, ce qui réduit les risques de blocage à l’entrée du davier. Le choix entre droite et lyre dépend donc autant de la mécanique que de la géométrie de l’étrave.
Manille standard, haute résistance ou manille Kenter
En plus de la forme de la manille, il faut distinguer plusieurs catégories de résistance. La manille standard inox ou galvanisée couvre les besoins des petits bateaux de croisière côtière. Pour des navires plus lourds ou exposés aux mouillages engagés, il est recommandé d’opter pour une manille haute résistance dont la charge de rupture est significativement supérieure.
La manille Kenter, quant à elle, est un connecteur spécifique qui sert d’assemblage quasi permanent entre sections de chaîne. Elle peut aussi, dans certains cas particuliers, faire office de liaison ancre-chaîne. Ce type de manille offre une excellente résistance et un profil bien compatible avec les barbotins, mais son montage est plus technique et moins pratique pour un démontage fréquent.
Pour la plupart des plaisanciers, une manille droite ou lyre haute résistance correctement dimensionnée reste le meilleur compromis. La clé est de viser une charge de rupture nettement supérieure à celle de la chaîne de mouillage afin que la manille ne devienne jamais l’élément faible du système.
Inox ou galvanisé compatibilité avec chaîne et ancre
Le choix du matériau de la manille influence la durabilité de l’ensemble. Sur une chaîne galvanisée, beaucoup de marins utilisent traditionnellement une manille galvanisée pour conserver une homogénéité d’usure et limiter les couples galvaniques. L’acier galvanisé offre une bonne résistance mécanique mais nécessite une veille régulière sur l’état du zingage.
Pour un mouillage tout inox, la manille inox s’impose. L’inox 316L est le standard recommandé pour la tenue en environnement marin grâce à sa meilleure résistance à la corrosion. Il est particulièrement pertinent pour les bateaux qui restent longtemps au mouillage ou au corps-mort.
Il est possible de combiner une manille inox sur chaîne galvanisée, notamment pour bénéficier d’une meilleure maniabilité et d’un entretien réduit. Cependant, il faut alors être vigilant sur la corrosion galvanique et procéder à des contrôles visuels fréquents de la manille et du premier maillon de chaîne.
Comment bien dimensionner sa manille de mouillage
Adapter la manille à la chaîne et au bateau
Le dimensionnement commence par le diamètre de la chaîne de mouillage. Une règle pratique consiste à choisir une manille dont le diamètre d’axe est au moins équivalent, voire légèrement supérieur à celui du maillon de chaîne. La manille ne doit jamais être plus faible que la chaîne. À effort égal, c’est la chaîne qui doit commencer à se déformer avant la manille.
Le déplacement du bateau, sa surface exposée au vent et son programme de navigation influencent aussi le choix. Un voilier de 12 mètres de croisière hauturière nécessitera une manille plus robuste qu’un day-boat de 6 mètres. Il est recommandé de consulter les valeurs de charge de travail admissible fournies par le fabricant pour les comparer aux efforts théoriques de mouillage.
En pratique, beaucoup de plaisanciers surdimensionnent légèrement la manille pour gagner une marge de sécurité. Ce surdimensionnement doit toutefois rester compatible avec le passage dans le davier et le barbotin, sans gêner l’enroulement de la chaîne.
Choisir l’axe de manille et la forme de l’anse
L’axe de la manille est un point critique. Un axe trop fin risque de se plier ou de cisailler le premier maillon de chaîne en cas de charge importante. Un axe trop gros peut en revanche mal s’asseoir dans l’œil de l’ancre, créant des efforts ponctuels. Le bon compromis consiste à maximiser le contact entre axe, ancre et maillon de chaîne pour répartir la charge.
La forme de l’anse joue aussi sur le comportement au mouillage. Une anse plus large permet à la chaîne de travailler avec des angles plus ouverts, limitant les contraintes sur le maillon terminal. Sur certaines ancres à œil exigu, une manille lyre ou une manille à anse longue facilite l’alignement naturel des efforts et réduit les risques de torsion.
Il est important de tester à quai le mouvement de l’ancre depuis sa delphinière. Faire monter et descendre l’ancre en observant le comportement de la manille aide à vérifier qu’il n’y a ni blocage ni points durs lorsque l’angle de traction varie.
Tableau indicatif de correspondance chaîne et manille
Le tableau suivant donne un ordre de grandeur pour des lignes de mouillage courantes. Les valeurs peuvent varier selon les fabricants, il faut donc toujours vérifier les spécifications de résistance.
| Diamètre chaîne | Type de bateau | Diamètre manille conseillé | Type de manille |
|---|---|---|---|
| 6 mm | Petite vedette ou voilier 6 à 7 m | 8 mm | Droite ou lyre inox standard |
| 8 mm | Voilier ou vedette 8 à 10 m | 10 mm | Lyre haute résistance |
| 10 mm | Voilier 11 à 13 m ou vedette lourde | 12 mm | Lyre ou droite haute résistance |
| 12 mm | Unité de 14 m et plus | 14 mm | Haute résistance ou Kenter selon montage |
Ces indications restent générales. L’élément déterminant est la charge de rupture annoncée par le fabricant qui doit dépasser significativement celle de la chaîne pour garantir une marge de sécurité suffisante.
Bonnes pratiques de montage entre ancre et chaîne
Orientation correcte de la manille sur l’ancre
Pour que la manille travaille dans les meilleures conditions, il faut soigner son orientation lors du montage. L’axe vissé doit toujours être placé côté chaîne. La partie fixe de la manille s’insère dans l’œil de l’ancre. Cette configuration limite les risques de desserrage et assure que la chaîne puisse pivoter plus librement autour de l’axe fileté.
Il est également recommandé de vérifier que l’axe est entièrement engagé dans le corps de la manille. Un axe mal vissé crée un point de faiblesse immédiat. Après serrage manuel, on peut effectuer un serrage complémentaire modéré à l’aide d’un outil, sans forcer au point de risquer la déformation du filetage.
Sur certains montages, l’ajout d’un émerillon entre la manille et la chaîne peut améliorer la capacité de rotation de l’ensemble, surtout avec des ancres qui ont tendance à faire tourner la ligne lors de la remontée. Dans ce cas, la manille reste toutefois l’interface directe avec l’ancre.
Sécurisation de l’axe de manille
Un point souvent sous-estimé concerne la sécurisation de l’axe de la manille. Sous l’effet des vibrations, d’efforts répétés et de chocs, un axe peut se desserrer progressivement. Pour prévenir ce risque, plusieurs méthodes existent. Le frettage de l’axe par un fil inox ou une goupille est une pratique très répandue.
Une autre solution consiste à utiliser une manille à axe imperdable ou à axe boulonné avec écrou et goupille. Ces modèles apportent une sécurité mécanique accrue au prix d’un encombrement légèrement supérieur. Il faut alors vérifier le passage dans le davier et la compatibilité avec le barbotin.
Quel que soit le système retenu, il est important de conserver la possibilité de démonter la manille au besoin. L’usage d’adhésifs trop forts ou de techniques de blocage définitif complique les inspections et les remplacements de pièces d’usure.
Vérifications et entretien réguliers
La ligne de mouillage subit de fortes contraintes et un environnement agressif. Une inspection régulière est donc indispensable. Il est recommandé de contrôler visuellement la manille au début de chaque saison de navigation, puis à intervalles réguliers en cours d’année.
Les points à surveiller sont les suivants
- Corrosion visible sur le corps ou l’axe de la manille
- Déformations, torsions ou ovalisation de l’anse
- Jeu excessif dans le filetage ou difficulté à visser
- Traces de frottement anormal sur le premier maillon de chaîne
En cas de doute, il est plus prudent de remplacer la manille plutôt que de prendre le risque de rupture au mouillage. Une manille est une pièce peu coûteuse au regard des conséquences possibles d’une défaillance sur l’ancre ou sur le bateau lui-même.
Erreurs fréquentes à éviter et conseils pratiques
Erreurs courantes dans le choix des manilles
Certaines erreurs reviennent souvent chez les plaisanciers. L’utilisation d’une manille trop petite par rapport à la chaîne est la plus critique. Elle crée un point faible qui rompt avant même que la chaîne ne travaille au maximum de ses capacités. Une manille sous-dimensionnée annule les bénéfices d’une chaîne correctement choisie.
Autre erreur fréquente l’emploi d’une manille massive qui ne passe pas correctement dans le davier ou qui accroche sur le barbotin. Ce choix complique les manœuvres, oblige à forcer sur le guindeau et augmente le risque de coincement quand l’ancre remonte à grande vitesse.
On rencontre aussi des montages où la manille travaille en cisaillement ou en torsion à cause d’un mauvais positionnement sur l’ancre. Dans ce cas, la résistance théorique annoncée par le fabricant n’est plus représentative, car la pièce ne travaille pas dans son axe prévu.
Bonnes pratiques pour un mouillage plus sûr
Quelques habitudes simples améliorent considérablement la fiabilité du montage ancre-chaîne. Avant chaque départ prolongé, prendre le temps de vérifier l’alignement de la manille, le serrage de l’axe et l’absence de corrosion profonde. Après un coup de vent sérieux, inspecter l’ensemble du mouillage, y compris la manille.
En navigation côtière intensive, il est judicieux de prévoir une manille de rechange à bord, de même diamètre et de même type que celle en service. Disposer d’un kit de secours complet pour la ligne de mouillage manille, émerillon, axes permet d’intervenir immédiatement en cas d’usure ou de choc imprévu.
Enfin, documenter le montage exact de sa ligne de mouillage diamètre de chaîne, type de manille, résistance nominale facilite les futurs remplacements et permet de garder une vue claire sur la cohérence de l’ensemble. Ce suivi contribue directement à la sérénité au mouillage, de jour comme de nuit.
