Définition de la charge de rupture pour une manille
Dans le domaine de l’accastillage, comprendre la charge de rupture d’une manille est essentiel pour assurer la sécurité d’un gréement, d’un mouillage ou d’une remorque de bateau. Que l’on soit plaisancier occasionnel ou professionnel, la sélection de manilles pour bateau adaptées repose sur cette notion clé qui conditionne la résistance de l’ensemble de la chaîne de traction.
La charge de rupture correspond à la force maximale théorique que la manille peut supporter avant une déformation irréversible ou une rupture nette. Elle est généralement exprimée en kilogrammes ou en kilonewtons. Cette valeur ne représente pas la charge d’utilisation courante, mais bien une limite ultime à ne jamais atteindre dans la pratique.
Cette caractéristique est fournie par le fabricant à l’issue de tests normalisés. Elle tient compte de la géométrie de la manille, de son alliage, mais aussi d’éléments plus subtils comme la qualité de surface et les traitements thermiques appliqués. Une même dimension de manille peut donc présenter des charges de rupture très différentes selon la gamme et la marque.
Il est important de ne pas confondre charge de rupture et charge de travail admissible. La première est une valeur limite théorique, alors que la seconde découle d’un coefficient de sécurité destiné à créer une marge confortable entre l’utilisation réelle et la résistance ultime de la pièce.
Charge de rupture, charge de travail et coefficient de sécurité
Pour choisir une manille de manière fiable, il faut distinguer plusieurs notions complémentaires et apprendre à les relier entre elles. Une mauvaise interprétation de ces données peut conduire à un dimensionnement insuffisant, avec un risque de rupture sous charge réelle.
Différence entre charge de rupture et charge de travail

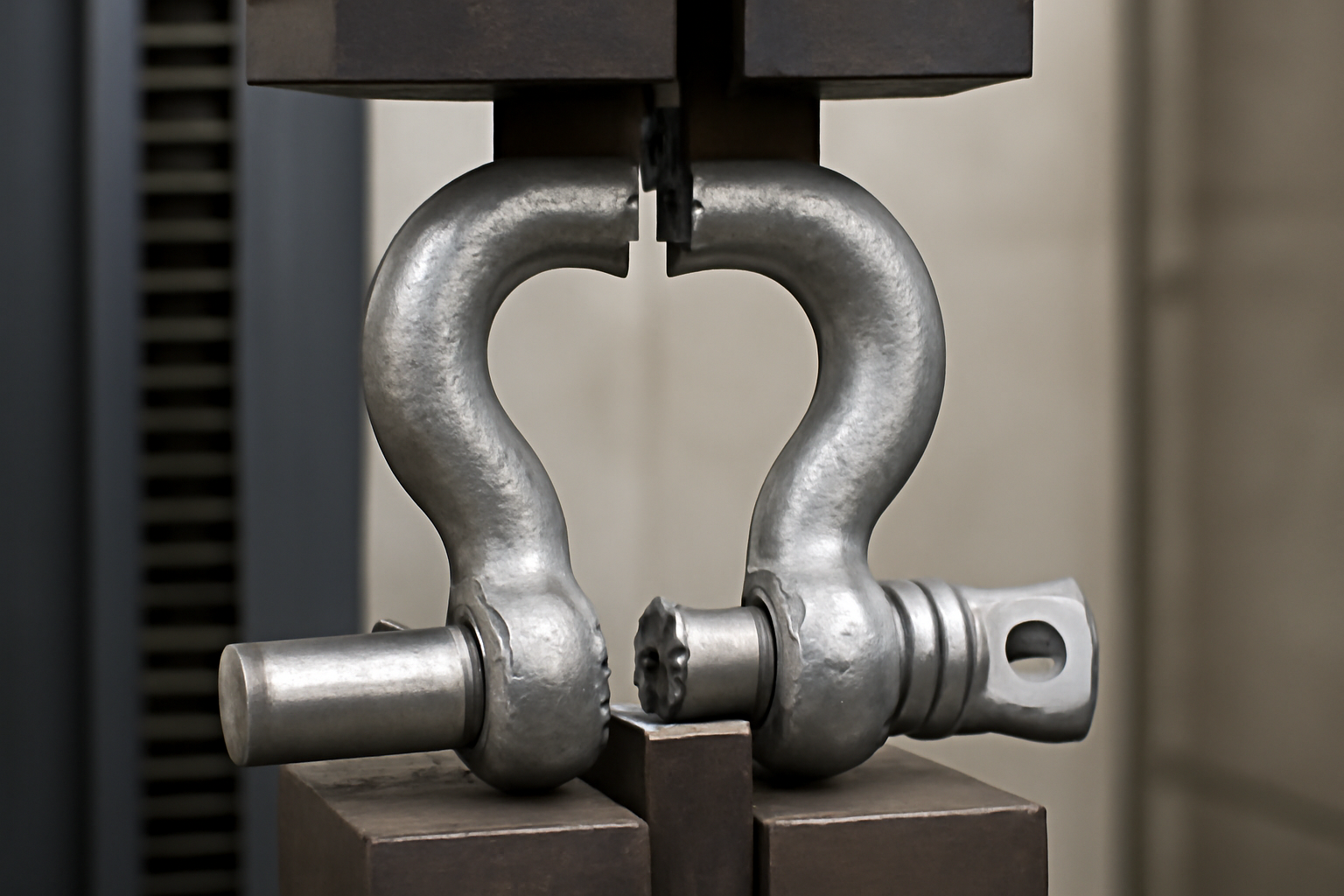

La charge de rupture décrit la résistance ultime de la manille. Elle résulte de tests en traction jusqu’à la casse ou jusqu’à une déformation jugée irréversible. En pratique, on ne doit jamais exploiter une pièce à proximité de cette valeur, car il existe des incertitudes sur les conditions d’utilisation réelles.
La charge de travail, souvent appelée charge maximale d’utilisation, est la charge qu’il est raisonnable d’appliquer de manière courante à la manille. Elle tient compte :
- des variations de charge liées au clapot, aux rafales de vent et aux accélérations
- du vieillissement des matériaux dans un environnement marin
- des tolérances de fabrication propres à chaque série
- des éventuels défauts de montage ou de serrage
On obtient cette charge de travail en appliquant un coefficient de sécurité à la charge de rupture. Ce coefficient est déterminé par le fabricant ou défini par des normes pour certains usages professionnels.
Rôle du coefficient de sécurité
Le coefficient de sécurité représente le rapport entre la charge de rupture et la charge de travail. Plus il est élevé, plus la marge de sécurité est importante entre la situation réelle et la limite de résistance du matériel. Dans l’univers nautique, il est courant de rencontrer des coefficients de sécurité de l’ordre de 4 à 6 pour des usages standards en plaisance.
Un exemple simplifié permet d’illustrer cette relation
- Charge de rupture de la manille 2000 kg
- Coefficient de sécurité choisi 4
- Charge de travail recommandée 500 kg
Dans ce cas, la manille ne devrait pas être utilisée au-delà de 500 kg de charge constante, même si, en théorie, elle ne se rompt qu’aux alentours de 2000 kg. Cette marge vise à absorber les effets dynamiques et les incertitudes de terrain.
Tableau récapitulatif des notions clés
| Paramètre | Définition | Utilisation en pratique |
|---|---|---|
| Charge de rupture | Limite ultime de résistance de la manille | Valeur de base pour le dimensionnement théorique |
| Charge de travail | Charge maximale recommandée en utilisation | Valeur à respecter lors du montage |
| Coefficient de sécurité | Rapport entre rupture et travail | Permet d’introduire une marge de sécurité |
Les facteurs qui influencent la charge de rupture d’une manille
La charge de rupture ne dépend pas uniquement de la taille apparente de la manille. De nombreux paramètres interviennent, depuis le choix du métal jusqu’à la forme exacte de la pièce. Connaître ces influences aide à sélectionner un modèle réellement adapté à l’usage envisagé.
Matériau et qualité de fabrication
Le matériau constitue un facteur déterminant dans la capacité de charge. On rencontre principalement deux grandes familles en accastillage nautique
- Manilles inox appréciées pour leur résistance à la corrosion, leur durabilité et leur esthétique. Les nuances 316L sont courantes pour un usage marin intensif
- Manilles galvanisées souvent utilisées sur les chaînes de mouillage avantage prix et solide résistance mécanique, mais protection contre la corrosion à surveiller dans le temps
La charge de rupture dépend aussi de la qualité métallurgique alliage, homogénéité, traitements thermiques. Une manille de même dimension mais issue d’une gamme professionnelle pourra offrir une charge de rupture significativement plus élevée qu’un modèle entrée de gamme, grâce à un contrôle plus rigoureux de la matière et de la production.
Forme de la manille et géométrie
La géométrie de la manille influe directement sur la répartition des efforts et donc sur la charge admissible. On distingue notamment
- Manille droite offrant une bonne résistance en traction axiale, idéale lorsque la ligne de charge reste bien alignée
- Manille lyre ou manille en forme de D large ou en lyre permettant d’accueillir plusieurs éléments ou des sangles plus larges, avec une meilleure tolérance aux angles de travail, mais parfois une charge de travail légèrement réduite pour une même taille
- Manille à axe imperdable ou manille longue modèles spécifiques qui peuvent présenter des caractéristiques de charge particulières à vérifier attentivement sur la fiche technique
En outre, le diamètre du corps de la manille et celui de l’axe conditionnent fortement la charge de rupture. Une augmentation modérée du diamètre peut se traduire par une hausse sensible de la résistance, d’où l’intérêt de considérer la dimension supérieure lorsque l’application est exigeante.
Conditions d’utilisation réelles
Même avec une charge de rupture élevée, les conditions réelles d’utilisation peuvent réduire les marges de sécurité. Plusieurs phénomènes doivent être pris en compte
- Les charges dynamiques générées par les mouvements du bateau, les coups de roulis, les rafales ou les à-coups sur une remorque
- Les angles de travail lorsque la manille n’est pas parfaitement alignée avec le sens de traction, ce qui crée des efforts de flexion ou de cisaillement
- La corrosion et l’usure qui altèrent la section résistante du métal au fil du temps
- Les chocs répétés lors des manœuvres qui peuvent initier des microfissures, surtout si la manille travaille déjà à une charge élevée
Ces facteurs conduisent à adopter une charge de travail nettement inférieure à la charge de rupture, particulièrement dans les montages soumis à des efforts variables et difficilement prévisibles, comme les lignes de mouillage ou les palans de grand-voile.
Bien choisir la charge de rupture de sa manille selon l’usage
La sélection d’une manille ne se résume pas à faire correspondre la dimension avec celle de la chaîne ou du câble. Il faut adapter la charge de rupture et la charge de travail au type d’effort et au contexte d’utilisation. Une approche structurée permet de limiter les risques tout en optimisant le poids et le budget.
Applications courantes à bord
On rencontre des manilles dans une grande variété de montages nautiques. Parmi les plus fréquents
- Mouillage liaison entre chaîne et organeau d’ancre, entre chaîne et câblot, connexion sur un émerillon
- Gréement courant fixation de poulies, de palans, de points d’écoute ou de drisse
- Gréement dormant certaines terminaisons de haubans ou de pataras, en complément de ridoirs et de cadènes dimensionnés en conséquence
- Remorquage et manutention manilles utilisées pour remorquer une annexe, sécuriser un bateau sur une remorque ou lever une charge à l’aide d’un palan de quai
Chaque application impose un niveau d’exigence spécifique. Par exemple, le mouillage et le remorquage génèrent souvent des efforts dynamiques plus importants que le simple maintien d’une poulie d’écoute.
Méthode simple pour dimensionner une manille
Une méthode pratique consiste à partir de la charge maximale estimée sur le montage puis à travailler à rebours à partir de cette valeur pour choisir la manille. La démarche peut s’articuler en plusieurs étapes
- Estimer le poids ou l’effort maximal auquel le système est susceptible d’être soumis, en tenant compte de la taille du bateau, des conditions de navigation et des recommandations du constructeur lorsqu’elles existent
- Choisir un coefficient de sécurité adapté à l’usage, plus élevé si les efforts sont très variables ou mal connus
- Déterminer la charge de rupture minimale en multipliant la charge de travail visée par le coefficient de sécurité retenu
- Sélectionner une manille dont la charge de rupture déclarée par le fabricant reste supérieure à cette valeur minimale
Cette approche assure une cohérence entre les différents composants. Il est inutile d’installer une manille surdimensionnée si la chaîne ou le câble environnant constitue déjà l’élément le plus faible. À l’inverse, monter une manille sous-dimensionnée sur une ligne très robuste crée un point de rupture précoce dans le système.
Erreurs fréquentes à éviter
Plusieurs erreurs reviennent régulièrement lors du choix d’une manille et peuvent compromettre la sécurité de l’ensemble
- Se baser uniquement sur la dimension mécanique diamètre ou ouverture sans consulter la charge de rupture indiquée
- Confondre charge de rupture et charge de travail en considérant que la première représente la capacité d’utilisation normale
- Ignorer l’impact des angles de travail et des chocs dynamiques, notamment sur les lignes de mouillage et les palans de charge
- Mixer des éléments de gammes très différentes manille haut de gamme sur une chaîne fatiguée ou inversement, ce qui déplace le point faible sans le résoudre
- Négliger l’entretien et l’inspection régulière apparition de corrosion, jeu dans l’axe, filetages endommagés
Conseils pratiques d’entretien et de sécurité
La meilleure charge de rupture théorique perd de sa valeur si la manille n’est pas entretenue correctement ou installée dans de mauvaises conditions. Quelques bonnes pratiques prolongent la durée de vie du matériel et garantissent une marge de sécurité efficace à bord.
Inspection régulière des manilles
Une inspection visuelle périodique permet de détecter à temps les signes de fatigue. Il est recommandé de vérifier
- La présence de corrosion localisée piqûres profondes, zones de rouille active, en particulier au niveau des filetages et de la courbure
- Les déformations même légères du corps ou de l’axe, révélatrices d’un effort trop proche de la rupture
- Le bon vissage de l’axe sans point dur ni jeu anormal, avec un filetage intact
- L’absence de fissures visibles, notamment sur les manilles ayant subi des chocs violents
Dès qu’un doute subsiste, il est prudent de remplacer la manille. Le coût de cette pièce reste modeste au regard des conséquences potentielles d’une rupture en navigation ou lors d’une opération de levage.
Bonnes pratiques de montage
Le montage influence également la répartition des efforts et donc la marge par rapport à la charge de rupture. Quelques règles simples améliorent la fiabilité
- Veiller à ce que la manille travaille majoritairement en traction axiale en limitant les angles importants entre les différents éléments reliés
- Adapter la forme de la manille à l’usage manille lyre lorsqu’il faut connecter plusieurs éléments, manille droite pour une ligne bien alignée
- Serrer l’axe de façon ferme mais sans forcer pour éviter l’écrasement des éléments pris dans la manille et préserver le filetage
- Éviter les montages excentriques où la charge s’applique uniquement sur une partie de l’axe ou du corps, source de concentration de contraintes
Lorsque le bateau est sollicité dans des conditions difficiles, il peut être judicieux de sécuriser les axes par une ligature ou un petit fil inox afin d’éviter tout dévissage intempestif, en particulier sur les manilles impliquées dans le mouillage principal.
Gestion du vieillissement et remplacement
Avec le temps, même une manille de bonne qualité voit sa capacité réelle se réduire sous l’effet de la corrosion, de l’usure et des chocs. Il est raisonnable d’intégrer leur remplacement dans le plan d’entretien régulier du bateau, surtout pour les éléments de sécurité critiques.
Une règle pragmatique consiste à considérer que, au-delà de plusieurs saisons d’usage intensif, la charge de rupture effective peut s’éloigner sensiblement de la valeur d’origine. Renouveler les manilles clés de la chaîne de mouillage, des remorques ou des palans de charge contribue à conserver une marge de sécurité confortable, même si les apparences restent correctes.
En combinant un dimensionnement réfléchi, une lecture attentive des charges de rupture et de travail et un entretien régulier, on obtient un ensemble d’accastillage cohérent et fiable, capable de supporter les contraintes réelles de la navigation tout en offrant une marge de sécurité suffisante pour affronter les imprévus en mer.
