Comprendre la relation entre manille et diamètre de chaîne
Pour dimensionner correctement une manille par rapport au diamètre de la chaîne, il faut d’abord comprendre comment les deux éléments travaillent ensemble. Une manille pour bateau mal dimensionnée peut provoquer un point faible dans tout le mouillage ou le gréement, même si la chaîne est de très bonne qualité.
Une manille est un maillon de liaison démontable, qui relie la chaîne à un autre élément d’accastillage comme un émerillon, un bas de ligne, une cosse ou un anneau de pont. Elle doit donc offrir au minimum la même résistance mécanique que le maillon de chaîne auquel elle est fixée.
Le dimensionnement ne se limite pas au diamètre du corps de manille. Il faut aussi considérer le diamètre du boulon ou du manillon, la forme de l’anse, ainsi que la compatibilité avec le pas et la forme des maillons de chaîne. Une approche globale permet d’éviter les surcharges localisées et les usures prématurées.
Les paramètres clés pour choisir la bonne manille
Diamètre de la manille et diamètre de la chaîne

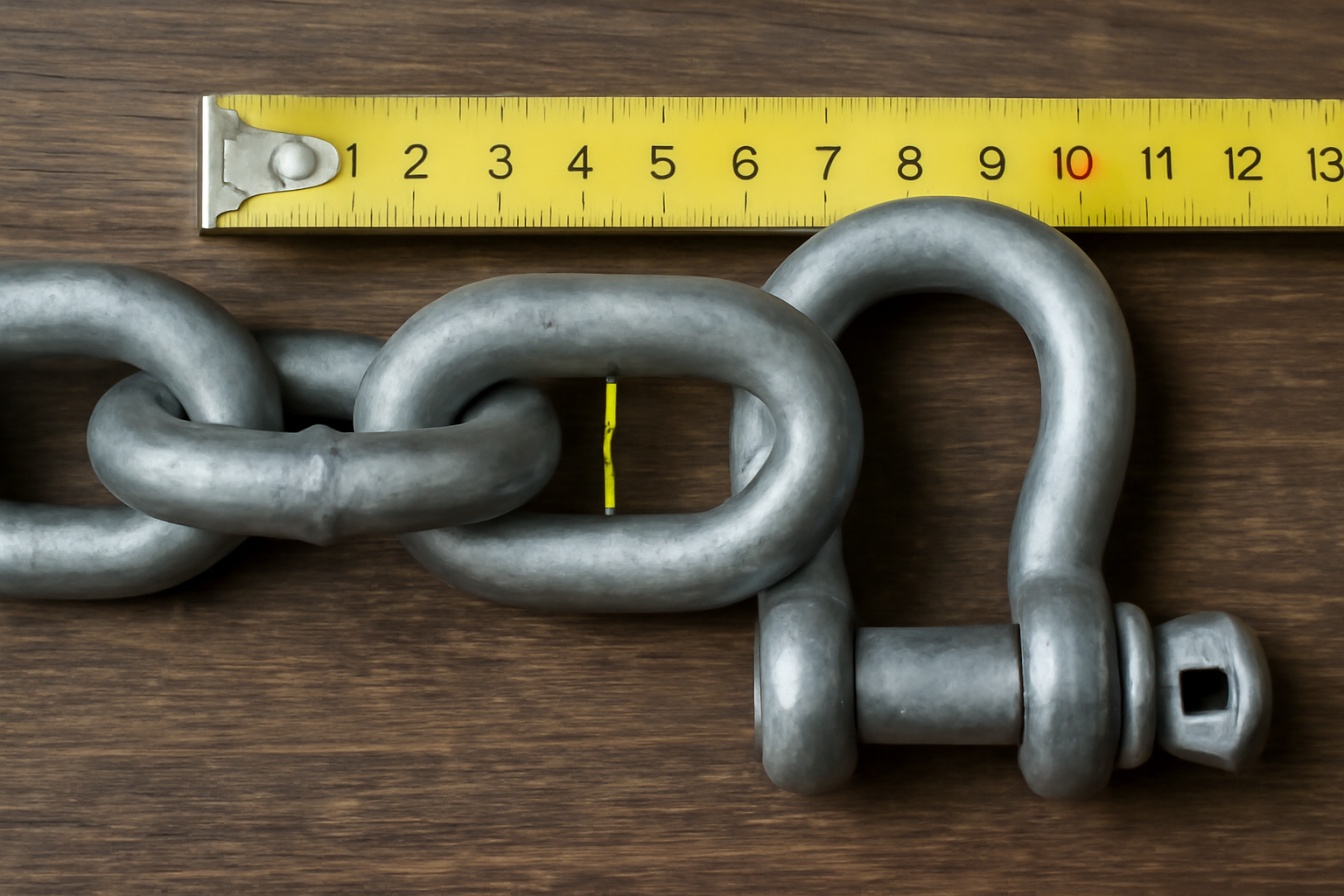

Le premier réflexe est de comparer le diamètre du métal. En pratique, on part en général du diamètre de la chaîne pour déterminer la manille correspondante. Une règle simple souvent utilisée consiste à choisir une manille dont le diamètre est au moins égal au diamètre de la chaîne, et très souvent légèrement supérieur pour conserver une bonne marge de sécurité.
Quelques combinaisons courantes permettent de s’y retrouver rapidement
- Chaîne 6 mm manille 6 à 8 mm
- Chaîne 8 mm manille 8 à 10 mm
- Chaîne 10 mm manille 10 à 12 mm
- Chaîne 12 mm manille 12 à 14 mm
Ce sont des ordres de grandeur. Il faut toujours vérifier la charge de travail indiquée par le fabricant, plutôt que de se fier uniquement au diamètre.
Charge de travail et charge de rupture
Chaque manille sérieuse est donnée pour une charge de travail maximale, parfois appelée CMU, et une charge de rupture. La charge de travail correspond à l’effort admissible en utilisation normale. La charge de rupture indique la limite théorique de destruction, en laboratoire.
La bonne pratique consiste à
- Comparer la charge de travail de la manille avec celle de la chaîne
- Retenir une manille dont la charge de travail est au moins équivalente, idéalement supérieure à celle de la chaîne
- Tenir compte du coefficient de sécurité imposé par la pratique, la réglementation ou l’assurance
Une chaîne de mouillage calibrée pour un voilier de croisière ne doit jamais être associée à une manille de quincaillerie non certifiée, même de diamètre identique. La qualité de l’acier et le contrôle de fabrication sont déterminants.
Forme de la manille et compatibilité géométrique
Au-delà du diamètre, la forme de la manille joue un rôle majeur. Elle doit permettre aux maillons de chaîne de se positionner correctement, sans contraintes excessives ni déformations anormales.
On distingue principalement
- Manille droite adaptée aux alignements simples chaîne émerillon ou chaîne anneau
- Manille lyre offrant plus de liberté angulaire et plus de place pour plusieurs éléments
- Manille longue évitant les angles trop vifs entre chaîne et organe de liaison
Le passage de la chaîne autour du corps de manille doit rester fluide et centré. Si le maillon force ou se met en travers, la charge se concentre sur une arête, ce qui augmente l’usure et diminue la résistance effective de l’ensemble.
Adapter la manille au type de chaîne de mouillage
Chaîne calibrée pour guindeau
Les chaînes utilisées avec un guindeau doivent être calibrées pour épouser parfaitement le barbotin. Dans ce cas, la manille doit être choisie avec encore plus de soin car toute surépaisseur ou désalignement peut créer des points de blocage.
Points d’attention spécifiques
- Vérifier que la manille passe librement dans le davier
- Contrôler que le boulon de manille ne vient pas buter contre le barbotin
- Choisir de préférence une manille courte et compacte, mais avec la charge de travail requise
Parfois, l’utilisation d’un émerillon spécifique de mouillage combiné à une manille dimensionnée exactement pour le diamètre de la chaîne offre un meilleur compromis entre fluidité et résistance.
Chaîne de mouillage mixte avec câblot
Dans un mouillage mixte chaîne câblot, la manille sert souvent d’interface entre la chaîne et la terminaison du cordage ou de la cosse. Il faut alors considérer
- La forme de la cosse ou de la terminaison à relier
- L’espace nécessaire pour que le cordage ne travaille pas en cisaillement sur les arrêtes de la manille
- Le risque de blocage dans le davier lors des manœuvres
On privilégie souvent une manille lyre, offrant plus de volume et de liberté angulaire, tout en maintenant un diamètre de tige cohérent avec celui de la chaîne.
Chaîne de levage ou d’amarrage permanent
Sur un coffre ou un mouillage permanent, les contraintes sont différentes. Les cycles de charge sont nombreux et la corrosion souvent plus agressive, surtout en zone portuaire ou en eau saumâtre.
Conseils spécifiques
- Privilégier des manilles de qualité marine, inox ou galvanisées à chaud
- Surdimensionner légèrement le diamètre pour compenser l’usure à long terme
- Choisir des manilles avec marquage clair de la charge de travail
Dans ce contexte, une manille dont le diamètre est une taille au-dessus de celui de la chaîne peut être une stratégie prudente, à condition que la géométrie reste compatible.
Tableau d’équivalence pratique manille et chaîne
Correspondances indicatives par diamètre
Le tableau suivant propose des correspondances usuelles entre diamètre de chaîne et diamètre minimal conseillé pour la manille. Il s’agit de valeurs indicatives qui doivent toujours être confrontées aux données du fabricant.
| Diamètre de chaîne | Diamètre conseillé manille | Usage typique |
|---|---|---|
| 6 mm | 6 à 8 mm | Petits voiliers, annexes, mouillages légers |
| 8 mm | 8 à 10 mm | Voiliers 8 à 10 m, petits bateaux moteur |
| 10 mm | 10 à 12 mm | Unités de croisière 10 à 12 m |
| 12 mm | 12 à 14 mm | Unités de voyage, gros motorboats |
Dans la pratique, on retient souvent la valeur supérieure lorsque le bateau est lourd, exposé à des conditions difficiles, ou utilisé en grande croisière. Mieux vaut une manille légèrement surdimensionnée qu’un point faible dans le mouillage, sous réserve de compatibilité avec le guindeau et le davier.
Vérifier la cohérence des charges admissibles
Au-delà du diamètre, il est utile de comparer les charges de travail entre chaîne et manille. Un simple tableau de suivi personnel peut aider à garder une vue d’ensemble cohérente.
| Élément | Diamètre | Charge de travail |
|---|---|---|
| Chaîne | 8 mm | Exemple 1 000 kg |
| Manille | 10 mm | Exemple 1 200 kg |
| Émerillon | 10 mm | Exemple 1 500 kg |
L’objectif est que chaque maillon de la chaîne de sécurité présente une capacité au moins égale à l’élément le plus faible. Si une manille affiche une charge inférieure à celle de la chaîne, elle devient immédiatement le point critique.
Bonnes pratiques de montage et de sécurité
Positionnement correct sur le maillon de chaîne
Une manille correctement dimensionnée doit se loger naturellement dans un maillon de chaîne sans forcer. Le corps de la manille doit reposer sur le maillon, et non le boulon ou la goupille uniquement.
Points à contrôler lors du montage
- Le maillon de chaîne reste libre de s’orienter
- Le boulon de manille se visse à fond, sans jeu perceptible
- Aucune partie ne vient en contact avec une arête tranchante
Un montage qui force ou qui oblige à déformer légèrement un maillon pour insérer la manille est un signal d’alerte immédiat.
Sécurisation du boulon de manille
Une manille parfaitement dimensionnée mais mal sécurisée peut se dévisser sous l’effet des vibrations et des chocs. Il existe plusieurs moyens de fiabiliser la fermeture.
- Manilles à axe imperdable ou à goupille spécialement conçues pour le mouillage
- Freinage par fil inox, épingle ou goupille lorsque l’axe comporte un perçage
- Serrage modéré au frein-filet adapté en évitant les produits trop puissants en environnement marin
L’objectif est d’obtenir une liaison fiable dans le temps, mais toujours démontable lors des inspections annuelles et des opérations de maintenance.
Inspection régulière et remplacement préventif
Même bien dimensionnée, une manille finit par s’user. L’inspection régulière est incontournable pour tout bateau utilisé de manière sérieuse.
Points de contrôle prioritaires
- Corrosion localisée, piqûres, fissures visibles
- Amincissement du diamètre par frottement ou abrasion
- Jeu excessif entre axe et corps de manille
Dès que l’un de ces signes apparaît de manière marquée, le remplacement préventif devient la meilleure option. Le coût d’une manille reste dérisoire au regard d’un mouillage perdu ou d’un échouement.
