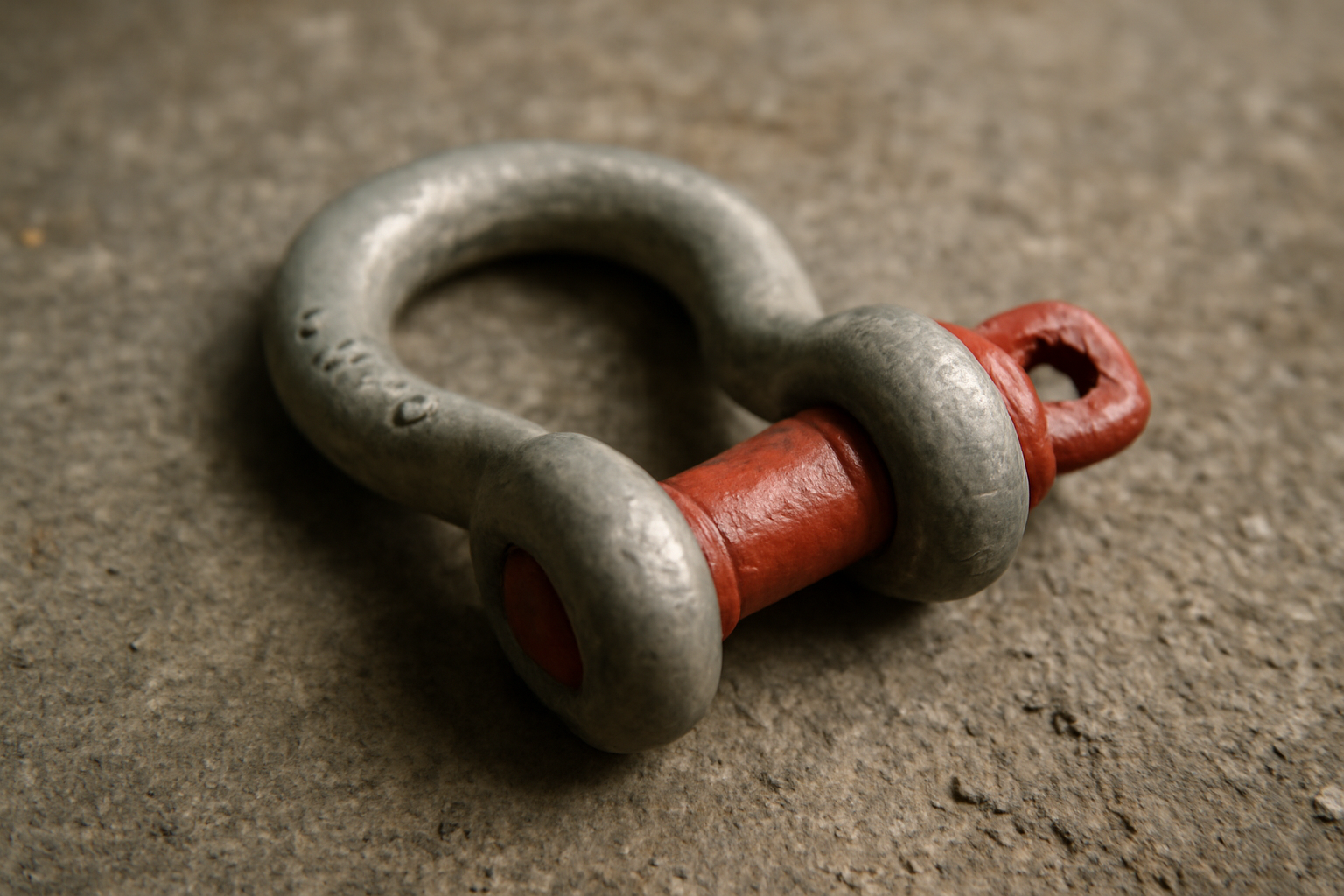

Définition pratique de la CMU d’une manille
La CMU d’une manille correspond à la charge maximale d’utilisation que cette pièce d’accastillage peut supporter en service normal, avec une marge de sécurité intégrée par le fabricant. Sur un bateau, chaque manille inox pour bateau ou manille acier doit donc être choisie en fonction de la CMU, afin d’éviter toute rupture sous charge.
Concrètement, la CMU représente la charge de travail autorisée, exprimée en kilogrammes ou en tonnes. Elle est nettement inférieure à la charge de rupture de la manille, car elle intègre un coefficient de sécurité, indispensable en environnement nautique où les efforts sont rarement parfaitement statiques.
Sur les manilles modernes, la CMU est habituellement gravée directement sur le corps ou sur l’axe. Elle peut être complétée par d’autres marquages qui aident à juger de la qualité et de la conformité de la pièce.
Les termes à connaître associés à la CMU
Pour comprendre la CMU d’une manille, il est utile de distinguer plusieurs notions techniques qui sont souvent confondues mais qui ont des usages bien différents.
Les termes les plus fréquents sont listés ci-dessous.
- CMU charge maximale d’utilisation en service normal
- Charge de rupture charge à partir de laquelle la manille casse ou subit une déformation irréversible importante
- Coefficient de sécurité rapport entre la charge de rupture et la CMU
- Charge d’épreuve charge utilisée lors des tests en usine pour vérifier la conformité de la manille
Il est essentiel de retenir que seule la CMU indique la charge à ne pas dépasser en utilisation réelle. La charge de rupture ne sert que de référence pour calculer la marge de sécurité, mais ne doit jamais être approchée dans une utilisation normale d’accastillage.
Pourquoi la CMU est indispensable en accastillage
En navigation, les manilles sont soumises à des efforts combinés qui peuvent être dynamiques, cycliques et asymétriques. La CMU permet de dimensionner chaque manille de manière fiable et reproductible, en prenant en compte ces incertitudes. Elle constitue donc une base objective pour choisir une manille adaptée à une voile, un mouillage, un palan ou un haubanage.
Sans référence à la CMU, le choix des manilles se ferait uniquement au feeling, ce qui augmenterait fortement le risque de sous-dimensionnement. En cas de rupture, les conséquences peuvent aller d’une simple perte de performance à un incident de sécurité grave pour l’équipage et le bateau.
Comment est calculée la CMU d’une manille
La CMU n’est pas une valeur arbitraire. Elle résulte d’un calcul normé basé sur la charge de rupture mesurée lors d’essais mécaniques, à laquelle on applique un coefficient de sécurité. Ce coefficient tient compte du matériau, du procédé de fabrication et de l’usage prévu de la manille.
En accastillage, ce calcul s’appuie souvent sur des normes industrielles qui définissent des plages acceptables pour les coefficients de sécurité, notamment pour les applications de levage et de traction.
Coefficient de sécurité et charge de rupture
La relation entre CMU, coefficient de sécurité et charge de rupture peut se résumer de manière simple. Les fabricants testent des manilles jusqu’à la rupture afin de connaître la charge maximale supportée avant défaillance complète ou déformation irréversible.
On peut exprimer la relation de manière synthétique.
| Paramètre | Rôle | Lien avec la CMU |
|---|---|---|
| Charge de rupture | Limite mécanique absolue de la manille | Point de départ du calcul |
| Coefficient de sécurité | Marge entre usage réel et rupture | Diviseur pour obtenir la CMU |
| CMU | Charge admissible en utilisation | Charge de rupture divisée par le coefficient |
Dans la pratique, pour une manille de qualité, le coefficient de sécurité se situe le plus souvent entre 4 et 6 dans les usages courants. Une charge de rupture mesurée à 3000 kg conduira donc, avec un coefficient de sécurité de 5, à une CMU de 600 kg.
Rôle des normes et des essais en usine
Les fabricants sérieux s’appuient sur des normes, par exemple issues du monde du levage ou de la marine professionnelle, qui encadrent les méthodes de test ainsi que les marquages obligatoires. Ces normes précisent notamment les conditions des essais de traction, les tolérances admises et les exigences de traçabilité.
Pendant les essais, certaines manilles sont soumises à une charge d’épreuve supérieure à la CMU, mais toujours inférieure à la charge de rupture. Cette charge d’épreuve permet de vérifier la qualité de la fabrication sans endommager la pièce. La CMU publiée résulte ensuite d’une approche prudente, destinée à garantir une durabilité acceptable dans le temps.
Différences de CMU selon les types de manilles
Toutes les manilles n’offrent pas la même CMU, même pour une taille apparente similaire. Le matériau, la forme et la qualité de fabrication jouent un rôle déterminant dans la capacité à supporter une charge de travail en toute sécurité.
En accastillage, on rencontre principalement des manilles en inox, en acier galvanisé ou en alliages spécifiques pour des usages plus techniques. Chacune présente des avantages et des limites qu’il faut mettre en regard de la CMU annoncée.
Manille inox, manille galvanisée et manille haute résistance
Pour comparer rapidement, on peut distinguer trois grandes familles utilisées à bord des bateaux de plaisance et de travail. Chacune a un positionnement différent en termes de CMU, de résistance à la corrosion et de coût.
| Type de manille | Atout principal | Impact sur la CMU | Usages typiques |
|---|---|---|---|
| Inox marine | Excellente résistance à la corrosion | CMU correcte mais variable selon qualité | Accastillage courant, voilerie, pont |
| Acier galvanisé | Bon rapport résistance/prix | CMU souvent élevée pour un même diamètre | Mouillage, remorquage, travail portuaire |
| Haute résistance | Performance mécanique maximale | CMU très élevée pour un poids donné | Applications exigeantes et professionnelles |
Une manille inox de belle apparence peut donc afficher une CMU inférieure à une manille galvanisée plus massive. L’esthétique ne doit jamais primer sur la donnée technique, surtout pour les points critiques comme le mouillage ou le gréement dormant.
Influence de la forme de la manille sur la CMU
La géométrie de la manille influe aussi sur la CMU. Les modèles en lyre, en cœur ou droits répartissent les efforts de manière différente. Selon l’angle de traction et le nombre de connexions insérées, la charge admissible peut être réduite par rapport à la CMU nominale.
Les principaux types de manilles peuvent être résumés ainsi.
- Manille droite privilégie la traction dans l’axe, CMU bien exploitée lorsque le sens de traction est stable
- Manille lyre permet plus de liberté de mouvement, mais nécessite de surveiller l’angle de travail pour conserver une CMU effective satisfaisante
- Manille à maneton ou à axe imperdable améliore la sécurité de fermeture, ce qui est essentiel pour exploiter pleinement la CMU affichée
Une traction oblique importante peut réduire la CMU utilisable. Il est donc important de choisir une forme de manille cohérente avec la géométrie du montage, plutôt que de se contenter d’un diamètre ou d’un matériau donné.
Comment lire et utiliser la CMU pour choisir sa manille
Pour qu’un dimensionnement soit efficace, il faut non seulement connaître la CMU, mais aussi l’interpréter correctement dans la configuration réelle du bateau. Cela implique d’identifier la charge maximale probable, les effets dynamiques et l’angle de travail de la manille.
Le but est de sélectionner une manille avec une CMU largement supérieure aux sollicitations habituelles, sans tomber dans un surdimensionnement excessif qui alourdirait inutilement l’accastillage.
Identifier la charge réelle en situation de navigation
La charge réelle sur une manille dépend de plusieurs facteurs difficilement prévisibles avec précision, en particulier en mer formée ou par vent soutenu. Il est néanmoins possible d’estimer un ordre de grandeur pour orienter le choix de la CMU.
Les principaux éléments à prendre en compte sont les suivants.
- Type d’effort traction constante, efforts de choc, alternance traction/détente
- Localisation voile d’avant, écoute, point d’amure, mouillage, remorquage
- Conditions d’utilisation navigation côtière, hauturière, régate, charge professionnelle
- Angle de travail traction parfaitement axiale ou oblique
Pour un usage polyvalent de plaisance, il est prudent de prévoir une marge confortable entre la charge estimée et la CMU, surtout sur les points critiques comme la chaîne de mouillage ou les fixations de haubans.
Exemples de choix de CMU selon les usages à bord
La même manille ne sera pas choisie de la même manière pour une petite écoute de voile d’avant ou pour un mouillage principal. La CMU doit être adaptée à la fonction et au niveau de risque associé à une éventuelle rupture.
Quelques exemples pratiques aident à mieux visualiser la démarche.
- Manilles de mouillage privilégier une CMU largement supérieure au poids du bateau, en tenant compte des à-coups dus au clapot et aux rafales
- Manilles de gréement courant s’orienter vers une CMU adaptée aux charges de traction des écoutes et drisses, généralement inférieures à celles du mouillage, mais avec plus de cycles
- Manilles de remorquage ou d’anneau de remorque retenir une CMU très confortablement surdimensionnée, car les à-coups peuvent être violents
Dans tous les cas, la CMU d’une manille doit rester cohérente avec la résistance des autres éléments de la chaîne cordage, chaîne, pontet, cadène. Une manille très robuste montée sur un point d’ancrage fragile ne présente pas d’intérêt réel en termes de sécurité globale.
Bonnes pratiques d’utilisation et d’entretien liées à la CMU
La CMU indiquée par le fabricant se réfère à une manille en bon état, correctement utilisée. Une installation inadaptée ou un manque d’entretien peuvent réduire cette capacité théorique et rapprocher dangereusement la charge de travail de la rupture potentielle.
Il est donc indispensable de combiner choix de CMU pertinent, montage conforme et suivi régulier de l’état des manilles, surtout sur les bateaux fortement sollicités ou utilisés de manière intensive.
Limiter les situations qui dépassent la CMU effective
Certaines mauvaises habitudes ou conditions d’utilisation peuvent abaisser brutalement la marge de sécurité associée à la CMU. Elles doivent être identifiées et évitées autant que possible.
- Traction hors axe importante qui concentre les efforts sur une partie de la manille
- Chocs violents et répétés dus à un mouillage mal amorti ou à un remorquage brutal
- Manille mal serrée risque de desserrage progressif qui peut conduire à une ouverture sous charge
- Utilisation d’éléments incompatibles manille trop petite pour la cosse, chaîne ou émerillon mal alignés
Pour tirer pleinement parti de la CMU annoncée, il convient de privilégier des montages propres, bien axés, et de protéger autant que possible la manille des à-coups violents en utilisant par exemple des amortisseurs de mouillage ou en ajustant la longueur de chaîne.
Contrôle régulier et retrait des manilles fatiguées
Avec le temps, les manilles subissent l’usure mécanique, la corrosion et des microdéformations liées aux cycles de charge. Même une manille réputée solide peut voir sa CMU effective diminuer si elle présente des signes de fatigue visibles.
Un contrôle régulier doit porter sur plusieurs points précis.
- Aspect général recherche de fissures, déformations, marquages anormaux
- Filetage et axe absence de jeu excessif, filets non abîmés
- Corrosion surtout pour les manilles galvanisées ou exposées à des milieux agressifs
- Facilité de manœuvre axe qui visse et dévisse correctement, sans points durs
Dès que des défauts significatifs apparaissent, il devient prudent de considérer que la CMU d’origine n’est plus garantie et de remplacer la manille concernée, surtout si elle est positionnée sur un point de charge critique. Ce renouvellement préventif fait partie intégrante d’une gestion responsable de l’accastillage.
