Que se passe-t-il si une manille est chargee a 45 degres ?

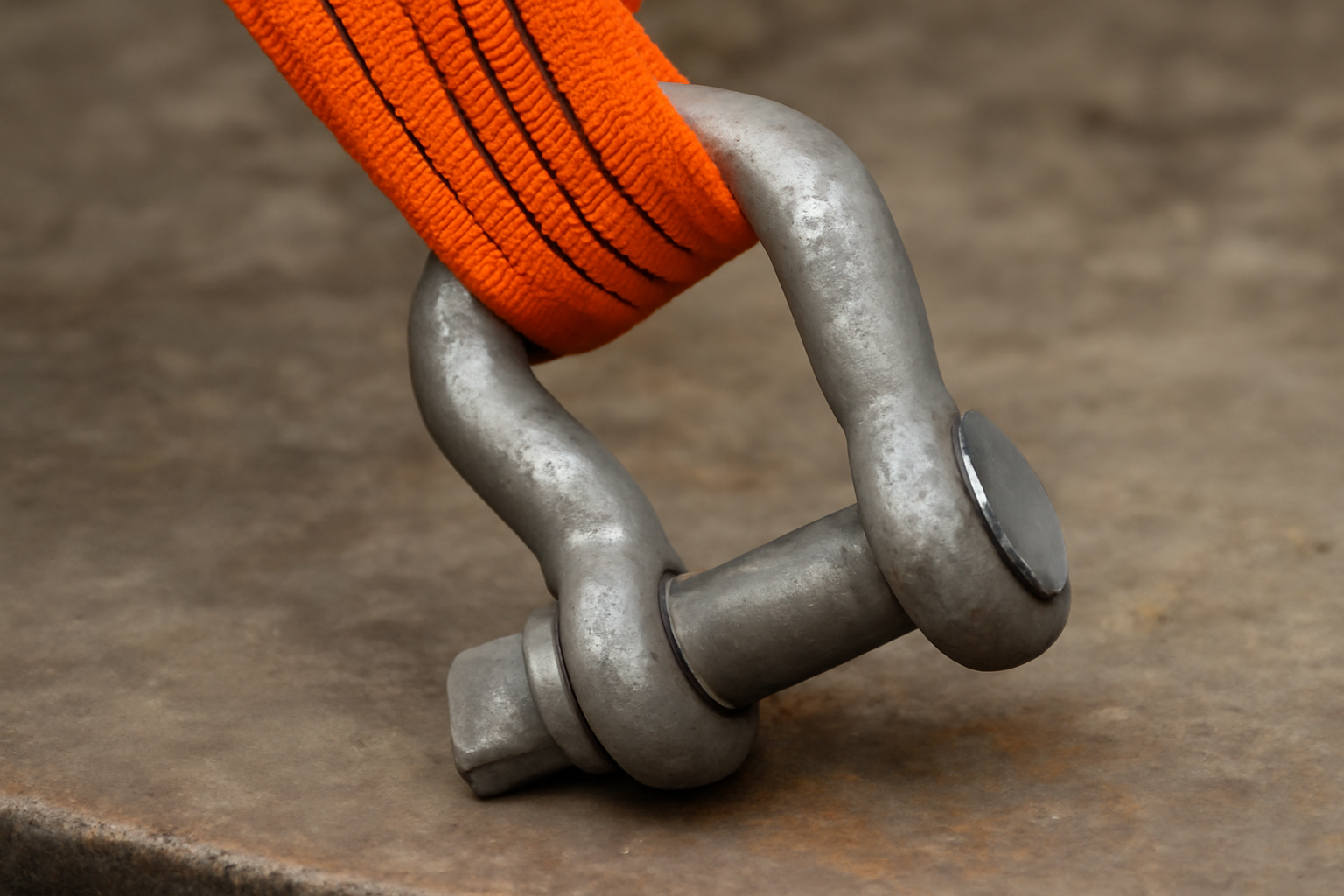

Comprendre la contrainte d’une manille chargée à 45 degrés

Sur un bateau, une manille bateau semble souvent indestructible, mais dès que l’angle de travail s’éloigne de l’axe, le comportement mécanique change radicalement. Lorsque la manille est chargée à 45 degrés, les efforts ne se répartissent plus de façon uniforme entre le corps de la manille et l’axe, ce qui entraîne une baisse de résistance, une usure accélérée et un risque de déformation irréversible.

Une manille standard est généralement dimensionnée pour un effort dans l’alignement parfait de ses branches. Dès que le mouflage, le point d’ancrage ou la ferrure fait travailler la manille en biais, une partie de la charge se transforme en efforts transversaux et en torsion. Même si l’on reste en dessous de la charge de travail indiquée, un angle de 45 degrés peut créer des contraintes locales bien supérieures à ce que le fabricant a prévu.

Pour sécuriser son gréement, il est donc essentiel de comprendre comment se répartissent les forces, ce que l’angle modifie réellement, et quelles bonnes pratiques adopter pour limiter ces surcharges cachées.

Conséquences mécaniques d’un chargement à 45 degrés

Répartition des efforts et sous-estimation de la charge réelle

À 45 degrés, la charge appliquée ne suit plus l’axe principal de la manille. On observe une composante axiale et une composante transversale. La composante transversale est particulièrement néfaste, car elle tend à ouvrir les branches et à tordre l’axe plutôt qu’à le travailler en traction pure. Même si la charge totale reste identique, les zones sollicitées changent et l’on peut atteindre localement des tensions équivalentes à une surcharge importante.

En pratique, cela signifie qu’une manille donnée, parfaitement suffisante à 0 degré, peut devenir insuffisante lorsque le mouillage, la drisse ou le point de fixation impose un angle. La marge de sécurité annoncée par le fabricant s’en trouve réduite, parfois de façon très significative.

Perte de capacité portante selon l’angle

La plupart des fabricants communiquent une charge de travail admissible pour un alignement droit. Lorsqu’une manille travaille en biais, cette capacité doit être réduite. Les valeurs exactes varient selon la forme, l’alliage et la certification, mais on retrouve souvent les tendances suivantes à titre indicatif

Angle de travail	Capacité indicative par rapport à l’axe droit	Remarques d’usage
0 degré	100 % de la charge de travail	Configuration de référence, alignement optimal
30 degrés	Environ 80 à 90 %	Acceptable si la charge reste modérée
45 degrés	Environ 70 % voire moins	Risque accru, manille souvent surdimensionnée nécessaire
90 degrés	Parfois 50 % ou moins	Configuration à éviter au maximum

Ces chiffres ne remplaceront jamais la notice du constructeur, mais ils montrent que travailler à 45 degrés revient mécaniquement à déclasser sa manille. Pour garder le même niveau de sécurité, il faut soit réduire la charge réellement appliquée, soit choisir un modèle avec une charge de travail supérieure.

Déformation, flambage et usure accélérée

Une manille chargée à 45 degrés ne se contente pas de perdre en capacité théorique. Dans le temps, l’utilisateur constate souvent

Un début d’ovalisation de l’axe, qui n’est plus parfaitement cylindrique
Un léger écartement des fourches sur une manille lyre ou manille droite
Des marques prononcées aux points de contact du connecteur ou du mousqueton
Une difficulté croissante à visser ou dévisser le manillon

Ces signes indiquent que la manille a travaillé hors de ses conditions normales et qu’une partie de la réserve de sécurité a déjà été consommée. Continuer à l’utiliser avec le même angle de 45 degrés augmente la probabilité de rupture, en particulier lors d’un effort brutal comme un coup de vent ou un choc de mouillage.

Impact d’un angle de 45 degrés sur la sécurité à bord

Risque de rupture imprévisible

Sur un bateau, la charge n’est jamais parfaitement constante. Le clapot, les rafales, les variations de tension dans les amarres ou les drisses créent des pics d’effort. Une manille déjà fragilisée par un travail à 45 degrés encaissera moins bien ces pics. La rupture peut alors survenir à un niveau de charge que le plaisancier croyait parfaitement sûr.

Le danger est d’autant plus grand que la rupture de manille arrive souvent sans avertissement visuel évident. Une petite fissure, un début de crique ou un amorçage de rupture peuvent rester invisibles à l’œil nu, en particulier sur de l’inox poli. C’est pourquoi la prévention est plus importante que l’inspection seule.

Conséquences selon la fonction de la manille

La gravité d’une rupture dépend de la fonction assurée par la manille

Sur le mouillage, une manille chargée de travers entre la chaîne et l’ancre peut provoquer la perte d’ancre ou un dérapage brutal du bateau
Sur le gréement courant, la rupture d’une manille de drisse ou de palan peut entraîner la chute d’une voile ou un choc sur le pont
Sur l’accastillage de sécurité, comme un système de remorquage ou de bosse de ris, une manille fragilisée peut rendre la manœuvre impossible au moment critique

Dans tous ces cas, un simple angle de 45 degrés négligé au montage se transforme en problème opérationnel. La bonne pratique consiste à anticiper les mouvements du bateau, les variations d’angle et les contraintes combinées plutôt que de raisonner uniquement en charge statique.

Influence des chocs et des charges dynamiques

Une manille qui travaille en angle subit souvent des chocs supplémentaires par rapport à un montage parfaitement aligné. À chaque variation d’angle, la charge se déplace légèrement sur le corps de la manille et crée des impacts répétés. Ces microchocs diminuent la durée de vie utile, en particulier sur les manilles qui travaillent en permanence, comme celles du mouillage ou des amarres permanentes.

Il est important de comprendre que la résistance annoncée par le fabricant s’entend pour une charge de travail contrôlée. En environnement maritime, on cumule souvent angle, corrosion, chocs et vibrations. Un angle de 45 degrés ajoute une contrainte supplémentaire à cet ensemble déjà complexe.

Bonnes pratiques pour limiter les angles sur les manilles

Choisir la bonne forme de manille

Selon la configuration, certains types de manilles encaissent mieux les déports d’axe que d’autres. Quelques repères utiles

Manille droite en inox adaptée aux alignements directs entre deux éléments rigides
Manille lyre offrant un peu plus de liberté de mouvement lorsque plusieurs éléments doivent se connecter sur un même axe
Manille longue ou manille torsadée permettant parfois de réduire les angles entre la manille et le cordage ou la ferrure
Manille textile qui accepte naturellement les déports d’angle, intéressante pour limiter les contraintes sur l’accastillage métallique

Dans tous les cas, le but est de rapprocher au maximum l’axe de travail réel de l’axe de conception de la manille. Lorsque ce n’est pas possible, il vaut mieux changer de type de connexion plutôt que de forcer une manille classique à travailler à 45 degrés en permanence.

Ajuster le dimensionnement en tenant compte de l’angle

Lorsque l’angle ne peut pas être totalement éliminé, une stratégie consiste à surdimensionner la manille. On choisit alors un modèle dont la charge de travail dépasse largement la charge réellement attendue, afin de compenser la perte de capacité liée à l’angle.

Un raisonnement possible pour un amateur soigneux

Calculer ou estimer la charge maximale prévue dans l’usage concerné
Choisir une manille avec une charge de travail au moins égale, angle nul
Ajouter une marge supplémentaire pour compenser l’angle de 45 degrés, idéalement 30 à 50 %

Cette approche ne remplace pas les recommandations du fabricant, mais elle rappelle que travailler en angle impose de revoir le dimensionnement plutôt que de conserver la même section qu’en alignement parfait.

Réduire l’angle par la géométrie du montage

Avant même de changer de manille, on peut souvent améliorer la situation en repensant la géométrie du montage. Quelques solutions fréquentes

Ajouter un émerillon entre la chaîne et l’ancre pour limiter les torsions et les angles extrêmes
Utiliser un maillon rapide ou une manille supplémentaire pour réaligner deux points de fixation décalés
Adapter la longueur des estropes ou des bouts pour que la charge se prenne plus dans l’axe
Positionner les cadènes, chaumards ou anneaux d’ancrage de façon à minimiser les déports

Souvent, un simple repositionnement d’un point fixe permet de passer d’un angle pénalisant de 45 degrés à un angle plus acceptable de 20 à 30 degrés, avec un gain direct en sécurité.

Contrôle et maintenance des manilles soumises à des angles

Points de contrôle visuels prioritaires

Une manille qui travaille régulièrement en angle demande une attention particulière lors des visites de routine. Les zones à inspecter en priorité sont

L’axe et le filetage, pour détecter toute ovalisation ou marquage prononcé
Les portées internes des fourches, où se concentrent les efforts en biais
Les zones de contact avec la chaîne, le mousqueton ou la cosse de câble
La tête de vis ou le manillon, pour repérer tout début de jeu anormal

Au moindre doute, le remplacement préventif est préférable au maintien en service d’une manille dont l’historique de charge est incertain, surtout si elle a souvent travaillé à 45 degrés.

Fréquence de remplacement selon l’usage

La durée de vie acceptable d’une manille dépend de son usage et des conditions rencontrées. On peut toutefois établir quelques repères

Usage intensif professionnel avec angles fréquents remplacement plus rapproché, inspection avant chaque campagne
Usage plaisance régulier sur mouillage ou amarres contrôle à chaque saison et remplacement dès apparition de marquages prononcés
Usage occasionnel sur manœuvres ponctuelles contrôle visuel simple mais stockage soigneux à l’abri de la corrosion

Dans tous les cas, un historique d’angles importants répétés justifie de raccourcir l’intervalle de remplacement par rapport à une manille travaillant quasiment toujours dans l’axe.

Traçabilité et choix de matériel certifié

Lorsque la sécurité des personnes ou du navire est en jeu, l’usage de manilles marquées, certifiées et conformes à une norme reconnue est fortement recommandé. Ces produits offrent généralement

Une charge de travail clairement indiquée
Un coefficient de sécurité connu entre charge de travail et charge de rupture
Une homogénéité de fabrication et de traitement thermique

Combiné à une utilisation maîtrisée des angles, ce choix permet de conserver un niveau de fiabilité élevé, même dans des montages géométriquement complexes, fréquents sur les bateaux modernes.
